15.2. Общее описание

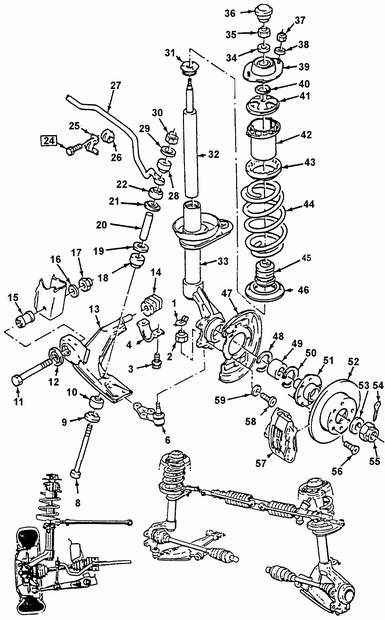

Устройство передней подвески

1. ПРУЖИННЫЙ ФИКСАТОР
2. КОРОНЧАТАЯ ГАЙКА
3. БОЛТ
4. ХОМУТ КРЕПЛЕНИЯ НИЖНЕГО РЫЧАГА
5. СВОБОДНА
6. ШАРОВОЙ ШАРНИР
7. СВОБОДНА
8. БОЛТ
9. ШАЙБА
10. РЕЗИНОВАЯ ВТУЛКА
11. БОЛТ
12. ШАЙБА
13. НИЖНИЙ РЫЧАГ
14. ВТУЛКА ЗАДНЕЙ ОПОРЫ РЫЧАГА
15. ВТУЛКА ПЕРЕДНЕЙ ОПОРЫ РЫЧАГА
16. ШАЙБА
17. ГАЙКА
18. РЕЗИНОВАЯ ВТУЛКА
19. ШАЙБА
20. РАСПОРНАЯ ВТУЛКА
21. ШАЙБА
22. РЕЗИНОВАЯ ВТУЛКА
23. СВОБОДНА
24. РЕЗИНОВАЯ ВТУЛКА
25. ХОМУТ
26. РЕЗИНОВАЯ ВТУЛКА СТАБИЛИЗАТОРА
27. СТАБИЛИЗАТОР
28. РЕЗИНОВАЯ ВТУЛКА
29. ШАЙБА
30. ГАЙКА
31. ВИНТОВАЯ КРЫШКА СТОЙКИ

32. ТЕЛЕСКОПИЧЕСКИЙ АМОРТИЗАТОР
33. СТОЙКА С ПОДШИПНИКОВОЙ ОПОРОЙ (ПОВОРОТНЫМ КУЛАКОМ)
34. ШАЙБА УПОРНАЯ
35. ГАЙКА ШТОКА АМОРТИЗАТОРА
36. ЗАЩИТНАЯ КРЫШКА ВЕРХНЕЙ ОПОРЫ
37. ГАЙКА
38. ШАЙБА
39. ВЕРХНЯЯ (ПОДШИПНИКОВАЯ) ОПОРА СТОЙКИ
40. ТАРЕЛЬЧАТАЯ ШАЙБА (С ОТОГНУТОЙ ВВЕРХ КРОМКОЙ)
41. ОПОРА (ПЛАСТИКОВАЯ)
42. ЗАЩИТНЫЙ КОЖУХ СТОЙКИ
43. ВЕРХНЯЯ ПРОКЛАДКА ПРУЖИНЫ
44. ПРУЖИНА
45. БУФЕР СЖАТИЯ
46. НИЖНЯЯ ПРОКЛАДКА ПРУЖИНЫ
47. ЩИТОК ДИСКОВОГО ТОРМОЗА
48. ПРУЖИННОЕ КОЛЬЦО
49. ПОДШИПНИК КОЛЕСА
50. ПРУЖИННОЕ КОЛЬЦО
51. СТУПИЦА
52. ДИСК ТОРМОЗА
53. ШАЙБА
54. ШПЛИНТ
55. ГАЙКИ ПОЛУОСИ
56. УСТАНОВОЧНЫЙ ВИНТ
57. СКОБА ДИСКОВОГО ТОРМОЗА
58. ВИНТ
59. ШАЙБА

На автомобиле установлена независимая рычажно-телескопическая подвеска с пружинными упругими элементами. Подвеска состоит из нижних рычагов, телескопических стоек с амортизаторами, пружин, верхних опор и стабилизатора. В шарнирах нижних рычагов использованы резиновые втулки. Верхняя опора телескопической стойки снабжена резиновым демпфиру ющим элементом и упорным подшипником для возможности поворота передних колес. Телескопические стойки несут подшипниковые опоры колес, которые шарнирно связаны с нижними рычагами подвески шаровыми шарнирами. Хвостовики шаровых пальцев вставлены в отверстия подшипниковых опор и закреплены гайками. Корпуса шаровых шарниров приклепаны к нижним рычагам. При проведении техобслуживания подвески окончательную затяжку крепежных болтов опор нижнего рычага и стабилизато ра следует производить только в таком положении деталей подвески, которое соответствует статической нагрузке автомобиля. Подвеска занимает статическое положение при опирании снаряженного автомобиля на ровную и горизонтальную площадку.
