15.13. Втулки шарниров нижнего рычагаСнять или отсоединить
Операции по демонтажу нижнего рычага описаны в подразделе 14.7.
Разобрать

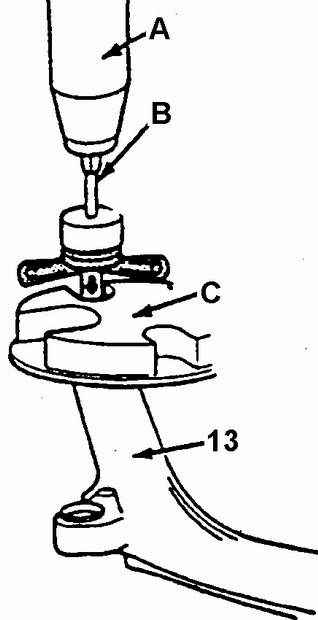

Демонтаж задней втулки рычага
|
|
А. ПРЕСС
В. ТОЛКАТЕЛЬ
С. УПОР ПРЕССА
13. НИЖНИЙ РЫЧАГ
|

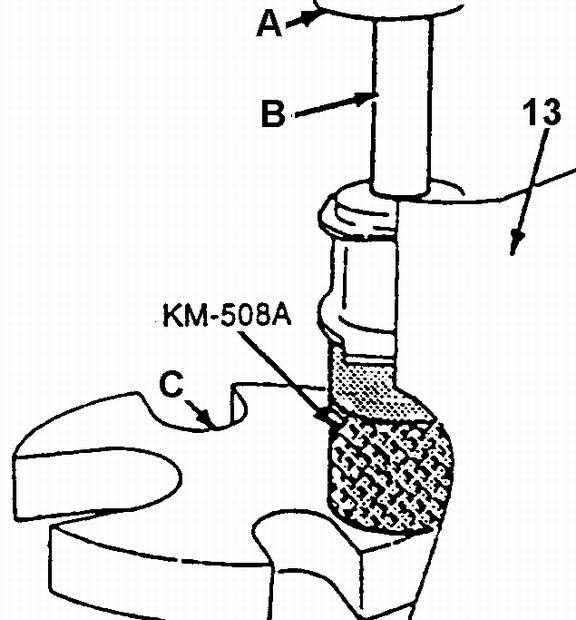

Демонтаж передней втулки рычага
|
|
А. ПРЕСС
В. ТОЛКАТЕЛЬ
С. УПОР ПРЕССА
13. НИЖНИЙ РЫЧАГ (ВЫПРЕССОВЫВАТЬ В НАПРАВЛЕНИИ СПЕРЕДИ НАЗАД)
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Втулку задней опоры рычага. Выпрессовать
втулку с помощью толкателя.
|
| 2. Втулку передней опоры рычага с помощью приспособления
КМ-508А и пуансона выпрессовать втулку в направлении спереди назад.
|
|
Собрать
Монтаж задней втулки рычага
|
|
А. ПРЕСС
В. СМОЧИТЬ МЫЛЬНЫМ РАСТВОРОМ
С. УПОР ПРЕССА

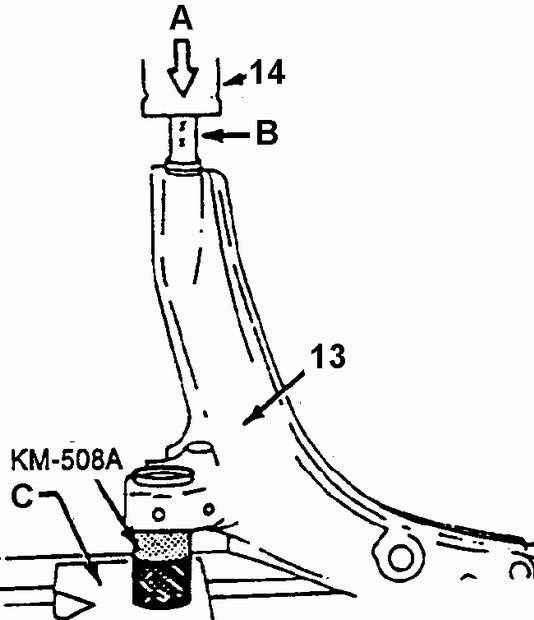

13. НИЖНИЙ РЫЧАГ
14. ЗАДНЯЯ ВТУЛКА РЫЧАГА ПЛОСКАЯ СТОРОНА ВТУЛКИ ДОЛЖНА РАСПОЛАГАТЬСЯ С ТОЙ
ЖЕ СТОРОНЫ, ЧТО И ПАЛЕЦ ШАРОВОГО ШАРНИРА |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Втулку задней опоры рычага.
|
| 1а. Смочить задний шип рычага мыльным раствором
и напрессовать на него втулку. Плоская сторона втулки 14 должна располагаться
сверху, с той же стороны, что и палец шарового шарнира. |
| 2. Втулку передней опоры рычага.
|
| 2а. Смочить мыльным раствором наружную поверхность
втулки.
|
| 2б. Запрессовать новую втулку в отверстие рычага.
Монтаж втулки производить с передней стороны рычага.
|
|
Установить или присоединить
Операции по монтажу нижнего рычага на автомобиль описаны в подразделе 14.7.
|
