15.7. Регулировка оптических осей головных фар

Точная регулировка оптических осей головных блок-фар производится при помощи специального оборудования в условиях мастерской автосервиса.

Приблизительная настройка производится путем вращения прутковым ключом регулировочных винтов, расположенных по верхнему краю каждой из блок-фар.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и произведите необходимую корректировку, вращая соответствующий регулировочный винт через отверстие панели передка (обратите внимание, что к наружному винту проще подобраться с задней стороны блок-фары, если под рукой не имеется достаточно длинного пруткового ключа). Наружный винт служит для корректировки положения блок-фары в горизонтальной плоскости, внутренний - в вертикальной.

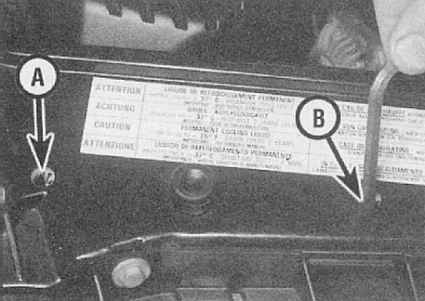

A — Винты регулировки горизонтального положения блок-фары
B — Винты регулировки вертикального положения блок-фары
