15.5. Замена ламп внутренних осветительных приборов
Общая информация
См.
Замена ламп внешних осветительных и сигнальных
приборов, подраздел "Общая информация".
Салонные светильники, штурманские лампы и освещение двигательного
отсека
|
|
|

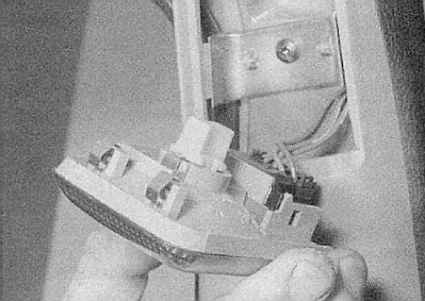

1. Поддев отверткой, высвободите светильник
из кожуха с целью обеспечения доступа к лампе.
|
|
|

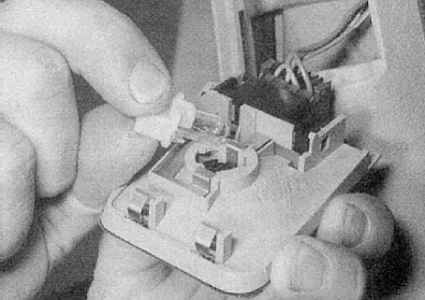

2. Поверните патрон против часовой стрелки и извлеките
его вместе с лампой.
|
|
|
3. Лампа имеет нажимную посадку в патроне.
4. Установка производится в обратном порядке.
|
|
Подсветка вещевого ящика
|
|
|
1. Откройте крышку вещевого ящика,
отпустите стопорный и язычок и полностью откиньте крышку.
|
|

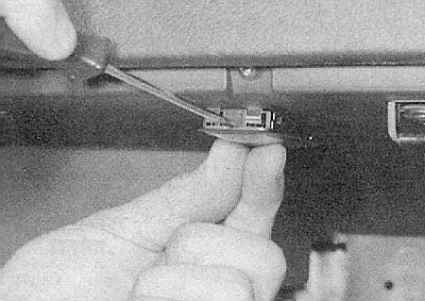

2. Поддев, высвободите светильник из
верхней плоскости вещевого ящика.
|
|
|

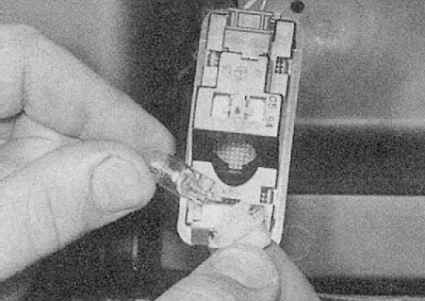

3. Поверните патрон против часовой стрелки и извлеките
его из светильника вместе с лампой.
|
|
4. Лампа имеет нажимную посадку в патроне.
|
|
|
5. Замените лампу и установите на место светильник.
|
|
Лампы подсветки выключателей
Лампы подсветки встроены в сборки выключателей
и в индивидуальном порядке не поставляются.
Лампы подсветки панели управления
функционированием отопителя
|
|
|
1. Вытяните из панели приборов пепельницу.
2. Выверните два крепежных винта, затем, поддевая маленькой отверткой, аккуратно
отпустите фиксаторы и снимите облицовку панелей управления функционированием
магнитолы и отопителя.
3. На моделях, оборудованных вещевой полкой в центральной части панели приборов,
выверните четыре крепежных винта и снимите полку.
4. Выверните два крепежных винта и извлеките из панели приборов сборку магнитолы.
Отсоедините от задней части сборки электропроводку и антенный кабель.
5. Выверните четыре крепежных винта и высвободите из панели приборов кожух магнитолы.
Где требуется, высвободите из фиксаторов на кожухе электропроводку и антенный
кабель.
6. Снимите крышку со сборки панели управления функционированием отопителя.
|
|

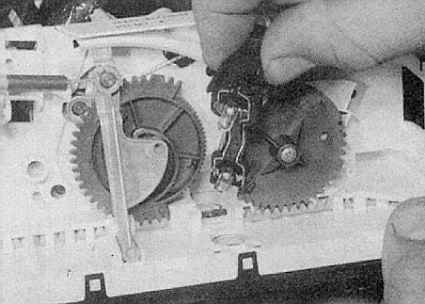

7. Высвободите держатель ламп подсветки
из задней части панели.
|
|
|
8. Лампы имеют нажимную посадку в держателе.
9. Замените вышедшую из строя лампу и установите компоненты на свои штатные места.
Действуйте в порядке, обратном порядку демонтажа.
|
|
Лампа подсветки
часов
|
|
|
1. Извлеките из панели приборов сборку
центрального вентиляционного сопла с целью обеспечения доступа к
часам (см.
Снятие и установка часов).
|
|

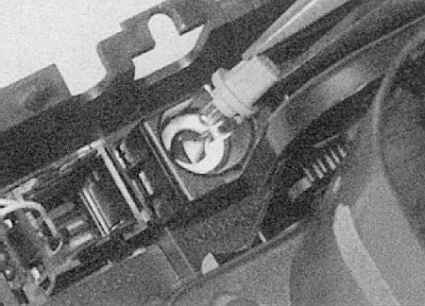

2. В задней части часов поверните патрон лампы
против часовой стрелки и извлеките его из сборки.
|
|
|
3. Лампа встроена в патрон.
4. Замените лампу и установите компоненты на место.
|
|
Лампа подсветки прикуривателя/пепельницы
|
|
|
1. Вытяните пепельницу из панели приборов.
2. Выверните два нижних крепежных винта и полностью снимите сборку пепельницы
с панели приборов.
3. Потянув наружу, высвободите патрон лампы из задней части сборки пепельницы,
отсоедините электропроводку.
4. Лампа имеет нажимную посадку в патроне.
5. Замените лампу и установите на место компоненты. Действуйте в порядке, обратном
порядку демонтажа.
|
|
Контрольные лампы и лампы подсветки приборного щитка
|
|
|
1. Снимите приборный щиток (см.
Снятие
и установка приборного щитка).
|
|

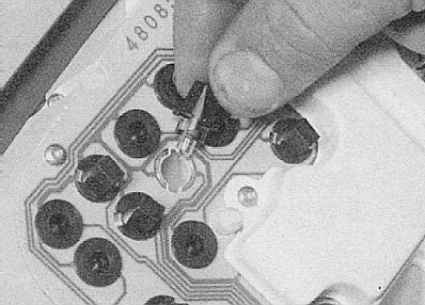

2. Поверните патрон лампы против часовой
стрелки и извлеките его из задней части щитка.
|
|
|
3. Все лампы встроены в свои патроны и заменяются
в сборе с ним.
4. Замените вышедшую из строя сборку и установите компоненты на свои штатные
места. Действуйте в порядке, обратном порядку демонтажа.
|
|
|
