15.6. Снятие и установка внешних осветительных и сигнальных приборов

1. Снимите передний указатель поворота с соответствующего борта автомобиля (см. ниже) и переднюю решетку (обратитесь к Главе Кузов и отделка салона).
2. Выверните два верхних крепежных винта и один нижний.

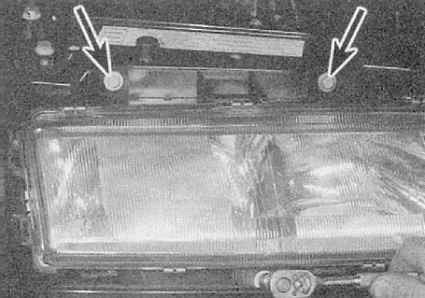

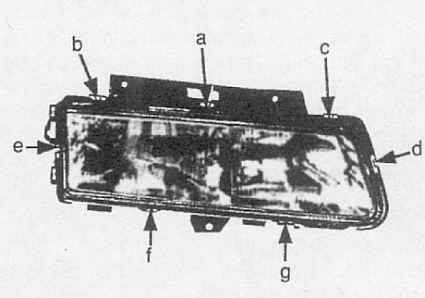

3. Снимите сборку блок-фары с автомобиля (верхние болты показаны стрелками).

4. Отсоедините подведенную к сборке электропроводку.

5. В случае необходимости с фары может быть снята линза:

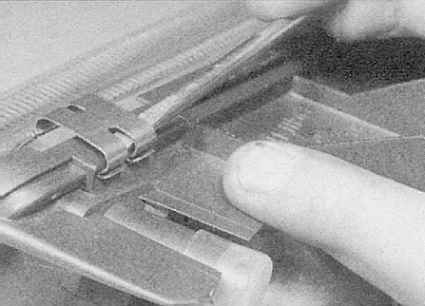

   a) Аккуратно поддевая отверткой, отпустите фиксаторы крепления краев линзы. При сборке фиксаторы подлежат замене в обязательном порядке;

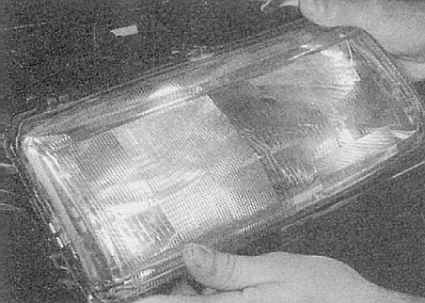

   b) Осторожно снимите линзу с блок-фары. Постарайтесь не прикасаться пальцами к поверхности зеркала рефлектора;
   c) Снимите и выбросите уплотнительную прокладку;
   d) Прочистите установочную канавку в кожухе блок-фары и посадите в нее новую уплотнительную прокладку;

   e) Посадите на выступы по краям линзы новые крепежные фиксаторы, затем прижмите линзу к кожуху сборки блок-фары и в строго определенном порядке защелкните фиксаторы.

1. Откройте капот.

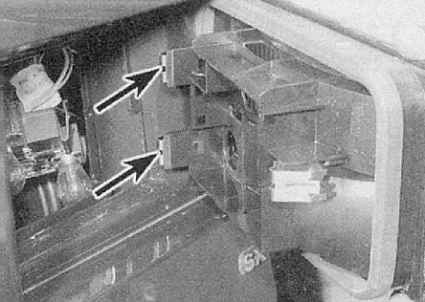

2. С внутренней стороны крыла отпустите крепежный фиксатор и вытолкните наружу сборку указателя поворота (стрелкой показан крепежный фиксатор).

3. Отсоедините электропроводку и снимите сборку указателя с автомобиля.

1. Сдвиньте сборку повторителя вперед и высвободите ее из кузовной панели автомобиля.
2. Отсоедините электропроводку и снимите сборку повторителя.

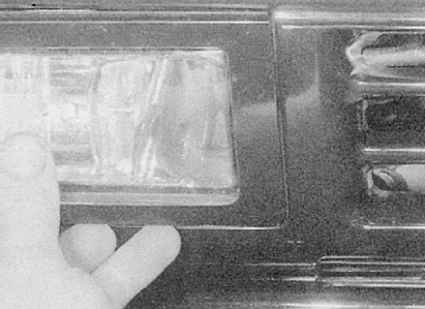

1. Потяните облицовку сборки противотуманной фары вперед до щелчка, подтверждающего отпускание фиксаторов.

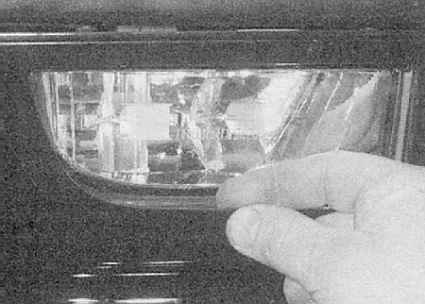

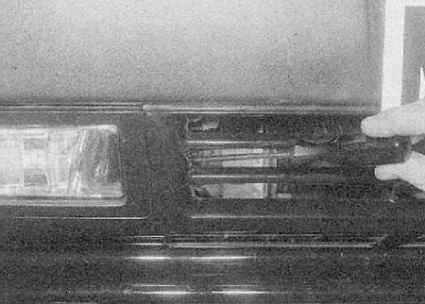

2. Просуньте отвертку в верхний угол вентиляционного отверстия в спойлере и отожмите фиксатор крепления сборки противотуманной фары.

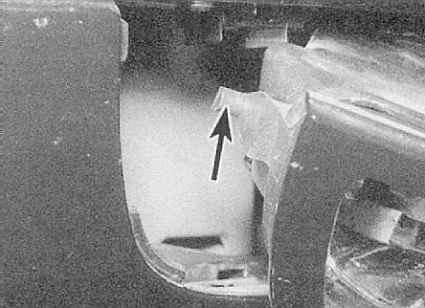

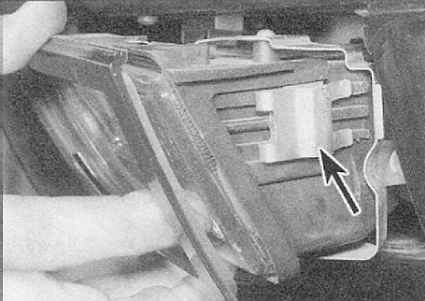

3. Потянув на себя, высвободите сборку противотуманной фары из своего посадочного гнезда (стрелкой показан крепежный фиксатор).

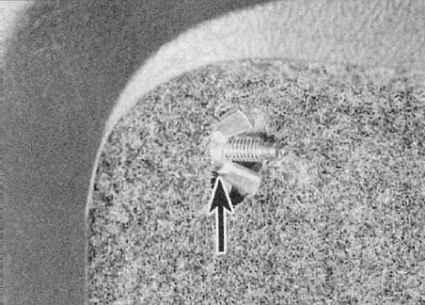

4. Отсоедините ее от спойлера (стрелкой показан стопорный язычок).

5. Отсоедините электропроводку и снимите сборку противотуманной фары с автомобиля.

1. Установка производится в обратном порядке. Прежде чем заправлять сборку в спойлер, удостоверьтесь, что ее облицовка сдвинута в переднее (отпущенное) положение. В первую очередь заправьте в спойлер стопорный язычок, расположенный с наружного края фары.
2. Посадив сборку заподлицо с поверхностью спойлера, закрепите ее фиксатором.

1. Откройте дверь задка.
2. Отпустите фиксатор и снимите откидную крышку с задней стороны фонарной сборки.

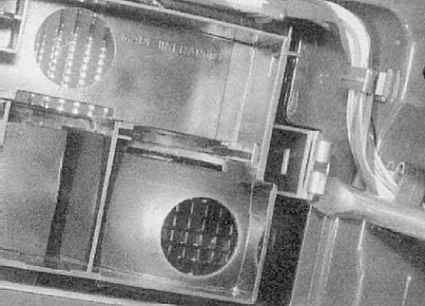

3. Отсоедините электропроводку от задней части ламподержателя, затем отпустите два крепежных фиксатора и снимите ламподержатель.

4. Поддев отверткой, отпустите внутренний фиксатор.

5. Затем потяните фонарную сборку наружу и отпустите два оставшихся наружных фиксатора.

1. В багажном отделении автомобиля отдайте крепежную гайку и снимите с крыла сборку заднего комбинированного фонаря.

1. Аккуратно поддев отверткой, высвободите сборку фонаря подсветки номерного знака из панели двери задка.
2. Отсоедините электропроводку и снимите сборку фонаря с автомобиля.
