15.3. Снятие и установка выключателей

1. Снимите рулевое колесо (обратитесь к Главе Ходовая часть и рулевое управление).
2. Снимите кожухи рулевой колонки (обратитесь к Главе Кузов и отделка салона).

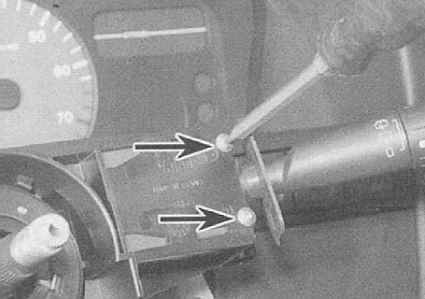

3. Выверните два винта крепления подрулевого переключателя.

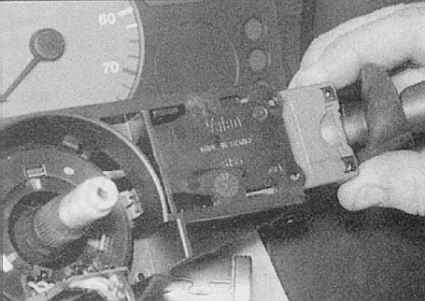

4. Рассоедините контактный разъем(ы) в задней части переключателя и извлеките сборку из кожуха.

5. Установка производится в обратном порядке. Описание процедуры установки рулевого колеса приведено в Главе Ходовая часть и рулевое управление.

1. Снимите центральную накладку рулевого колеса, при соответствующей комплектации снимите модуль подушки безопасности (см. Снятие и установка компонентов подушки безопасности).

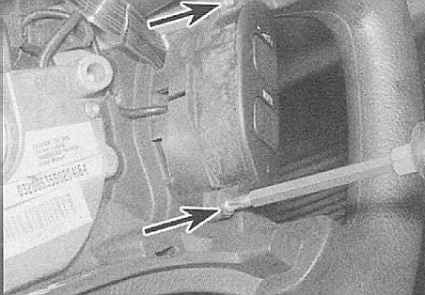

2. Выверните два открывшихся крепежных винта и извлеките сборку переключателей из рулевого колеса.

3. Отсоедините от переключателей электропроводку и снимите сборку.

4. Установка производится в обратном порядке. Описание процедуры установки модуля подушки безопасности приведено в разделе Снятие и установка компонентов подушки безопасности.

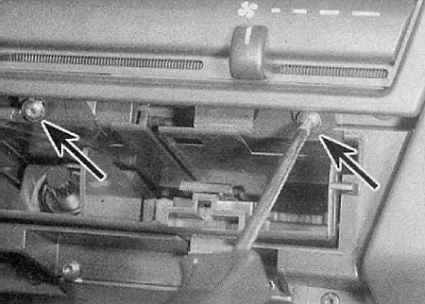

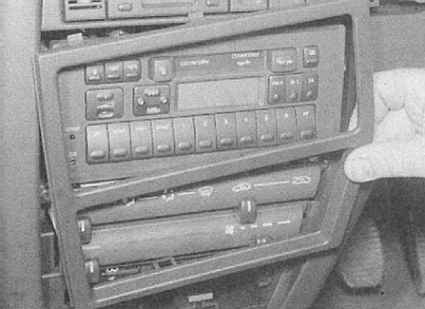

1. Аккуратно поддев, высвободите из панели приборов пепельницу, затем выверните два крепежных винта в нижней части облицовки панелей управления функционированием отопителя и магнитолы и, поддевая маленькой отверткой, снимите облицовку.

2. На моделях с центральным расположением магнитолы на панели приборов выверните два крепежных винта и извлеките сборку магнитолы из своего посадочного гнезда, отсоедините от задней части сборки электропроводку и антенный кабель.

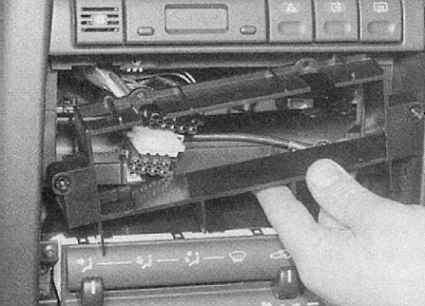

3. Выверните четыре винта и извлеките из панели приборов кожух магнитолы. В случае необходимости высвободите из фиксаторов на кожухе электропроводку и антенный кабель.

4. На моделях, оборудованных центральной вещевой полкой в панели приборов, выверните четыре крепежных винта и снимите полку.
5. Через отверстие под установку магнитолы дотянитесь до фиксаторов крепления переключателей.
6. Отпустите фиксаторы и вытолкните переключатели из панели приборов (наружу).
7. Установка производится в обратном порядке. Проследите за правильностью подсоединения и надежностью крепления контактных разъемов электропроводки.

1. Снимите кожухи рулевой колонки (обратитесь к Главе Кузов и отделка салона).
2. Откройте крышку монтажного блока предохранителей с целью обеспечения доступа к нижней стороне угловой отделочной секции панели приборов с водительской стороны автомобиля.

3. Выверните верхний и нижний винты крепления угловой секции, оттяните отделку на себя и отсоедините от нее (либо от переключателей) электропроводку. Постарайтесь запомнить установочное положение контактных разъемов. Снимите отделочную секцию.

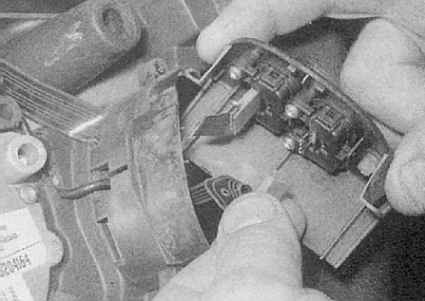

4. В задней части отделочной секции отпустите фиксаторы крепления переключателей и вытолкните их из панели наружу.
5. Установка производится в обратном порядке. Проследите за правильностью подсоединения и надежностью крепления контактных разъемов.

1. Действуйте, как описано в подразделе "Нижние переключатели, установленные с водительской стороны панели приборов", пп. 1—3.
2. Отпустите фиксаторы с задней стороны отделочной секции и вытолкните переключатели из панели наружу.
3. Установка производится в обратном порядке. Проследите за правильностью подсоединения и надежностью крепления контактных разъемов.

1. Высвободите малый вещевой ящик/отделочную панель переключателей из центральной консоли автомобиля.

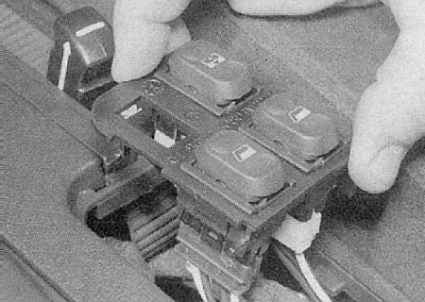

2. Извлеките из консоли панель переключателей и отсоедините от нее электропроводку.

3. Вытолкните переключатели из панели наружу.
4. Установка производится в обратном порядке.

1. Выверните винт, расположенный снизу по заднему краю панели облицовки дверной ручки.

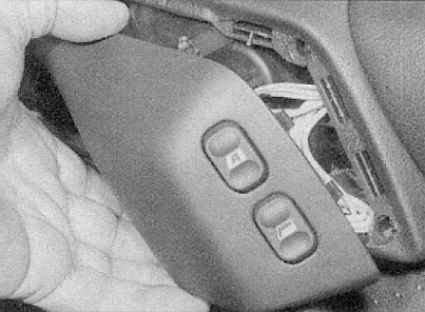

2. Аккуратно поддев, снимите облицовку ручки и отсоедините электропроводку, подведенную к сборке переключателей.

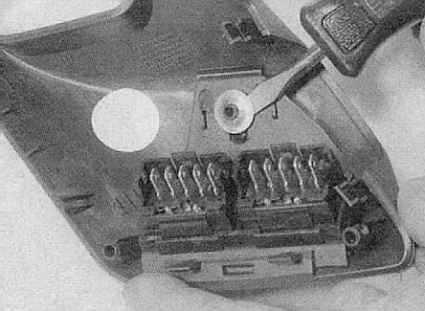

3. Извлеките металлический фиксатор, расположенный с задней стороны опорной пластины и снимите сборку переключателей.

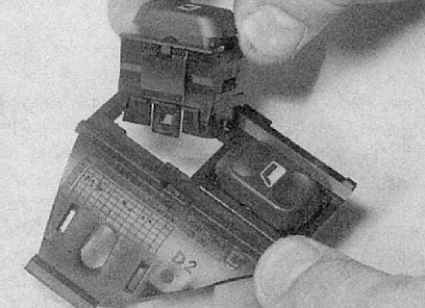

4. Отпустите фиксаторы и вытолкните переключатели из сборки наружу.

5. Установка производится в обратном порядке. Для крепления опорной пластины сборки переключателей воспользуйтесь новым металлическим фиксатором.

1. Выполните процедуры, описанные в подразделе "Переключатели управления функционированием электропривода стеклоподъемников", пп.1—2.
2. Теперь необходимо отделит опорную панель переключателя от облицовки внутренней ручки двери.
3. Две панели соединены пластмассовыми фиксаторами, которые могут быть обломаны или высверлены.
4. После разделения опорных панелей вытолкните переключатель из сборки наружу.
5. Установка производится в обратном порядке. Для крепления панелей воспользуйтесь новыми фиксаторами.

1. Откройте дверь и снимите с дверного выключателя резиновый защитный чехол.
2. Выверните выключатель и высвободите его из стойки. Отсоедините подведенную к выключателю электропроводку и снимите сборку с автомобиля.

Подклейте электропроводку скотчем, не давая ей тем самым провалиться внутрь стойки.

3. Установка производится в обратном порядке. Проследите за надежностью посадки на выключателе защитного чехла.

1. Откройте крышку вещевого ящика, затем отпустите стопорный язычок в задней части крышки и полностью опустите последнюю.

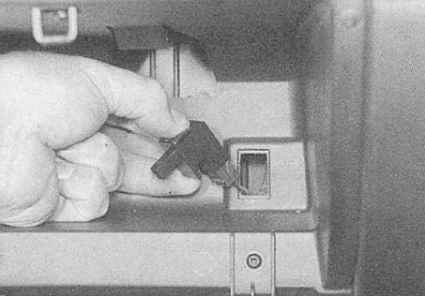

2. Поддев, высвободите выключатель подсветки ящика и отсоедините от него электропроводку.

3. Установка производится в обратном порядке.

1. Откройте дверь задка, выверните крепежные винты, отпустите фиксаторы и снимите панель внутренней обивки.

2. Выверните винты крепления датчика-выключателя к двери, снимите стопорную шайбу.

3. Отсоедините электропроводку и снимите датчик-выключатель.
4. Установка производится в обратном порядке. Проследите за подсоединением к датчику-выключателю провода заземления.

1. Снимите центральную консоль (обратитесь к Главе Кузов и отделка салона).

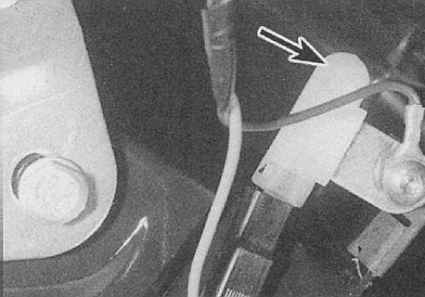

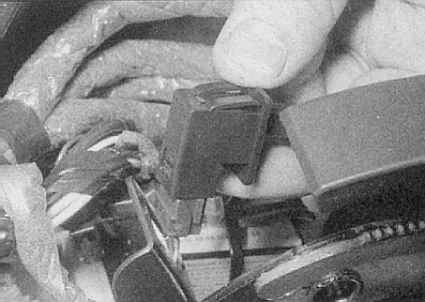

2. Поддев, высвободите датчик-выключатель из опорного кронштейна в задней части рычага управления стояночного тормоза, отсоедините электропроводку.

3. Установка производится в обратном порядке.

1. Поддев, высвободите реостат из нижнего кожуха рулевой колонки, отсоедините электропроводку.
2. Подключите электропроводку и защелкните реостат обратно в кожух.

1. Снимите рулевое колесо (обратитесь к Главе Ходовая часть и рулевое управление).
2. Снимите кожухи рулевой колонки (обратитесь к Главе Кузов и отделка салона).
3. Пройдитесь по электропроводке назад от переключателя и рассоедините ее контактный разъем.
4. Выверните крепежные винты и снимите сборку переключателя с рулевой колонки.
5. Установка производится в обратном порядке.
