4.26. Система питания

В состав системы питания входят элементы следующих систем:

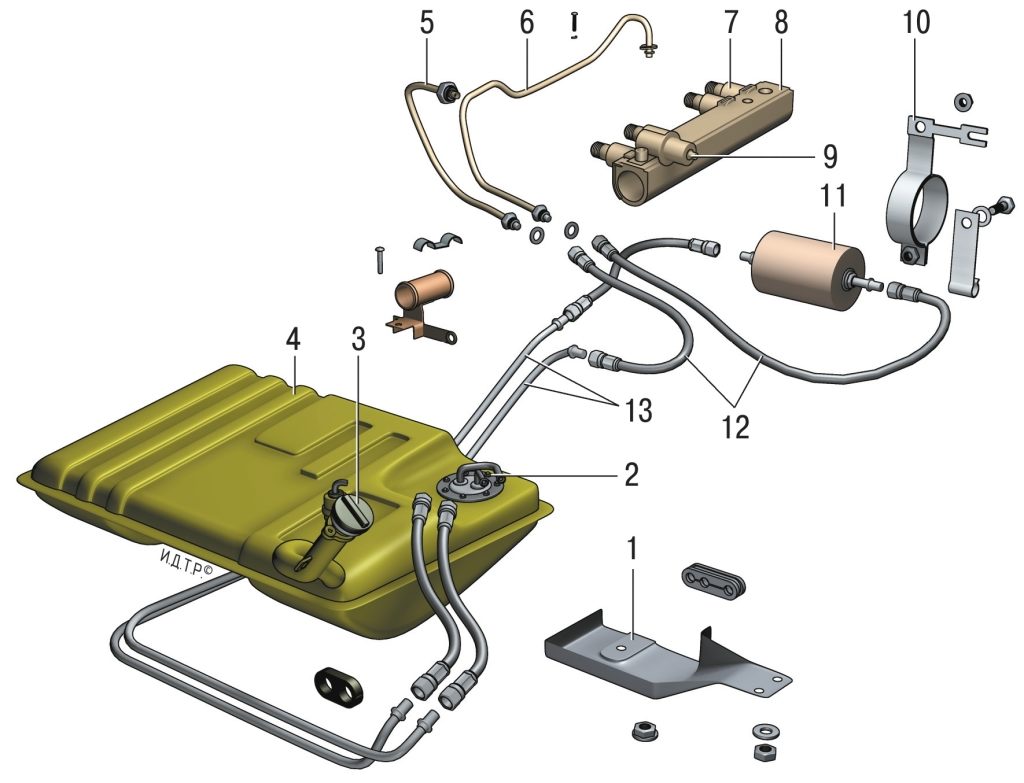

Рис. 4.17. Система топливоподачи: 1 – кронштейн крепления шлангов; 2 – электробензонасос; 3 – наливная труба; 4 – топливный бак; 5 – отводящая трубка топливной рампы; 6 – подводящая трубка топливной рампы; 7 – форсунка; 8 – топливная рампа; 9 – регулятор давления топлива; 10 – кронштейн крепления топливного фильтра; 11 – топливный фильтр; 12 – топливные шланги; 13 – топливные трубки

– системы подачи топлива, включающей в себя топливный бак 4 (рис. 4.17), электробензонасос 2, трубопроводы 5, 6 и 13, шланги 12, топливную рампу 8 с форсунками 7 и регулятором давления топлива 9, а также топливный фильтр 11;

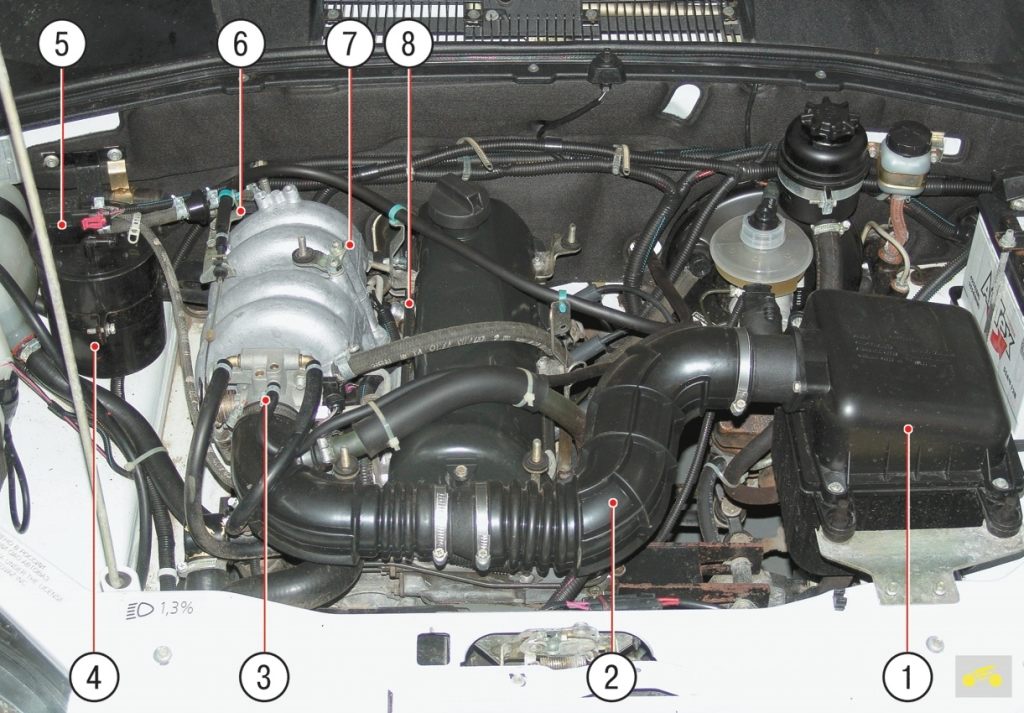

Рис. 4.18. Расположение элементов системы питания в подкапотном пространстве: 1 – воздушный фильтр; 2 – воздухоподающий патрубок; 3 – дроссельный узел; 4 – адсорбер системы улавливания паров топлива; 5 – топливный фильтр; 6 – топливопроводы; 7 – регулятор давления топлива; 8 – топливная рампа с форсунками

– системы воздухоподачи, включающей в себя воздушный фильтр 1 (рис. 4.18), воздухоподающий патрубок 2, дроссельный узел 3;

– системы улавливания паров топлива, включающей в себя адсорбер 4 и соединительные трубопроводы.

Принципиальной особенностью системы питания двигателя ВАЗ-2123 является отсутствие в ней карбюратора, совмещающего функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя. В системе распределенного впрыска, установленной на данном двигателе, эти функции разделены – форсунки осуществляют дозированный впрыск топлива во впускную трубу, а подача необходимого в каждый момент работы двигателя воздуха осуществляется системой, состоящей из дроссельного узла и регулятора холостого хода.

Управление системой впрыска топлива и системой зажигания осуществляется электронным блоком управления двигателем, непрерывно контролирующим с помощью соответствующих датчиков величину нагрузки двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Система питания представляет собой неразрывную часть системы управления двигателем (подробнее система управления описана в разд. 9 «Электрооборудование»).

Топливный бак 4 - (см. рис. 4.17) сварной, штампованный, закреплен в багажном отделении болтами и гайками. В верхней части топливного бака установлен электрический топливный насос, объединенный с датчиком уровня топлива. Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке, и оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе двигателя. Из топливной рампы топливо впрыскивается форсунками во впускную трубу. Излишки топлива через регулятор давления топлива, установленный на заднем конце топливной рампы, сливаются в топливный бак.

Топливный насос 2 – с электроприводом, двухступенчатый, роторного типа, установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Он обеспечивает подачу топлива под давлением более 284 кПа. Топливный фильтр 11 встроен в подающую магистраль между электробензонасосом и топливной рампой и установлен в моторном отсеке на щите передка кузова. Фильтр – неразборный, имеет стальной корпус с бумажным фильтрующим элементом. Рампа 8 форсунок представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа форсунок закреплена на впускной трубе. На заднем конце рампы находится клапан для контроля давления топлива, закрытый резьбовой пробкой.

Форсунки 7 -

прикреплены к рампе, от которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях рампы и впускной трубы форсунки уплотнены резиновыми уплотнительными кольцами. Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрического импульса.

Регулятор 9 давления топлива - установлен на топливной рампе и предназначен для поддержания постоянного перепада давления между давлением воздуха во впускной трубе и давлением топлива в рампе.

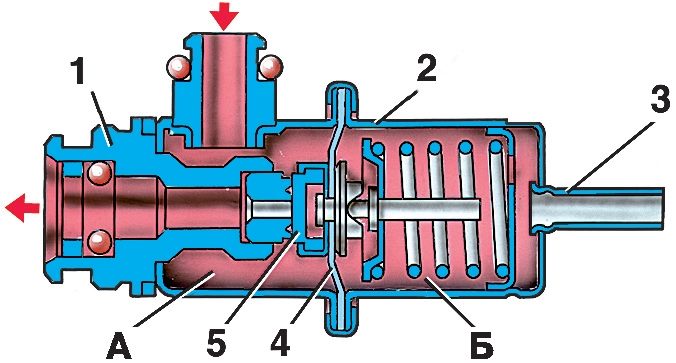

Рис. 4.19. Регулятор давления топлива: 1 – корпус; 2 – крышка; 3 – патрубок для вакуумного шланга; 4 – диафрагма; 5 – клапан; А – топливная полость; Б – вакуумная полость

Регулятор состоит из клапана 5 (рис. 4.19) с диафрагмой 4, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284–325 кПа.

На диафрагму регулятора с одной стороны действует давление топлива, а с другой – давление (разрежение) во впускной трубе. При уменьшении давления во впускной трубе (дроссельная заслонка закрывается) клапан регулятора открывается при меньшем давлении топлива, перепуская избыточное топливо по сливной магистрали обратно в бак.

Давление топлива в рампе понижается. При увеличении давления во впускной трубе (при открывании дроссельной заслонки) клапан регулятора открывается уже при большем давлении топлива и давление топлива в рампе повышается.

Воздушный фильтр 1 - (см. рис. 4.18) установлен в передней части моторного отсека на резиновых опорах. Фильтрующий элемент – бумажный, плоский, с большой площадью фильтрующей поверхности. Фильтр соединен с дроссельным узлом гофрированным воздухоподающим патрубком, состоящим из двух частей. Между патрубком и фильтром установлен датчик массового расхода воздуха (подробнее см. «Система управления двигателем»).

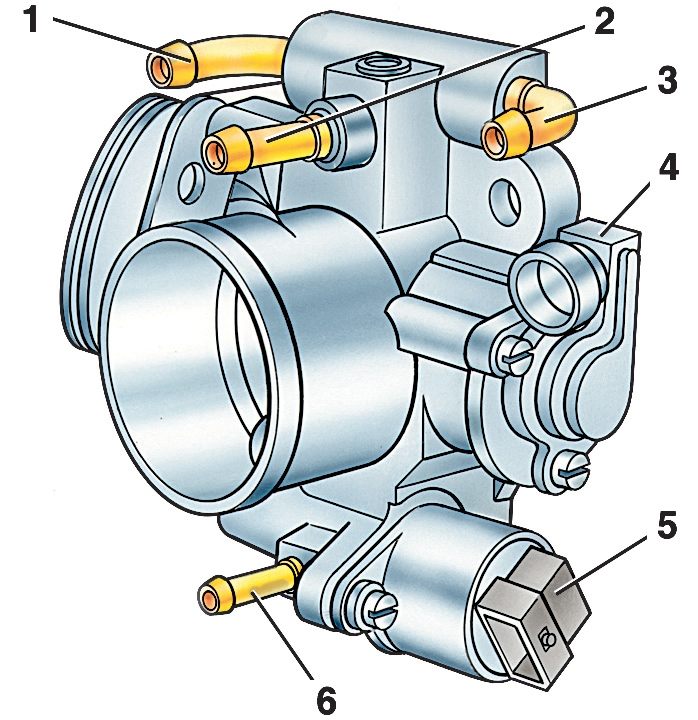

Рис. 4.20. Дроссельный узел: 1 – патрубок подвода охлаждающей жидкости; 2 – патрубок системы вентиляции картера на холостом ходу; 3 – патрубок для отвода охлаждающей жидкости; 4 – датчик положения дроссельной заслонки; 5 – регулятор холостого хода; 6 – штуцер для продувки адсорбера

Дроссельный узел 3 - (рис. 4.18) закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу. Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора. В состав дроссельного патрубка входят датчик 4 (рис. 4.20) положения дроссельной заслонки и регулятор 5 холостого хода. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина.

Регулятор холостого хода

5 - (см. рис. 4.20) регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам контроллера. Когда игла регулятора полностью выдвинута (что соответствует 0 шагов), клапан полностью перекрывает проход воздуха. Когда игла вдвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Так установлен в моторном отсеке адсорбер системы улавливания паров топлива:

1 – адсорбер; 2 – электромагнитный клапан продувки адсорбера; 3 – соединительные шланги.

В системе улавливания паров топлива применен метод поглощения паров угольным адсорбером 4 (см. рис. 4.18). Он установлен в моторном отсеке и соединен трубопроводами с топливным баком и дроссельным патрубком. На крышке адсорбера расположен электромагнитный клапан продувки адсорбера, которым по сигналам блока управления двигателем переключаются режимы работы системы. Когда двигатель не работает, электромагнитный клапан закрыт и пары бензина из топливного бака по трубопроводу идут к адсорберу, где они поглощаются гранулированным активированным углем. При работающем двигателе адсорбер продувается воздухом и пары отсасываются к дроссельному узлу, а затем во впускную трубу для сжигания в ходе рабочего процесса.

Контроллер управляет продувкой адсорбера, включая электромагнитный клапан, расположенный на крышке адсорбера. При подаче на клапан напряжения он открывается, выпуская пары во впускную трубу. Управляется клапан по методу широтно-импульсной модуляции. Клапан включается и выключается с частотой 16 раз в секунду (16 Гц). Чем выше расход воздуха, тем больше длительность импульсов включения клапана. Контроллер включает клапан продувки адсорбера при выполнении всех следующих условий:

– температура охлаждающей жидкости выше 75 °С;

– скорость автомобиля превышает 10 км/ч. После включения клапана критерий скорости меняется. Клапан отключится только при снижении скорости до 7 км/ч;

– открытие дроссельной заслонки превышает 4%. Этот фактор в дальнейшем не имеет значения, если он не превышает 99%. При полном открытии дроссельной заслонки контроллер отключает клапан продувки адсорбера.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ездовых качеств автомобиля.

Возможны следующие неисправности системы:

– неисправность электромагнитного клапана продувки;

– повреждение адсорбера;

– переполнение адсорбера, набирающего более 60 г топлива (вес нового адсорбера не более 1,1 кг);

– повреждения или неправильное соединение шлангов.

ПРЕДУПРЕЖДЕНИЕ В системе питания двигателя с впрыском топлива давление составляет 30 МПа (3 кгс/см2). Поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки. Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания. Через 2–3 ч после остановки двигателя давление в системе падает практически до нуля.

Вам потребуется ключ «на 10» (желательно торцовый).

Снизить давление в системе питания можно двумя способами.

1. При первом способе внутри салона отверните гайку крышки блока управления двигателем и...	2. ...снимите крышку.

3. Извлеките предохранитель электробензонасоса.

4. Пустите двигатель и дайте ему поработать до полной выработки топлива из топливопровода. После этого двигатель заглохнет.

5. Вставьте на место предохранитель.

Для снижения давления также можно использовать контрольный клапан, установленный на заднем конце топливной рампы и закрытый пластмассовым колпачком. Клапан имеет конструкцию, аналогичную золотнику вентиля шины колеса.

6. Отверните колпачок и, нажав на золотник, слейте излишек топлива.

7. После этого можно разъединять топливопроводы.

ПРЕДУПРЕЖДЕНИЕ Будьте осторожны – находящееся под высоким давлением топливо будет выходить в виде распыленного факела.

Замена фильтрующего элемента воздушного фильтра регламентирована – через каждые 30 000 км пробега. Однако его состояние зависит от условий эксплуатации автомобиля: на более пыльных и загрязненных дорогах элемент засоряется быстрее.

Вам потребуется отвертка.

ПРИМЕЧАНИЕ Для удобства работы снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя») и отсоедините колодку жгута проводов от датчика массового расхода воздуха.

1. Выверните четыре винта крепления крышки фильтра,...	2. ...приподнимите крышку и выньте из нее фильтрующий элемент.

3. Установите в крышку новый фильтрующий элемент, сориентировав его так же, как был сориентирован прежний (обратите внимание на направление гофр элемента).

4. Установите крышку фильтра вместе с фильтрующим элементом и заверните винты ее крепления.

Воздушный фильтр снимают для получения доступа к другим агрегатам в моторном отсеке, а также при его повреждении.

Вам потребуются: ключи «на 8» и «на 10» (желательно торцовые), отвертка.

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

2. Ослабьте хомут крепления и отсоедините от датчика массового расхода воздуха левую часть воздухоподводящего патрубка и отведите ее в сторону.	3. Выверните по два болта крепления переднего и...

4. ...заднего кронштейнов фильтра.	5. Снимите фильтр вместе с кронштейнами и датчиком массового расхода воздуха.

6. При необходимости замены фильтра снимите с него датчик массового расхода воздуха, вывернув два болта крепления.

7. Для отсоединения кронштейнов от корпуса фильтра с целью их установки на новый фильтр выдавите головки резиновых опор фильтра из отверстий кронштейнов, смазав их для облегчения демонтажа моторным маслом.

ПРИМЕЧАНИЕ Завод-изготовитель рекомендует срезать опоры ножом. В этом случае придется заменять их новыми.

8. Установите на новый фильтр все снятые узлы и детали и установите фильтр на автомобиль в последовательности, обратной снятию.

Замена фильтра тонкой очистки топлива регламентирована – через каждые 30 000 км пробега. Однако его состояние зависит от качества бензина: чем грязнее бензин, тем фильтр засоряется быстрее. Рывки при движении автомобиля сначала на высоких, а затем и на пониженных скоростях с большой вероятностью свидетельствуют о засорении фильтра.

Фильтр установлен в моторном отсеке на щите передка кузова с правой стороны.

Вам потребуется ключ «на 10».

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).

2. Ослабьте стяжной болт кронштейна крепления фильтра.

ПРИМЕЧАНИЕ Замена фильтра показана со снятым для наглядности адсорбером системы улавливания паров топлива.

3. Отожмите пружинный фиксатор и...	4. ...снимите с патрубка фильтра наконечник топливного шланга.

5. Аналогично отсоедините второй шланг и...	6. ...извлеките фильтр из кронштейна.

7. Проверьте состояние уплотнительных колец в наконечниках шлангов. Порванные или потерявшие упругость кольца замените.

8. Устанавливайте новый фильтр в порядке, обратном снятию. При этом стрелка на корпусе фильтра должна быть направлена по направлению потока топлива.

Если падает мощность двигателя, слышен повышенный шум или периодические «подвывания» при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.

Сначала проверьте давление в системе подачи топлива, подключив манометр к клапану на рампе в подкапотном пространстве (см. «Снижение давления в системе питания»).

Если давление в системе меньше 250 кПа (2,5 кгс/см²), замените топливный фильтр (см. «Замена топливного фильтра»).

Если это не поможет, попробуйте снять насос и промыть сетку его приемника (см. «Ремонт топливного насоса»).

Если и в этом случае давление не возрастает, топливный насос необходимо заменить.

Вам потребуется ключ «на 10» (удобнее пользоваться торцовым ключом).

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).

3. Откиньте вперед правую часть подушки заднего сиденья.

4. Отогните вырезанную часть шумоизоляции, под которой находится крышка люка над топливным баком.	5. Выверните два винта крепления и снимите крышку люка.

6. Отсоедините от переходной колодки насоса колодку жгута проводов.	7. Отжав пружинные фиксаторы, снимите с патрубков насоса топливные шланги.

ПОЛЕЗНЫЙ СОВЕТ Чтобы из патрубков насоса избыточным давлением паров не вытеснялся бензин, снимите пробку наливной горловины.

8. Отверните восемь гаек крепления насоса (под гайками расположены пружинные шайбы).	9. Поднимите насос вверх, наклоните его, чтобы вывести из люка поплавок датчика указателя уровня топлива, и снимите насос вместе с прижимным кольцом.

10. Если уплотнительное кольцо насоса осталось на баке, снимите его и осмотрите. Сильно обжатое, потерявшее упругость или надорванное кольцо замените.	11. Если при снятии насоса стакан-накопитель остался в баке, извлеките его и...

12. ...перед обратной установкой насоса зафиксируйте на корпусе насоса пистонами.	13. Наденьте на насос уплотнительное кольцо и...

14. ...установите насос в бак, правильно сориентировав его относительно топливных шлангов.

15. При заворачивании гаек крепления насоса прижмите кольцо с насосом, преодолевая сопротивление пружины, установленной в насосе.

В состав топливного насоса входят: датчик уровня топлива, топливный фильтр и собственно электронасос. Все эти элементы установлены в кронштейне и корпусе топливного насоса.

Основные неисправности топливного насоса:

– отказ или неправильная работа датчика указателя уровня топлива;

– засорение или повреждение топливного фильтра насоса;

– выход из строя электронасоса.

В большинстве случаев нарушение работы датчика уровня топлива вызывается загрязнением или окислением его контактной группы.

1. Снимите стопорное кольцо с оси ползунка реостата датчика, поддев его заостренным инструментом, и...	2. ...снимите ползунок с оси вместе с рычагом поплавка и контактной пластиной.

3. Промойте контакты реостата и пластины ползунка бензином, а затем протрите не оставляющей волокон ветошью, смоченной в спирте.

4. Для замены ползунка круглогубцами с длинными губками сдвиньте ползунок с плеча рычага поплавка и...	5. ...снимите ползунок.

6. Для замены пластины реостата отожмите заостренным инструментом верхний фиксатор ее крепления и...	7. ...извлеките пластину из-под ползунка. Для снятия пластины отпаяйте от ее выводов провода.

8. Устанавливайте пластину и ползунок в порядке, обратном снятию.

9. Для очистки или замены топливного фильтра подденьте его основание заостренным инструментом и снимите с корпуса насоса, преодолевая сопротивление пружинной стопорной шайбы.	10. Перед обратной установкой фильтра извлеките стопорную шайбу,...

11. ...выправите ее пассатижами и установите в фильтр.

12. Устанавливайте фильтр в порядке, обратном снятию.

13. Для замены электронасоса отсоедините от промежуточной колодки колодку жгута проводов,...	14. ...преодолевая усилие пружины, отожмите вниз корпус насоса по направляющим, извлеките фиксирующий шплинт и...

15. ...снимите корпус вместе с электродвигателем с направляющих кронштейна.	16. Отсоедините от электродвигателя колодку жгута проводов,...

17. ...отжав пружинный фиксатор, снимите его и...	18. ...извлеките электронасос из корпуса.

19. Отсоедините шланг электронасоса от патрубка кронштейна.

20. Устанавливайте электронасос и все снятые детали в порядке, обратном снятию.

При обнаружении течи топлива из бака рекомендуется заменить бак. Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Если обнаружена течь по линии стыка верхней и нижней частей бака, можно эти места пропаять (рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

ПРЕДУПРЕЖДЕНИЯ Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться. Для промывки топливного бака используйте моющие средства: «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).

2. Отсоедините провод от клеммы «–» аккумуляторной батареи.

3. Откиньте вперед обе части подушки заднего сиденья.

4. Снимите коврик багажника.	5. Переместите замки задних ремней безопасности в багажник, пропустив их под спинкой заднего сиденья.

6. Отверните шесть гаек крепления спинок заднего сиденья и...

7. ...снимите спинки.	8. Выверните винты крепления задних накладок обивки с обеих сторон и снимите накладки.

9. Снимите декоративные накладки боковых болтов крепления задних ремней безопасности,...	10. ...выверните болты и отведите ремни в сторону.

ПРИМЕЧАНИЕ Обратите внимание: на болтах установлены дистанционные и противошумные шайбы. Не потеряйте их.

11. Извлеките пистоны крепления правой обивки багажника,...	12. ...выверните винты ее крепления и...

13. ...снимите обивку.	14. Отверните шесть гаек крепления поперечины спинки заднего сиденья, снимите шайбы и...

15. ...поперечину.	16. Снимите шумоизоляционный коврик пола багажника.

17. Отверните гайки крепления крышки отсека топливного бака.	18. Снимите декоративные колпачки болтов среднего крепления задних ремней безопасности,...

19. ...выверните болты и снимите крышку отсека топливного бака.	20. Выверните болты крепления подушек заднего сиденья.

21. Отведите в сторону коврик пола и выверните болты крепления передних опор топливного бака.	22. Отверните гайки крепления задних опор топливного бака.

23. Отсоедините от топливного насоса провода и шланги (см. «Замена топливного насоса»).	24. Ослабьте хомуты крепления подающего и воздухоотводящего шлангов наливной трубы,...

25. ...шланга системы улавливания паров топлива, снимите шланги с патрубков топливного бака и извлеките бак.

26. Устанавливайте топливный бак и все снятые детали в последовательности, обратной снятию.

Признаками неисправности регулятора давления могут быть:

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная или пониженная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах.

Вам потребуются: шестигранник «на 5», ключ «на 24», манометр (можно шинный).

1. Отверните колпачок клапана для контроля давления топлива на торце рампы. Обратите внимание, что в колпачке установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком колпачок.	2. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из клапана.

3. Подсоедините к клапану шланг с манометром (можно использовать шинный манометр). Закрепите шланг на клапане хомутом. Пустите двигатель и проверьте давление по манометру. Оно должно составлять 284–325 кПа (2,9–3,3 кгс/см2).

4. Отсоедините вакуумный шланг от регулятора давления. При этом давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см2). В противном случае замените регулятор давления.

5. Для замены регулятора ослабьте гайку магистрали слива топлива,...	6. ...отверните ее и опустите по трубопроводу магистрали вниз.

7. Отсоедините вакуумный шланг от регулятора давления.	8. Выверните два болта крепления регулятора к топливной рампе,...

9. ...извлеките регулятор из гнезда рампы и затем...	10. ...снимите его с трубопровода магистрали.

11. Если уплотнительное кольцо регулятора осталось в рампе, извлеките его и...	12. ...наденьте на регулятор перед установкой. Надорванное или потерявшее эластичность уплотнительное кольцо замените.

13. Устанавливайте регулятор в последовательности, обратной снятию.

Топливную рампу снимают для проверки и замены форсунок, а также при замене самой рампы или впускной трубы.

Вам потребуются: шестигранник «на 5», отвертка, ключ «на 17» (два).

1. Снимите ресивер с впускной трубы (см. «Замена прокладки ресивера»).

2. Слейте часть охлаждающей жидкости, вывернув пробку на блоке цилиндров (см. «Замена охлаждающей жидкости»).

3. Ослабьте хомут крепления шланга радиатора отопителя и снимите его с патрубка головки блока цилиндров.	4. Выверните винт крепления фиксатора трубопроводов топливных магистралей и снимите фиксатор.

5. Разъедините соединительную колодку жгута проводов рампы и моторного жгута.	6. Выверните два винта крепления рампы к впускной трубе и,...

7. ...аккуратно сдвинув топливную рампу вдоль оси форсунок так, чтобы все форсунки вышли из отверстий во впускной трубе двигателя, отсоедините рампу в сборе с форсунками от впускной трубы.

ПРЕДУПРЕЖДЕНИЕ Если при снятии топливной рампы какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца и фиксатор.

8. Для снятия рампы с двигателя отсоедините от ее трубопроводов топливные шланги и...

ПРИМЕЧАНИЕ Обратите внимание: на наконечники трубопроводов установлены уплотнительные кольца. Если кольца сильно обжаты, потеряли эластичность или надорваны, замените их.

9. ...снимите рампу.

10. Устанавливайте рампу в порядке, обратном снятию.

11. Не забудьте долить охлаждающую жидкость.

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движение автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Вам потребуются те же инструменты, что и для снятия топливной рампы.

1. Снимите топливную рампу (см. «Снятие топливной рампы») и вновь присоедините к ней топливные магистрали.

2. Нажав на пружинные фиксаторы, отсоедините колодки с проводами от форсунок.	3. Подставьте под проверяемую форсунку емкость для сбора топлива (удобно использовать для этой цели пластиковые бутылки из-под минеральной воды), включите зажигание для создания давления в топливной системе и подайте напряжение на обмотку форсунки. Включайте форсунку на строго определенный промежуток времени (контролируя его по секундомеру), например на десять секунд.

4. Проверьте качество распыления топлива форсункой. Форсунка должна распылять топливо факелом, имеющим форму правильного конуса, причем в факеле должны просматриваться четыре струи.

5. Отключите форсунку, слейте поданное топливо в мерную емкость и определите его объем.

6. Сразу после отключения форсунки внимательно осмотрите ее. Если из распылителя форсунки заметно подтекание топлива, значит, форсунка негерметична и ее необходимо заменить.

7. Аналогично проверьте остальные форсунки и сравните количество топлива, поданного каждой форсункой, которое для всех форсунок должно быть одинаково. Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить (см. «Замена форсунок»).

8. Рекомендуется проверить сопротивление обмоток форсунок. Для этого подсоедините к контактам форсунки омметр (проверку можно проводить, не снимая форсунку, только отсоединив от нее колодку жгута проводов). Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

ПОЛЕЗНЫЙ СОВЕТ Если электрическая часть форсунки, подающей уменьшенное количество топлива, исправна, форсунка загрязнена. Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются те же инструменты, что и для снятия топливной рампы.

1. Отсоедините топливную рампу от впускной трубы, не отсоединяя от нее топливные магистрали (см. «Снятие и установка топливной рампы»).

2. Нажав на пружинный фиксатор, отсоедините колодку с проводами от заменяемой форсунки.	3. Сдвиньте фиксатор форсунки в сторону.

4. Выньте форсунку из топливной рампы. Аналогичным образом выньте остальные неисправные форсунки.	5. Рекомендуется проверить на всех форсунках уплотнительные кольца со стороны рампы и...

6. ...впускной трубы. Потрескавшиеся или потерявшие эластичность кольца замените.

ПОЛЕЗНЫЙ СОВЕТ Рекомендуем заменять уплотнительные кольца форсунок при каждом снятии топливной рампы, так как во многих случаях нарушение нормальной работы двигателя вызывается негерметичностью уплотнений форсунок.

7. Установите форсунки в порядке, обратном снятию. Перед установкой смажьте бензином уплотнительные кольца форсунок.

8. Для замены фиксаторов, плохо удерживающих форсунки, сдвиньте их на выемку под болт крепления рампы или на край рампы.

Если регулировкой привода дроссельной заслонки невозможно добиться полного открывания или закрывания дроссельной заслонки или привод заедает, замените трос привода дроссельной заслонки.

Вам потребуется отвертка.

1. Для визуального контроля перемещения дроссельной заслонки ослабьте хомуты крепления и отсоедините шланг вентиляции картера от правой части воздухоподводящего патрубка и...	2. ...правую часть патрубка – от дроссельного узла.

3. При полностью нажатой педали акселератора (это должен сделать помощник) проверьте положение дроссельной заслонки – она должна быть полностью открыта.	4. При отпущенной педали акселератора дроссельная заслонка должна быть полностью закрыта. В ином случае привод необходимо отрегулировать.

5. Извлеките из прорези наконечника оболочки троса пружинную скобу и перемещением наконечника в отверстии резинового фиксатора вперед добейтесь, чтобы дроссельная заслонка полностью закрывалась, а при не полностью открывающейся – перемещением назад добейтесь, чтобы заслонка полностью открывалась. Зафиксируйте наконечник троса в новом положении, вставив скобу в его соответствующую прорезь.	6. Для замены троса снимите предохранительную скобу с сектора дроссельного узла, поддев ее отверткой.

7. Выньте наконечник троса привода дроссельной заслонки из паза сектора и отсоедините трос от дроссельного узла.	8. Выньте держатель оболочки троса из отверстия,...

9. ...а фиксатор троса из прорези кронштейна и отсоедините трос от ресивера.	10. Внутри салона снимите наконечник троса с пальца педали акселератора, поддев его отверткой.

11. Вытяните трос в сторону моторного отсека из отверстия в щите передка.	12. Извлеките из отверстия щита передка уплотнительную втулку троса и...

13. ...извлеките трос из отверстия щита передка вместе с уплотнительной втулкой.

14. Установите новый трос привода дроссельной заслонки в порядке, обратном снятию. После этого отрегулируйте привод.

Признаками не полностью закрывающейся дроссельной заслонки могут быть повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, а не полностью открывающейся – двигатель не развивает полной мощности, недостаточная приемистость двигателя, рывки и провалы в работе двигателя при движении автомобиля. При данных неисправностях сначала попробуйте отрегулировать привод дроссельной заслонки или замените трос (см. «Регулировка и замена троса привода дроссельной заслонки»). Если это не приведет к положительному результату, замените дроссельный узел.

Вам потребуются: торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием, пассатижи.

ПРЕДУПРЕЖДЕНИЕ Запрещается выворачивать винты 1 крепления дроссельной заслонки. Если они затем будут плохо завернуты и законтрены, вывернувшийся винт может попасть в цилиндр двигателя и вывести его из строя. Положение дроссельной заслонки отрегулировано на заводе, поэтому регулировочный винт 2 дроссельной заслонки трогать не рекомендуется.

1. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

ПРИМЕЧАНИЕ При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительна.

2. Ослабьте хомуты крепления к патрубкам дроссельного узла шлангов подвода охлаждающей жидкости, выньте шплинт и...	3. ...снимите хомуты.

ПОЛЕЗНЫЙ СОВЕТ Установленные на автомобиле ленточные хомуты неудобны в пользовании. Их очень трудно ослабить, кроме этого при повторной затяжке они зачастую не обеспечивают прочность соединения. Поэтому рекомендуем их при первом снятии разбирать показанным способом и при сборке узла заменять червячными хомутами.

4. Отсоедините шланги подачи охлаждающей жидкости.	5. Аналогично отсоедините шланг малой ветви системы вентиляции картера.

6. Ослабьте хомут крепления и отсоедините от правой части воздухоподводящего патрубка шланг большой ветви системы вентиляции картера.	7. Ослабьте хомуты крепления правой части воздухоподводящего патрубка к дроссельному узлу и...

8. ...промежуточному кронштейну и снимите ее с автомобиля.	9. Ослабьте хомут крепления и отсоедините от патрубка дроссельного узла шланг продувки адсорбера.

10. Отсоедините от сектора дроссельного узла трос привода дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки»).	11. Отсоедините колодки жгутов проводов от датчика положения дроссельной заслонки и...

12. ...регулятора холостого хода.	13. Отверните две гайки крепления дроссельного узла и...

14. ...снимите дроссельный узел со шпилек на ресивере. Обратите внимание, под каждой гайкой установлены по две шайбы (одна плоская и одна пружинная). Снимите с ресивера прокладку (показана стрелкой).

15. Если при замене дроссельного узла на новом узле не установлены датчик положения дроссельной заслонки и регулятор холостого хода, переставьте их со старого узла. Для этого отверните по два винта их крепления.

16. Замените поврежденное поролоновое кольцо, установленное под датчиком положения дроссельной заслонки.

17. Загрязненный дроссельный узел очистите жидкостью для чистки карбюраторов, предварительно сняв с него датчик и регулятор. Очистите также загрязненные регулятор и датчик (запрещается использовать для их очистки растворители).

18. Извлеките из ресивера для осмотра пластмассовый диффузор, организующий воздушный поток.	19. Удалите с диффузора и из ресивера масло и прочие загрязнения.

20. Установите диффузор и дроссельный узел в порядке, обратном снятию.

ПРИМЕЧАНИЯ Лыска на диффузоре должна быть обращена к плоской поверхности ресивера. Прокладка дроссельного узла одноразовая, и ее необходимо заменить.

21. Отрегулируйте привод дроссельной заслонки (см. «Регулировка и замена троса привода дроссельной заслонки»).

Регулятор холостого хода можно снять только после снятия дроссельного узла.

Вам потребуются: торцовый ключ (головка) «на 13», отвертка с крестообразным лезвием, пассатижи.

1. Снимите дроссельный узел (см. «Снятие и установка дроссельного узла»).

2. Выверните два винта крепления и...	3. ...снимите регулятор.

ПРЕДУПРЕЖДЕНИЕ Обратите внимание, соединение уплотнено резиновым кольцом 1.

Не пытайтесь вытянуть или вдавить клапан регулятора 2, так как это может вывести регулятор из строя.

4. У нового регулятора проверьте расстояние между концом иглы клапана и монтажным фланцем: оно должно быть не более 23 мм. Если это расстояние будет больше, игла регулятора упрется в седло дроссельного узла и регулятор будет поврежден.

5. Очистите от загрязнений седло и воздушный канал в дроссельном узле, а также поверхность под уплотнительное кольцо регулятора.

6. Смажьте уплотнительное кольцо моторным маслом и установите регулятор в порядке, обратном снятию. Винты крепления регулятора затяните моментом 3–4 Н·м.

Узлы системы улавливания паров топлива (адсорбер, клапан продувки адсорбера, двухходовой и гравитационный клапаны) снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью узлов и трубопроводов, а также отказом клапана продувки адсорбера. Кроме того, негерметичность адсорбера и отказ клапана продувки могут вызвать неустойчивую работу двигателя на холостом ходу вплоть до остановки.

Вам потребуются: ключ «на 10», отвертка.

1. Для замены клапана продувки адсорбера отсоедините колодку жгута проводов от клапана,...	2. ...ослабьте хомуты крепления вакуумного и продувочного шлангов и отсоедините их, предварительно пометив, чтобы установить на прежние места.

3. Отожмите отверткой пластмассовый держатель и...	4. ...снимите клапан продувки.

5. Для снятия адсорбера выполните операции 1 и 2, выверните стяжной болт хомута крепления адсорбера и...	6. ...снимите адсорбер.

7. Для снятия двухходового клапана ослабьте хомуты крепления шлангов и извлеките клапан из магистрали.	8. Для снятия гравитационного клапана снимите правую боковую обивку багажника (см. «Замена топливного бака»), ослабьте хомуты крепления шлангов, снимите шланги с патрубков клапана и извлеките клапан из отверстия наливной трубы.

9. Устанавливайте узлы системы улавливания паров топлива в последовательности, обратной снятию.
