4.22. Ремонт двигателя

Вам потребуются: ключи «на 10», «на 13», «на 14», «на 17», «на 19», «на 21», «на 22», «на 36» (или специальный ключ для гайки крепления шкива коленчатого вала, при отсутствии такого ключа можно воспользоваться газовым ключом), торцовые головки «на 12» и «на 13» (или специальный ключ для болтов крепления головки блока цилиндров), отвертка, молоток, съемник масляного фильтра.

ПОЛЕЗНЫЙ СОВЕТ Если есть возможность, работайте на специальном поворотном стенде, обеспечивающем доступ к двигателю со всех сторон, так как двигатель очень тяжело фиксировать от перемещения при отворачивании деталей крепления, затянутых большим моментом.

1. Снимите двигатель с автомобиля (см. «Снятие и установка двигателя»).

2. Аналогично тому, как это делали на двигателе, установленном на автомобиль (без учета операций по отсоединению проводов, трубопроводов и навесных агрегатов), выполните следующие работы: – снимите масляный фильтр (см. «Замена масла в двигателе и масляного фильтра»); – снимите сцепление (см. «Снятие и установка сцепления»); – снимите маховик (см. «Снятие, установка и дефектовка маховика»); – снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).

3. Отверните три болта крепления корпуса насоса охлаждающей жидкости к блоку цилиндров и снимите насос в сборе со шкивом.

4. Ослабьте затяжку датчика сигнальной лампы недостаточного давления масла, удерживая переходник от проворачивания, и выверните датчик.

5. Снимите башмак натяжителя цепи привода распределительного вала (см. «Замена башмака натяжителя цепи привода распределительного вала»).

6. Сдвиньте отверткой звездочку коленчатого вала и снимите ее. Отогните край стопорной шайбы, выверните болт крепления звездочки валика привода масляного насоса и снимите звездочку.

7. Снимите цепь привода распределительного вала.

8. Снимите заглушку монтажного отверстия в блоке цилиндров (см. «Замена шестерни привода масляного насоса»).

9. Снимите крышку сапуна системы вентиляции картера (см. «Очистка системы вентиляции картера»).

10. Выверните два болта крепления упорного фланца валика привода масляного насоса, сдвиньте валик вперед и снимите его.	11. Подденьте отверткой шестерню привода масляного насоса и снимите ее.

12. Отверните две гайки крепления передней крышки картера сцепления и снимите крышку.	13. Выверните два болта крепления масляного картера к держателю заднего сальника коленчатого вала,...

14. ...шесть болтов крепления держателя к блоку цилиндров и, аккуратно поддев отверткой, снимите держатель сальника.

ПРЕДУПРЕЖДЕНИЕ Не потеряйте два болта с квадратными головками крепления передней крышки картера сцепления. Они свободно установлены в гнездах держателя и легко выпадают.

15. Выверните оставшиеся болты крепления масляного картера, снимите шайбы и масляный картер.

16. Если прокладка масляного картера осталась на блоке цилиндров, снимите ее.

17. Выверните два болта крепления масляного насоса и снимите его.

18. Если прокладка масляного насоса осталась на насосе, отделите и снимите ее.

19. Наверните две гайки на шпильку крепления маслоотделителя и взаимно затяните их. Выверните шпильку.	20. Выверните болт крепления кронштейна сливной трубки маслоотделителя и снимите кронштейн, сдвинув его по трубке до конца.

21. Снимите маслоотделитель со сливной трубкой.

ПОЛЕЗНЫЙ СОВЕТ Перед разборкой кривошипно-шатунного механизма и поршневой группы пометьте поршни, шатуны, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежние места, если они работоспособны.

22. Отверните две гайки крепления крышки шатуна любого цилиндра.	23. Сдвиньте крышку шатуна с посадочного места легкими ударами молотка и снимите крышку с вкладышем.

ПРИМЕЧАНИЕ На шатуне и шатунной крышке выбиты номера цилиндра, в который они устанавливаются. Крышки шатунов невзаимозаменяемы (шатун обрабатывается вместе с крышкой). При сборке цифры (номера цилиндра) на шатуне и крышке должны находиться с одной стороны.

24. Нажмите деревянным бруском (ручкой молотка) на болты шатуна и...	25. ...выньте поршень с шатуном из цилиндра в сторону верхней плоскости блока цилиндров.

26. Аналогично снимите поршни и шатуны остальных цилиндров, проворачивая коленчатый вал для доступа к гайкам крышек шатунов

ПОЛЕЗНЫЙ СОВЕТ Проворачивайте коленчатый вал ключом за лыску на переднем конце.

27. Выверните два болта крепления любой крышки коренного подшипника.	28. Отделите крышку от посадочного места легкими ударами молотка и снимите крышку с нижним вкладышем.

ПРИМЕЧАНИЕ Крышки коренных подшипников предназначены только для одного конкретного блока цилиндров (крышки обрабатываются вместе с блоком). Между собой крышки невзаимозаменяемы. На крышках нанесены метки, соответствующие порядку их установки, считая от передней части двигателя.

29. Снимите остальные крышки коренных подшипников и снимите коленчатый вал.

30. Снимите заднее упорное полукольцо (металлокерамическое, желтого цвета) задней опоры коленчатого вала,...	31. ...переднее упорное полукольцо (сталеалюминиевое) задней опоры коленчатого вала,...

32. ...все верхние вкладыши коренных подшипников коленчатого вала,...

33. ...вкладыши со всех крышек шатунов,...

34. ...нижние вкладыши со всех крышек коренных подшипников коленчатого вала,...

35. ...вкладыши со всех шатунов.

ПРИМЕЧАНИЕ Если шатунные болты не имеют повреждений, их можно не вынимать из шатунов.

36. Разожмите верхнее компрессионное кольцо и снимите его.

37. Аналогично снимите остальные кольца.

38. Снимите стопорные кольца поршневого пальца, поддев их заостренным инструментом.	39. Вытолкните палец из бобышек поршня и верхней головки шатуна.

ПОЛЕЗНЫЙ СОВЕТ Пометьте детали. Если они не повреждены и мало изношены, их можно использовать, установив на прежние места.

40. Выньте шпонку из паза в переднем конце коленчатого вала.

Вам потребуются: переносная лампа, набор плоских щупов, линейка, штангенциркуль, нутромер, микрометр, шабер.

После разборки тщательно вымойте детали керосином, продуйте и просушите их сжатым воздухом (особенно масляные каналы деталей).

1. Осмотрите блок, особенно внимательно – опоры коленчатого вала. Трещины в любых местах блока не допускаются.

ПОЛЕЗНЫЙ СОВЕТ Если есть подозрение на наличие трещин в блоке (попала охлаждающая жидкость в картер или масло в охлаждающую жидкость), проверьте герметичность блока на специальном стенде. Проверку проводите в ремонтных мастерских, располагающих соответствующим оборудованием.

2. Осмотрите цилиндры с обеих сторон. Царапины, задиры и трещины не допускаются.

ПОЛЕЗНЫЙ СОВЕТ При осмотре цилиндров рекомендуем освещать зеркала цилиндров переносной лампой – при этом дефекты видны значительно лучше.

3. Определите нутромером фактические диаметры цилиндров.

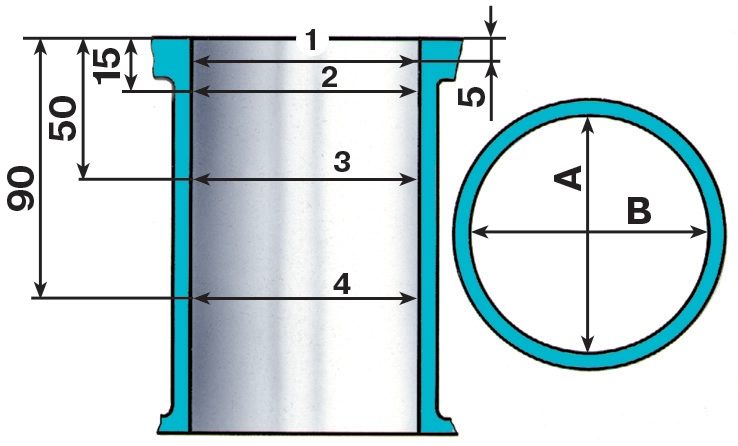

Рис. 4.10. Схема измерения цилиндров: А и В – направления измерения; 1, 2, 3, 4 – номера поясов

ПРИМЕЧАНИЕ Диаметр цилиндра измеряйте в четырех поясах (рис. 4.10), расположенных по высоте цилиндра на расстоянии 5, 15, 50 и 90 мм от плоскости разъема с головкой блока. В каждом поясе диаметр измеряют в двух взаимно перпендикулярных направлениях (в продольном и поперечном). Цилиндры блока по диаметру подразделяются на пять классов: A = 82,00–82,01 мм; B = 82,01–82,02 мм; C = 82,02–82,03 мм; D = 82,03–82,04 мм; E = 82,04–82,05 мм.

Класс каждого цилиндра блока в соответствии с документацией завода-изготовителя отмечен клеймом на правой стороне нижней плоскости (плоскости разъема с масляным картером).

В соответствии с документацией завода-изготовителя на левой стороне нижней плоскости блока должно быть нанесено клеймо с условным номером блока цилиндров. Такой же номер должен быть на всех крышках коренных подшипников для указания принадлежности крышек к данному блоку.

В зоне первого пояса (на расстоянии 5 мм от плоскости разъема с головкой блока) цилиндры практически не изнашиваются. По разнице размеров в первом и остальных поясах можно судить об износе цилиндров. Если максимальное значение износа больше 0,15 мм, расточите цилиндры до ближайшего ремонтного размера поршней (увеличенного на 0,4 или 0,8 мм), оставив припуск 0,03 мм на диаметр под хонингование. Затем отхонингуйте цилиндры, выдерживая такой диаметр, чтобы при установке выбранного ремонтного поршня расчетный зазор между ним и цилиндром был 0,05–0,07 мм. Дефектовку, расточку и хонингование блока проводите в мастерских, имеющих специальное оборудование.

4. Проверьте отклонение от плоскостности поверхности разъема блока с головкой цилиндров. Приложите штангенциркуль (или линейку) к плоскости: в середине блока; в поперечном и продольном направлениях; по диагоналям плоскости. В каждом положении плоским щупом определите зазор между штангенциркулем и плоскостью. Это и будет отклонение от плоскостности. Если отклонение превышает 0,1 мм, замените блок.

5. Очистите от нагара днище поршня шабером (можно изготовить из старого напильника).

6. Очистите от нагара канавки под поршневые кольца старым кольцом, вращая его.

7. Осмотрите поршни, шатуны, крышки: на них не должно быть трещин.

8. Осмотрите вкладыши. Если на рабочей поверхности обнаружите риски, задиры и отслоения антифрикционного слоя, замените вкладыши новыми. Все шатунные вкладыши одинаковые и взаимозаменяемые.

9. Измерьте диаметр поршней в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 52,4 мм от днища поршня. По результатам замеров определите зазор между поршнем и цилиндром и при необходимости подберите новые поршни к цилиндрам. Расчетный зазор между поршнем и цилиндром (для новых деталей) составляет 0,05–0,07 мм. Его определяют промером цилиндров и поршней и обеспечивают установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе деталей) 0,15 мм.

Если у двигателя, бывшего в эксплуатации, зазор превышает 0,15 мм, необходимо подобрать поршни к цилиндрам: зазор должен быть максимально приближен к расчетному.

10. Вставьте смазанный моторным маслом палец в отверстие бобышки поршня. Палец свободно вращается в бобышках поршня и в верхней головке шатуна. По наружному диаметру пальцы делятся на три категории через 0,004 мм. Категория указывается краской на торце пальца:

1-я (синяя метка) – 21,982–21,986 мм;

2-я (зеленая метка) – 21,986–21,990;

3-я (красная метка) – 21,990–21,994.

Палец должен плотно, но без заедания входить в отверстия бобышки и шатуна от усилия большого пальца.

11. Поверните поршень осью пальца вертикально. Палец не должен выпадать из бобышки. Выпадающий из бобышки палец замените другим, следующей категории. Если в поршне палец третьей категории, замените поршень с пальцем.	12. Проверьте плоским щупом зазор по высоте между канавками в поршне и кольцами, вставляя кольцо в соответствующую канавку. Номинальный (расчетный) зазор составляет:

– для верхнего (первого) компрессионного кольца 0,04–0,07 мм;

– для второго компрессионного кольца 0,03–0,06 мм;

– для маслосъемного кольца 0,02–0,05 мм.

Предельно допустимые зазоры при износе – 0,15 мм.

13. Проверьте плоским щупом зазор в замке колец, установив кольцо в цилиндр на глубину около 50 мм.



ПОЛЕЗНЫЙ СОВЕТ Чтобы установить кольцо без перекоса, продвиньте кольцо вглубь цилиндра поршнем.

По рекомендации завода-изготовителя зазор проверяют у колец, вставленных в специальный калибр, имеющий диаметр отверстия, равный номинальному диаметру кольца с допуском ±0,003 мм.

Зазор должен составлять 0,25–0,45 мм для всех новых колец. Предельно допустимый при износе зазор – 1,0 мм.

При отсутствии калибра допустимо применять показанный способ.

Если зазор недостаточный, спилите стыковые поверхности кольца. Если зазор превышает допустимый, замените кольцо.

14. При возможности проверьте массу поршней: для одного двигателя они не должны отличаться друг от друга более чем на ±2,5 г. Можно подогнать их по массе удалением металла в показанном месте с обеих сторон поршня. Глубина снятия металла не должна превышать 4,5 мм, считая от номинальной высоты поршня 59,4 мм.	15. Измерьте нутромером внутренний диаметр Dв посадочного места шатуна в сборе с крышкой.

ПРИМЕЧАНИЕ Перед измерением затяните гайки шатунных болтов номинальным моментом.

16. Измерьте толщину Т шатунных вкладышей штангенциркулем.	17. Измерьте микрометром диаметр Dн шатунных шеек.

18. Рассчитайте зазор z между шатунными вкладышами и шейками коленчатого вала по формуле z=Dв–2T–Dн.

Номинальный расчетный зазор составляет 0,02–0,07 мм. Предельный зазор 0,1 мм.

Если фактический расчетный зазор меньше предельного, можно снова использовать вкладыши, которые были установлены.

Если зазор больше предельного, замените вкладыши на этих шейках новыми номинальной толщины (1,723–1,730 мм).

Если шейки коленчатого вала изношены и перешлифованы до ремонтного размера, замените вкладыши ремонтными (увеличенной толщины):

«0,25» = 1,848–1,855 мм;

«0,50» = 1,973–1,980 мм;

«0,75» = 2,098–2,105 мм;

«1,0» = 2,223–2,230 мм.

Номинальный диаметр шатунных шеек 47,83–47,85 мм. Шейки шлифуют, если на них есть забоины и риски или износ (или овальность) составляет более 0,03 мм, уменьшая диаметр с шагом 0,25 мм так, чтобы получить (в зависимости от степени износа) следующие значения:

«0,25» = 47,58–47,60 мм;

«0,50» = 47,33–47,35 мм;

«0,75» = 47,08–47,10 мм;

«1,0» = 46,83–46,85 мм.

ПРИМЕЧАНИЕ Обозначения «0,25» и др. указывают, насколько уменьшается диаметр шеек коленчатого вала после шлифовки.

19. Осмотрите верхние и нижние вкладыши коренных подшипников. Верхние вкладыши 1, 2, 4 и 5-го коренных подшипников имеют канавку на внутренней поверхности (у нижних ее нет). Вкладыши центрального (3-го) коренного подшипника отличаются от остальных большей шириной, кроме того, его верхний вкладыш не имеет канавки. Если на рабочей поверхности вкладышей есть риски, задиры, отслоения антифрикционного слоя, замените вкладыши новыми.

ПРЕДУПРЕЖДЕНИЕ Запрещается проводить какие-либо подгоночные операции на вкладышах.

20. Осмотрите коленчатый вал. Трещины не допускаются. На поверхностях, сопрягаемых с рабочими кромками сальников, не должно быть царапин, забоин, рисок. При обнаружении замените вал.

21. Измерьте микрометром наружный диаметр Dн коренных шеек. Фактический зазор между вкладышами коренных подшипников и коренными шейками коленчатого вала определяют по методике, изложенной для шатунных вкладышей.

Номинальный расчетный зазор составляет 0,026–0,073 мм. Предельный зазор – 0,15 мм.

Если фактический расчетный зазор меньше предельного, можно снова использовать вкладыши, которые были установлены.

Если зазор больше предельного, замените на этих шейках вкладыши новыми номинальной толщины (1,824–1,831 мм).

Если шейки коленчатого вала изношены и перешлифованы до ремонтного размера, замените вкладыши ремонтными (увеличенной толщины):

«0,25» = 1,949–1,956 мм;

«0,50» = 2,074–2,081 мм;

«0,75» = 2,199–2,206 мм;

«1,0» = 2,324–2,331 мм.

Номинальный диаметр коренных шеек 50,799–50,819 мм. Шейки шлифуют, если на них есть забоины и риски или износ (или овальность) составляет более 0,03 мм, уменьшая диаметр с шагом 0,25 мм так, чтобы получить (в зависимости от степени износа) следующие значения:

«0,25» = 50,549–50,569 мм;

«0,50» = 50,299–50,319 мм;

«0,75» = 50,049–50,069 мм;

«1,0» = 49,799–49,819 мм.

ПРИМЕЧАНИЕ Обозначения «0,25» и др. указывают, насколько уменьшается диаметр шеек коленчатого вала после шлифовки. Соответствующее клеймо ставят на первой щеке коленчатого вала, например К 0,75; Ш 0,50.

22. Установите вал крайними коренными шейками на призмы и проверьте индикатором:

– осевое биение остальных коренных шеек (не более 0,03 мм);

– осевое биение посадочных поверхностей под звездочку и подшипник первичного вала коробки передач (не более 0,04 мм);

– смещение осей шатунных шеек от номинальной плоскости, проходящей через оси шатунных и коренных шеек (не более ±0,35 мм);

– торцовое биение фланца на диаметре 68 мм (не более 0,025 мм).

ПРИМЕЧАНИЕ Проверка биения в гаражных условиях практически невыполнима, поэтому проводите ее в мастерских, имеющих специальное оборудование.

23. Осмотрите заглушки каналов системы смазки. Проверьте надежность их посадки отверткой, не прилагая значительных усилий. Если заглушки установлены ненадежно, замените их. Заглушки установите на герметик УГ-6 и зачеканьте в трех местах.

ПОЛЕЗНЫЙ СОВЕТ Не рекомендуем самостоятельно вскрывать заглушки для очистки каналов, которая, безусловно, полезна. Обратитесь в мастерские, имеющие специальное оборудование, или промойте каналы, не вскрывая заглушки, для чего...

...залейте в радиальные каналы (показаны стрелками) бензин, предварительно заглушив их с одной стороны деревянными пробками. Выдержите не менее 20 мин и промойте каналы бензином, впрыскивая его резиновой грушей. Деревянные заглушки снимите после промывки соединительных каналов (показаны пунктиром). При необходимости повторяйте промывку до вытекания чистого бензина.

Вам потребуются: динамометрический ключ, молоток, приспособление для установки поршней в цилиндры, ключи «на 10», «на 13», «на 14», «на 17», «на 19», «на 21», «на 22», «на 36» (или газовый), торцовые головки «на 12» и «на 13» (или специальный ключ для болтов крепления головки блока цилиндров), отвертка, монтажная лопатка.

1. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна. Усилием руки протолкните смазанный моторным маслом палец в отверстия поршня и шатуна. Вставьте в проточки бобышек поршня стопорные кольца и дополнительно смажьте палец моторным маслом через отверстия в бобышках поршня.	2. Установите поршневые кольца в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

ПРИМЕЧАНИЕ Нижнее компрессионное кольцо устанавливайте выточкой (показана стрелкой) вниз во вторую канавку. Если на кольце нанесена метка «Верх» или «TOP», то кольцо устанавливайте меткой вверх (к днищу поршня).

3. Сориентируйте кольца. Установите кольца на остальные поршни.

ПРИМЕЧАНИЕ Кольца сориентируйте следующим образом: замок верхнего компрессионного кольца должен располагаться под углом 30–45° к оси поршневого пальца; замок нижнего компрессионного кольца – под углом примерно 180° к оси замка верхнего компрессионного кольца; замок маслосъемного кольца – 90° к оси замка верхнего поршневого кольца.

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).



ПРИМЕЧАНИЕ Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели. В постель и крышку среднего подшипника уложите вкладыши большей ширины (без канавки).

5. Смажьте вкладыши моторным маслом.

6. Установите коленчатый вал в блок цилиндров.

7. Уложите в крышки коренных подшипников нижние (без канавки) вкладыши.

8. Смажьте моторным маслом коренные шейки коленчатого вала.

9. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.

10. Установите крышки (кроме задней) коренных подшипников и смажьте упорные полукольца моторным маслом.

ПРИМЕЧАНИЕ Крышки устанавливайте в тот же блок в соответствии с метками, ориентируя их в ту же сторону, как было до разборки.

11. Установите заднее (металлокерамическое, желтого цвета) и переднее (сталеалюминиевое) упорные полукольца задней опоры коленчатого вала.

ПРИМЕЧАНИЕ Упорные полукольца устанавливайте выемками...

...к опорным поверхностям коленчатого вала.

12. Установите крышку заднего коренного подшипника и болты крышек, затяните их динамометрическим ключом моментом, приведенным в прил. 1.

13. Проверьте плоским щупом осевой зазор коленчатого вала, переместив монтажной лопаткой коленчатый вал до упора. Осевой зазор должен быть 0,06–0,26 мм. Максимально допустимый зазор – 0,35 мм. Если зазор больше, замените упорные полукольца другими, увеличенными на 0,127 мм.

14. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.

15. Вставьте шатунные болты (если их вынимали) и вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.

16. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши

.

17. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца.	18. Установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне, нажмите (например, ручкой молотка) на поршень и сдвиньте его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры.

ПРИМЕЧАНИЕ При установке поршней в цилиндры стрелка на поршне должна быть обращена к передней части двигателя

19. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

20. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

21. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала и совместив метки на шатуне и крышке.

22. Наверните гайки шатунных болтов, не затягивая окончательно. Аналогично установите крышки остальных шатунов.

23. Затяните гайки шатунных болтов динамометрическим ключом моментом, приведенным в прил. 1.

24. Установите держатель заднего сальника коленчатого вала, заменив прокладку. Сцентрируйте держатель относительно фланца вала специальной оправкой (если ее нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов крепления держателя, совместив плоскость держателя с плоскостью разъема блока без перекосов.	25. Установите маховик (предварительно установив переднюю крышку картера сцепления) так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра, и закрепите маховик, затянув болты его крепления моментом, приведенным в прил. 1.

26. Установите детали и узлы в последовательности, соответствующей перечислению: звездочку на коленчатый вал, маслоотделитель, шестерню привода масляного насоса, валик привода масляного насоса, масляный насос (заменив прокладку), масляный картер (заменив прокладку и не затягивая окончательно болты его крепления), головку блока (заменив прокладку). Затяните болты крепления головки в четыре приема в определенной последовательности (см. «Замена прокладки головки блока цилиндров»).

27. Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась напротив метки на корпусе подшипников. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров. Закрепите корпус, затягивая гайки в определенной последовательности (см. «Замена распределительного вала») моментом, приведенным в прил. 1.

28. Установите башмак натяжителя цепи. Поверните коленчатый вал так, чтобы совместить метку на звездочке коленчатого вала с меткой на блоке цилиндров. Наденьте цепь на звездочку, не меняя положения коленчатого вала.

29. Наденьте цепь на звездочку валика привода масляного насоса и, натянув ведущую ветвь, установите звездочку на валик, не затягивая окончательно болт ее крепления. Прикрепите к цепи проволоку и поднимите цепь в полости привода вверх (или зацепите сверху крючком и поднимите).

30. Наденьте цепь на звездочку распределительного вала, натяните ведущую ветвь и установите звездочку на вал, обеспечив совпадение метки на звездочке и прилива на корпусе подшипников и не затягивая окончательно болт ее крепления.

31. Установите натяжитель цепи (если его снимали при разборке головки блока цилиндров). Поверните коленчатый вал на два оборота в направлении вращения, чтобы обеспечить нужное натяжение цепи. Проверьте одновременное совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников.

32. Если метки не совпадают, повторите установку цепи. Если метки совпадают, окончательно затяните болты звездочек и отогните края стопорных шайб болтов звездочек. Установите крышку головки блока, заменив прокладку.

33. Установите крышку цепи привода распределительного вала с передним сальником коленчатого вала, заменив прокладку. Сцентрируйте держатель относительно фланца вала специальной оправкой (если оправки нет, центрируйте держатель по рабочей кромке сальника, временно установив на хвостовик коленчатого вала шкивы) и затяните болты и гайки крепления крышки.

ПРИМЕЧАНИЕ Болты, одновременно крепящие кронштейн насоса гидроусилителя рулевого управления, затягивайте после установки насоса.

34. Окончательно затяните болты крепления масляного картера. Установите шкивы коленчатого вала.

35. Установите остальные детали и узлы в порядке, обратном снятию.

ПОЛЕЗНЫЙ СОВЕТ После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу: 1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений. 2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу.

Частота вращения коленчатого вала, мин-1	Время работы, мин
820-900	2
1000	3
1500	4
2000	5

Не доводите работу двигателя до максимальных режимов.

3. Во время работы проверьте герметичность двигателя и его систем, давление масла, установку зажигания, частоту вращения на холостом ходу, обратите внимание на наличие посторонних шумов.

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.
