5.1. Сцепление

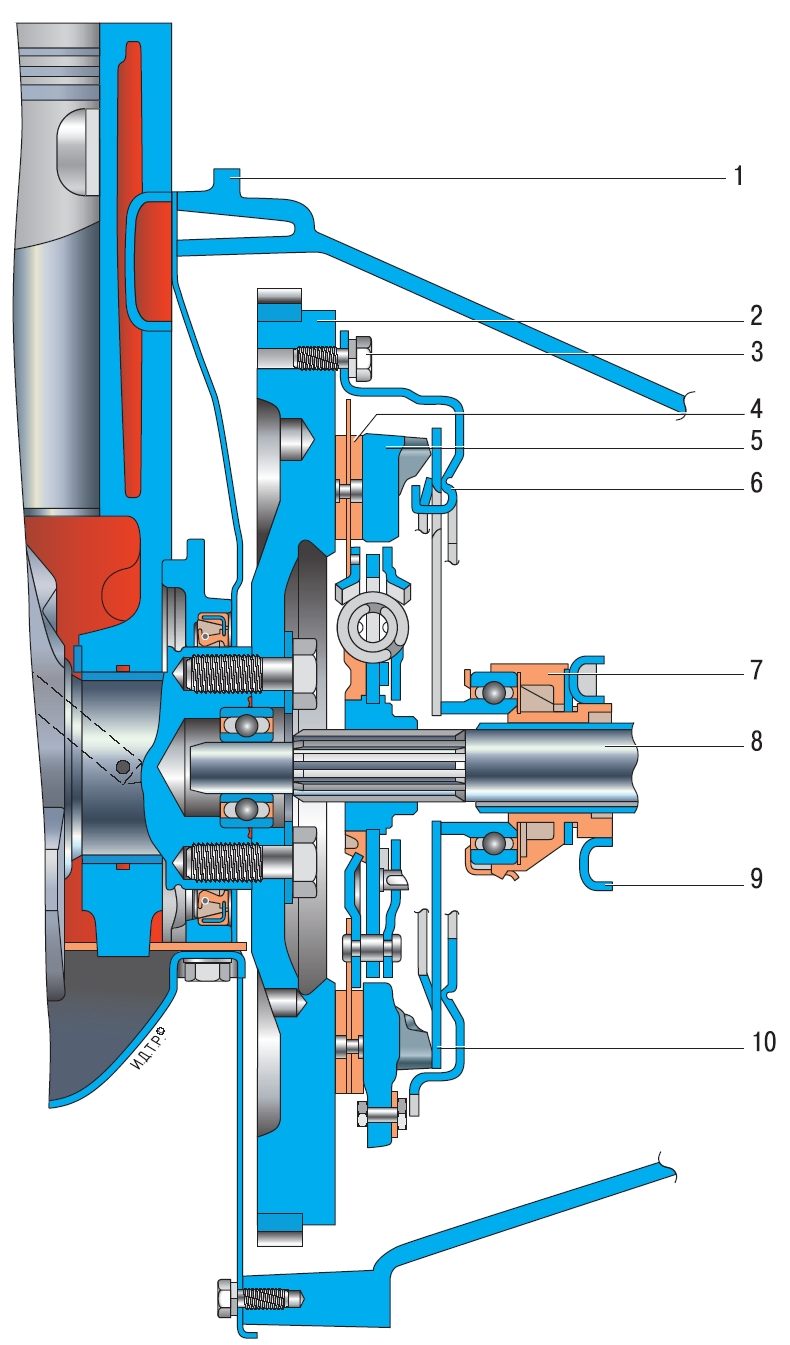

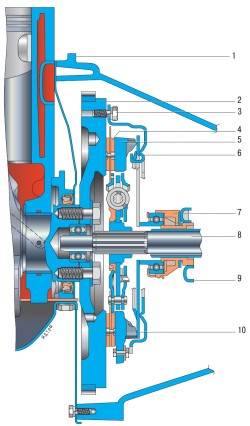

Рис. 5.1. Сцепление в сборе: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина

На автомобиле установлено однодисковое, сухое, постоянно замкнутое сцепление с центральной диафрагменной пружиной. Устройство сцепления показано на рис. 5.1.

Рис. 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка

Привод сцепления гидравлический, беззазорный, с автоматической компенсацией износа фрикционных накладок ведомого диска. Привод состоит из главного 2 (рис. 5.2) и рабочего 11 цилиндров, педали сцепления, трубки 1 гидропривода выключения сцепления и шланга.

ПОЛЕЗНЫЕ СОВЕТЫ Чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По той же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль. Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Проверьте техническое состояние сцепления следующими способами.

1. Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов.

2. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов.

3. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода.

Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Вам потребуются: ключ «на 8», шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость.

ПОЛЕЗНЫЙ СОВЕТ Работу проводите с помощником на смотровой канаве.

1. Залейте (или долейте) жидкость в бачок до нижней кромки заливной горловины.

2. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости.

3. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой.

ПРИМЕЧАНИЕ Помощник должен нажимать на педаль резко, с интервалами между нажатиями 2–3 с.

4. Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

5. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления.

6. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

ПРЕДУПРЕЖДЕНИЕ Не допускайте падения уровня жидкости в бачке ниже метки «min». Своевременно доливайте жидкость, иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново.

7. Снимите шланг с клапана прокачки и наденьте колпачок.

8. Долейте тормозную жидкость в бачок главного цилиндра до уровня метки «max».

Снимайте бачок при чрезмерном загрязнении тормозной жидкости и появлении отложений на стенках бачка.

Вам потребуются: ключ «на 10», пассатижи, емкость для тормозной жидкости, тормозная жидкость.

1. Отверните пробку бачка.	2. Отверните гайку крепления кронштейна бачка.

3. Выньте бачок из кронштейна.

4. Слейте из бачка жидкость.

5. Осмотрите бачок. При обнаружении отложений...	6. ...ослабьте хомут крепления шланга и отсоедините его.

ПРИМЕЧАНИЕ Бачок можно промыть и использовать повторно.

7. Установите бачок в порядке, обратном снятию.

8. Залейте жидкость и прокачайте гидросистему (см. «Прокачка гидропривода сцепления»).

Главный цилиндр снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой).

Вам потребуются: ключ «на 13» (торцовая головка с удлинителем), пассатижи, резиновая груша.

1. Откачайте резиновой грушей жидкость из бачка.

2. Ослабьте хомут крепления шланга и отсоедините его от главного цилиндра.

3. Отведите шланг в сторону.

4. Выверните гайку крепления трубопровода из главного цилиндра. Извлеките трубопровод из отверстия главного цилиндра и отведите его в сторону.	5. Отверните две гайки крепления цилиндра и...

6. ...снимите его с автомобиля.

7. Установите цилиндр в порядке, обратном снятию.

8. Прокачайте гидропривод сцепления (см. «Прокачка гидропривода сцепления»).

Рабочий цилиндр снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.

Вам потребуются: ключи «на 13», «на 17».

1. Ослабьте наконечник шланга рабочего цилиндра.	2. Выверните два болта кронштейна крепления рабочего цилиндра к картеру сцепления.

3. Снимите кронштейн.

4. Выньте толкатель рабочего цилиндра из вилки выключения сцепления и снимите защитный колпачок вместе с толкателем.	5. Удерживая наконечник шланга от проворачивания и вращая цилиндр, разъедините их.

6. Слейте жидкость из привода и цилиндра в заранее подготовленную емкость.

7. Установите новый рабочий цилиндр в порядке, обратном снятию.

8. Прокачайте гидропривод сцепления (см. «Прокачка гидропривода сцепления»).

Вам потребуются: ключ «на 14», «на 17», «на 19».

1. Удерживая ключом 1 от проворачивания штуцер шланга, ключом 2 отверните гайку трубопровода и отсоедините его.	2. Снимите скобу крепления штуцера к кронштейну кузова.

3. Слейте жидкость из привода в заранее подготовленную емкость.

4. Выверните наконечник шланга из рабочего цилиндра.

ПРЕДУПРЕЖДЕНИЕ Не потеряйте уплотнительную шайбу.

5. Установите новый шланг в порядке, обратном снятию.

6. Прокачайте гидропривод сцепления (см. «Прокачка гидропривода сцепления»).

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

– повышенный (по сравнению с привычным) шум при включении сцепления;

– рывки при работе сцепления;

– неполное включение сцепления (сцепление «буксует»);

– неполное выключение сцепления (сцепление «ведет»).

ПОЛЕЗНЫЕ СОВЕТЫ Работа по снятию и установке сцепления весьма трудоемка, поэтому предварительно обязательно убедитесь, что неисправности не вызваны дефектами привода сцепления. Если после разборки сцепления не будут обнаружены явные признаки неисправности отдельных узлов, замените все узлы одновременно. Так как перед снятием сцепления необходимо снять коробку передач, работайте с помощником.

Вам потребуются: ключ «на 8», две отвертки, оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерню).

1. Установите автомобиль на смотровую канаву или подъемник.

2. Снимите коробку передач (см. «Снятие и установка коробки передач»).

3. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, кернением) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).	4. Выверните шесть болтов крепления нажимного диска к маховику, удерживая монтажной лопаткой маховик от проворачивания.

5. Снимите нажимной и ведомый диски, придерживая при этом ведомый диск.	6. Осмотрите ведомый диск. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, а поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск (или фрикционные накладки) необходимо заменить.

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины сломаны, замените диск. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если величина биения превышает 0,5 мм, диск замените.	8. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Трещины на диафрагменной пружине не допускаются. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа.

9. Установите сцепление в порядке, обратном снятию.



ПРИМЕЧАНИЕ Перед затягиванием болтов крепления нажимного диска тщательно отцентрируйте ведущий диск оправкой. Если этого не сделать, установка коробки передач будет затруднена.

Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления.

1. Снимите коробку передач (см. «Снятие и установка коробки передач»), если она не была снята для ремонта сцепления.

2. Выведите подшипник из зацепления с вилкой.	3. Отведите вилку и...

4. ...снимите подшипник.

5. Установите новый подшипник в порядке, обратном снятию.

6. Смажьте шлицы первичного вала тонким слоем смазки ЛСЦ-15 или Литол-24.

7. Установите коробку передач и снятые узлы в порядке, обратном снятию.
