5.4.3. Снятие, установка и регулировка привода дроссельной заслонки
 |
Привод газа очень чувствителен к перегибам. Поэтому при установке обращаться
с ним необходимо очень осторожно. Перегиб впоследствии может привести
к обрыву троса. Поэтому тросы, имеющие перегибы, ставить не следует.
У автомобилей, имеющих автоматическую регулировку скорости движения “Темпостат”
у рычага дроссельной заслонки имеется дополнительный привод газа. Если
необходимо, он отсоединяется аналогично обычному приводу газа.
У дизельного двигателя 320d отсутствует привод газа. Положение педали
газа передается системе управления через датчик педали.
|
|
|
 |

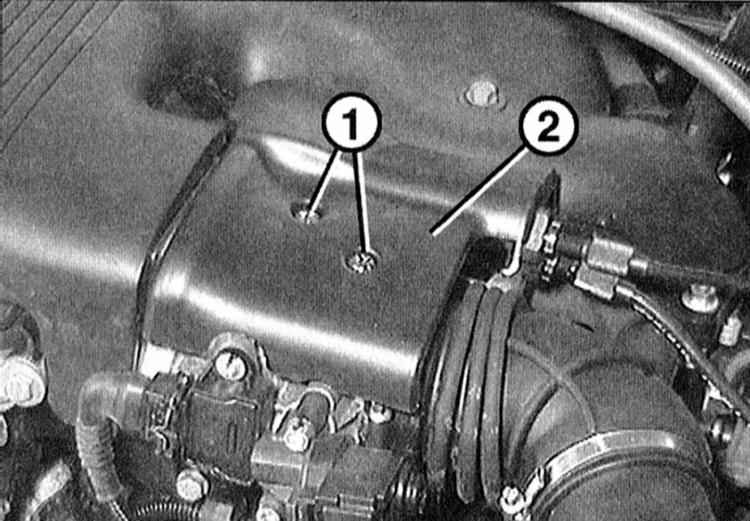

1 Модели 316i, 318i: Отверните винты крепления -1-
у элемента дроссельной заслонки и снимите крышку -2-.
|
 |

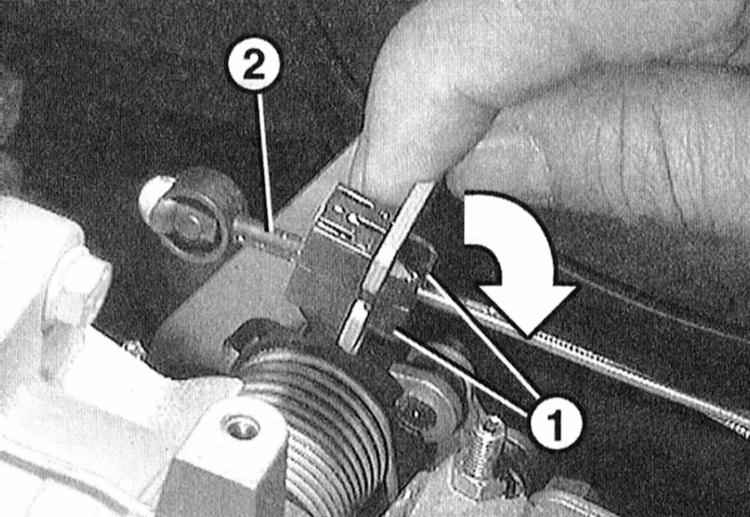

2 Дайте газ на рычаге дроссельной заслонки (стрелка на иллюстрации),
чтобы разгрузить тягу газа.
|
3 Сожмите пластмассовый зажим на планках -1-, выньте из отверстия
рычага дроссельной заслонки и снимите с тяги -2-.
4 Выньте тягу через паз на рычаге.
 |

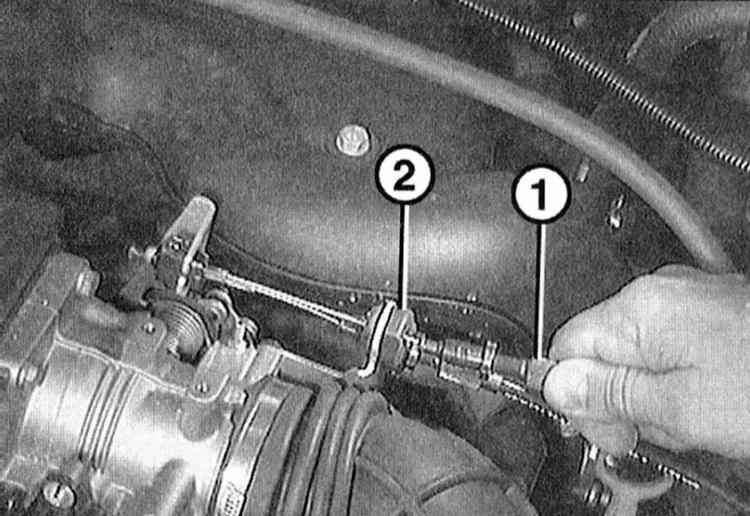

5 Выньте оболочку с регулировочным винтом -1- назад из резиновой
втулки -2- на опоре. Выньте вбок резиновую втулку из опоре.
|
|
|
|
|
|
6 Вставьте резиновую втулку в опору.
7 Наденьте пластмассовый зажим через тягу.
8 Дайте на рычаге дроссельной заслонки немного газа. Вставьте трос
через паз и зафиксируйте пластмассовый зажим.
9 Проверьте регулировку привода газа, при необходимости отрегулируйте.
10 Модели 316i, 318i: Закрепите крышку на узле дроссельной
заслонки.
|
|
|
|
|
11 Рычаг дроссельной заслонки должен прилегать к упору холостого
хода и привод газа должен быть слегка натянут. При необходимости
поверните регулировочный винт -1- на опоре так, чтобы тяга натянулась.
12 После этого вверните регулировочный винт -1- на 1/4 оборота.
Теперь тяга имеет небольшой люфт. Потянув за оболочку тяги, можно
определить люфт. Люфт не должен превышать 3 мм, после чего рычаг
дроссельной заслонки должен начать двигаться.
13 Попросите ассистента полностью прижать педаль газа. При этом
рычаг дроссельной заслонки должен занять положение максимального
газа. В противном случае следует немного подтянуть тягу газа.
|
|
СТО проверяет положение полного газа путем присоединения диагностического
прибора, который проверяет угол открывания дроссельной заслонки
через показания потенциометра заслонки.
|
14 Автомобили с АТ: Проедьте на автомобиле и проверьте
работу устройства кик-даун. Если АТ при включении полного газа не
переключается на низкую передачу, необходимо обратиться на СТО для
проведения регулировки привода газа.
|
|
|
|
