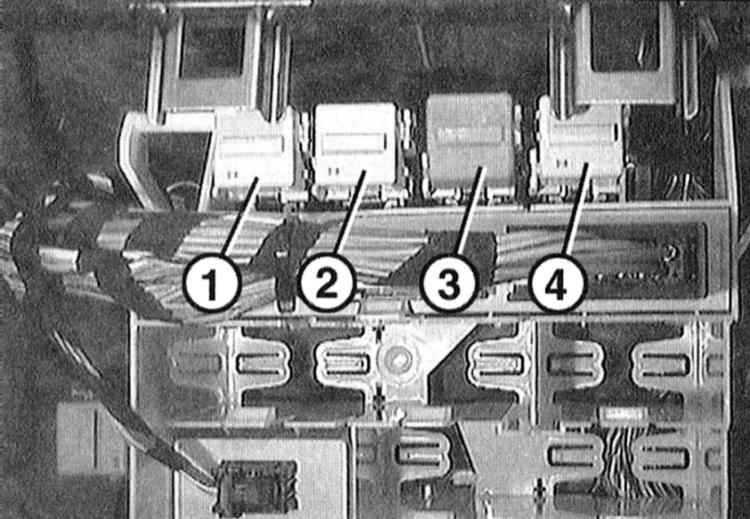

5.4.1. Снятие, установка и проверка реле топливного насосаДержатель
реле
 |
| 1 — реле топливного насоса
2 — реле вентилятора отопителя | 3 — реле противотуманных
фар
4 — реле звукового сигнала |
Реле топливного насоса
находится на держателе реле позади блока предохранителей. Оно снабжает топливный
насос электрическим током. Посредством предохранительного выключателя оно прерывает
подачу топлива, когда при включенном зажигании не подаются импульсы оборотов,
например, когда двигатель заглох.
Если для проверки системы впрыска необходимо
включить топливный насос при неработающем двигателе, отсоедините реле и соедините
коротким вспомогательным кабелем клеммы 30 и 87b. Диаметр провода должен составлять
1.5 мм.
| |
| 1 Снимите вещевой ящик, обратитесь к Разделу Снятие
и установка левого вещевого ящика и Снятие и установка
правого вещевого ящика.
2 Выньте с помощью небольшой отвертки сбоку лампу
подсветки и расстыкуйте разъем.
 |

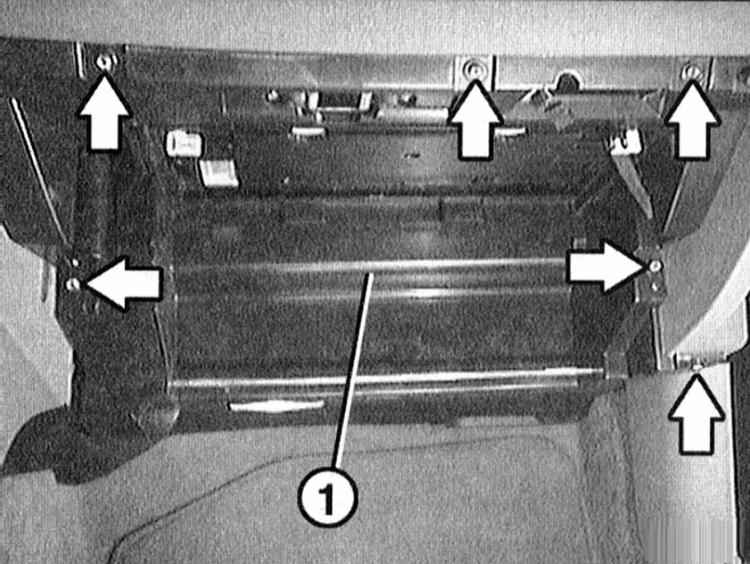

3 Отверните винты (стрелки на иллюстрации) и снимите вниз крышку -1-. С обратной
стороны крышки выньте провод лампы подсветки вещевого ящика. |
 |

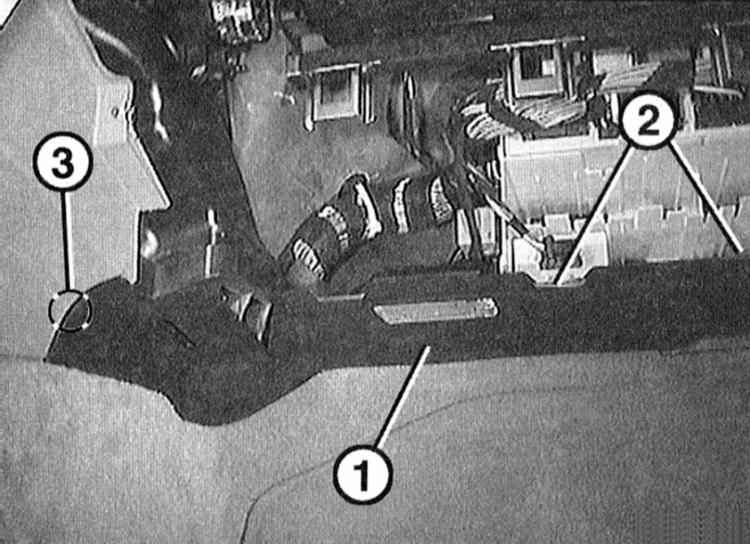

4 Отожмите немного назад крышку -1- и выньте из направляющих -2-. Отсоедините
скобы в районе -3-. |
 |

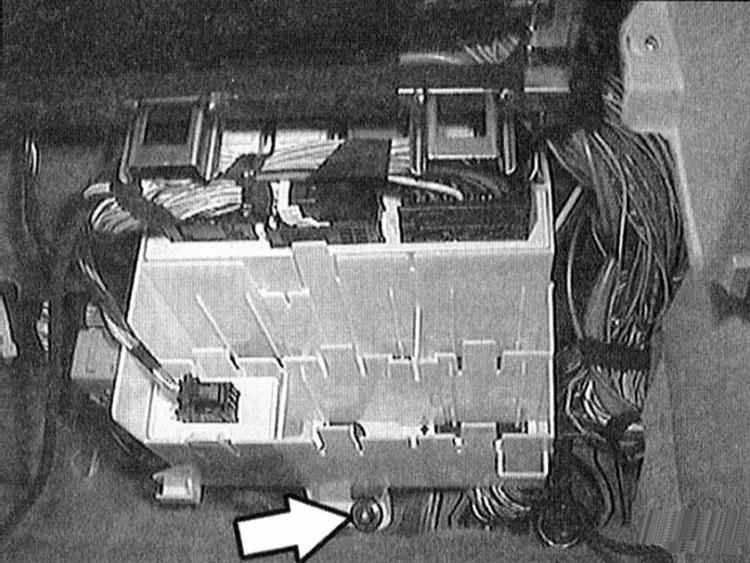

5 Отверните винт (стрелка на иллюстрации) и немного сместите вниз держатель
реле. | 6 Снимите реле топливного насоса -1- . |
|
| |
 |
Для проверки реле топливного насоса аккумуляторная батарея должна быть заряжена.
| 7 Проверьте предохранитель системы впрыска. Расположение
предохранителей показано на схеме в блоке предохранителей.
 |

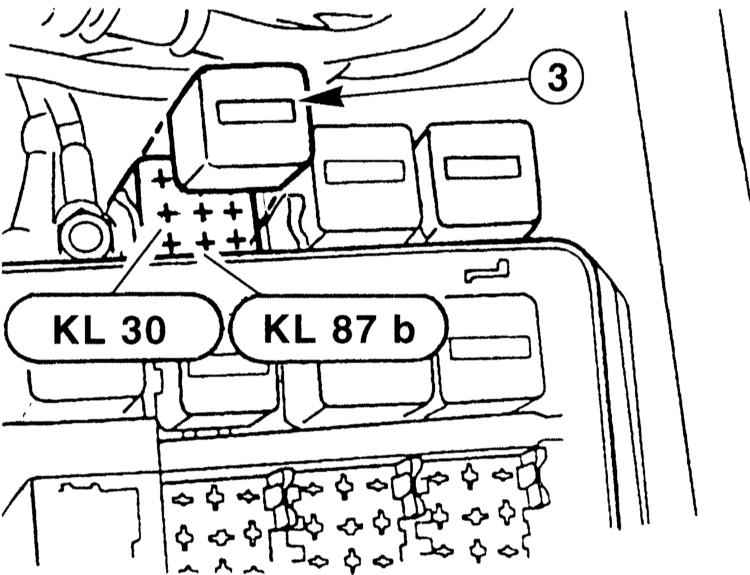

8 Выньте реле -3-.Соедините коротким вспомогательным проводом клеммы 30 и 87b
(дизельный двигатель: клемма 87). При этом не повредите чувствительные контакты
реле. Если слышно, как включается топливный насос, замените реле. |
9 Если насос не работает, проверьте провода, идущие к реле и насосу. При необходимости
замените.
10 Проверьте реле/топливный насос. | |
| |
| 11 Установите на место реле.
|
12 Отклоните вверх держатель реле и закрепите винтом. |
|
13 Вставьте крышку в направляющие. |
|
14 Проложите провод к лампе подсветки вещего ящика с обратной стороны верхней
крышки. Закрепите крышку. | 15 Присоедините лампу подсветки
и зафиксируйте ее.
16 Установите на место вещевой ящик, обратитесь к Разделам
Снятие и установка левого вещевого ящика и Снятие
и установка правого вещевого ящика. | |
|
|
