10.9. Удаление воздуха из тормозной системы

После проведения ремонта тормозной системы, в результате которого скрывались трубопроводы, в систему может попасть воздух. В этом случае воздух необходимо удалить. На наличие воздуха в тормозной системе указывает мягкое продавливание педали тормоза. В этом случае негерметичность следует устранить и удалить из системы воздух.

Если воздух проник в гидросистему ABS, из соображений безопасности удалить воздух следует на СТО. Это имеет место при наличии негерметичности в гидравлическом блоке или если резервуар тормозной жидкости оказался опорожненным или если при удалении воздуха забыли добавить в резервуар жидкость.

Воздух из тормозной системы удаляется качательными движениями педали тормоза, для чего требуется помощь ассистента.
На СТО воздух из тормозной системы удаляется, как правило, с помощью специального устройства. С помощью такого устройства в системе через резервуар для тормозной жидкости создается давление до 2.0 бар.

Если необходимо удалить воздух из всей системы, воздух отдельно удаляется из каждого тормоза.

Это делается обязательно в тех случаях, когда воздух проник в каждый отдельный суппорт. Если заменялся или ремонтировался только один суппорт, как правило, достаточно удалить воздух из соответствующего суппорта.

Последовательность удаления воздуха:

— Суппорт задний правый.
— Суппорт задний левый.
— Суппорт передний правый.
— Суппорт передний левый.

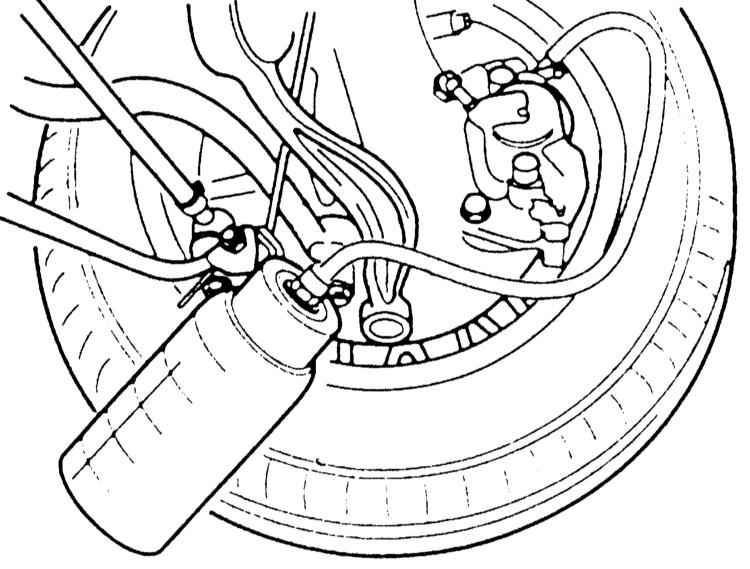

1 Снимите пылезащитный колпачок со штуцера для удаления воздуха. Очистите штуцер, наденьте на него чистый шланг, другой конец шланга опустите в бутылку, наполовину наполненную тормозной жидкостью. Соответствующий шланг и емкость имеются в продаже.

2 Попросите ассистента нажать на педаль тормоза столько раз, сколько необходимо для создания в системе давления. Это ощущается по сопротивлению педали тормоза.
3 Как только давление достигнуто, прижмите педаль ногой и не отпускайте ее.
4 Отверните на пол-оборота штуцер для удаления воздуха накидным ключом, например HAZET I968-7 Вытекающую жидкость соберите в бутылку. Следите за тем, чтобы конец шланга в бутылке постоянно находился ниже уровня жидкости. Если система вскрывается, это заметно по податливости педали тормоза.
5 Как только давление жидкости начнет падать, закройте штуцер.
6 Повторите процесс накачки системы до тех пор, пока в системе не создастся давление. Прижмите педаль тормоза и оставьте на ней ногу. Откройте штуцер удаления воздуха. Откройте штуцер до тех пор, пока не начнет падать давление. После этого закройте штуцер.
7 Процесс удаления воздуха повторите до тех пор, пока в тормозной жидкости, поступающей в емкость для прокачки, не будут отсутствовать воздушные пузыри.
8 После завершения процесса прокачки снимите шланг со штуцера и наденьте на штуцер защитный колпачок.

В процессе удаления воздуха периодически следите за резервуаром для тормозной жидкости. Уровень жидкости не должен существенно понижаться. В противном случае в систему может попасть воздух. Доливайте в систему обязательно только новую тормозную жидкость!

9 Воздух из других суппортов удаляется аналогичным образом.

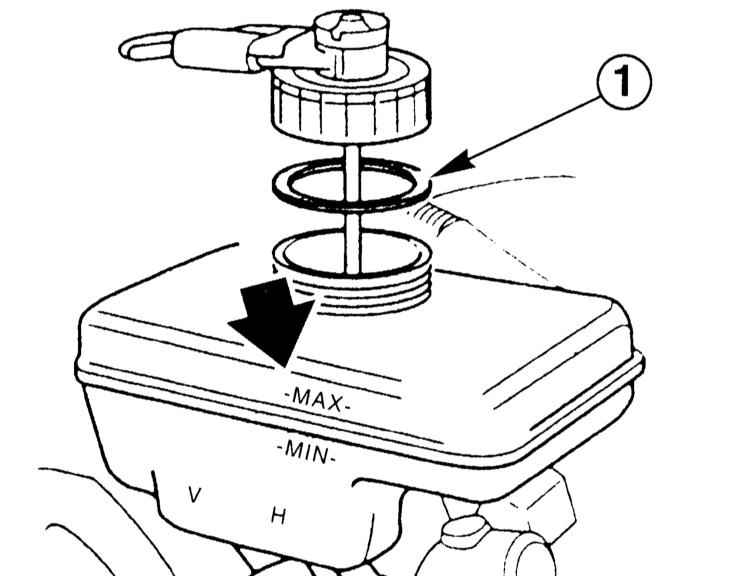

10 После завершения процесса удаления воздуха в резервуар необходимо долить жидкость до отметки “МАХ”. Проверьте состояние уплотнительной прокладки -1- крышки резервуара.

11 После удаления воздуха из системы при нажатии на педаль тормоза она не должна мягко уходить вниз. Если же это происходит, следует еще раз повторить процесс удаления воздуха.

— Закреплены ли тормозные шланги?
— Закреплен ли тормозной шланг в держателе?
— Затянуты ли штуцеры для удаления воздуха?
— Залито ли достаточное количество тормозной жидкости?
— На работающем двигателе проверьте герметичность. Для этого нажмите тормозную педаль усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна ослабевать. Проверьте все присоединения на герметичность.

Тормозная жидкость ни в коем случае не должна выливаться или выбрасываться с бытовыми отходами. Местные органы власти информируют водителей о местах ее возможной утилизации.

12 В заключение выполните несколько торможений на дороге с неинтенсивным движением транспорта. При этом необходимо выполнить, как минимум, одно сильное торможение с использованием ABS (узнаете по пульсации педали тормоза).

При этом следите внимательно за следующим позади Вас транспортом.
