10.16. Снятие и установка троса привода стояночного тормоза

1 Снимите рычаг тормоза, обратитесь к соответствующему разделу.
2 Снимите колодки стояночного тормоза, обратитесь к соответствующему разделу.

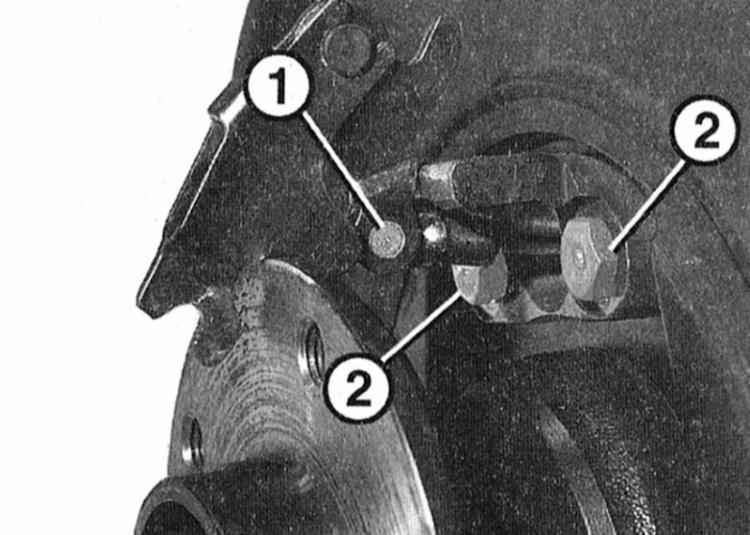

3 Снимите замок колодок тормоза, для этого выньте палец -1-.

4 Отверните болты -3- и снимите опору троса тормоза.
5 Отсоедините трос и вытяните его из защитной трубки.

1 Проложите трос к рычагу тормоза и к заднему тормозу.

Вставляя трос в защитную трубку, следите за тем, чтобы опора троса прилегала к защитной трубке.

2 Соедините трос с пластмассовым зажимом.

3 Вставьте опору троса в трос и закрепите у щита тормоза двумя болтами -2-.

4 Соберите стояночный тормоз, обратитесь к Разделу Снятие и установка колодок стояночного тормоза.
5 Установите рычаг тормоза, обратитесь к соответствующему разделу.
6 Отрегулируйте тормоз, обратитесь к соответствующему разделу.
