1.6. Запуск двигателя от вспомогательного источника питания

1. Поперечное сечение стартового кабеля для бензиновых двигателей объемом до 2.5 л должно составлять не менее 16 мм² (соответствует диаметру около 5 мм). Для дизельных двигателей или бензиновых двигателей объемом более 2.5 л поперечное сечение должно составлять не менее 25 мм². Приведенные данные относятся к автомобилю с разряженной аккумуляторной батареей. Поперечное сечение, как правило, указывается на упаковке кабеля. Рекомендуется покупать стартовый кабель с изолированными зажимами сечением 25 мм², так как такой кабель подойдет для двигателей и меньшего объема.
2. Обе аккумуляторные батареи должны иметь напряжение 12 В.
3. Разряженная аккумуляторная батарея может замерзнуть уже при температуре - 10°С. Перед присоединением стартового кабеля замерзшая аккумуляторная батарея должна быть обязательно разморожена.
4. Разряженная аккумуляторная батарея должна быть включена в сеть автомобиля в соответствии с инструкцией.
5. Проверьте уровень электролита разряженной аккумуляторной батареи. При необходимости долейте дистиллированную воду.
6. Автомобили должны находиться на расстоянии друг от друга, исключающем их контакт. В противном случае, после соединения положительных полюсов цепь замкнется.
7. На обоих автомобилях затяните стояночные тормоза. Рычаг переключения передач установите в положение нейтрального хода, при автоматической трансмиссии установите селектор в положении парковки “Р”.
8. Выключите все потребители электроэнергии.
9. Двигатель автомобиля, питающий аккумуляторную батарею, в процессе пуска должен обязательно работать на холостых оборотах. Таким образом, исключается повреждение генератора вследствие бросков напряжения в процессе запуска.
10. Не допускайте вблизи аккумуляторной батареи наличия огня или горящей сигареты, так как в процессе заряда из аккумуляторной батареи выделяются горючие газы.
11. Следите за тем, чтобы стартовый кабель не был поврежден вращающимися деталями двигателя, например, вентилятором охлаждения.

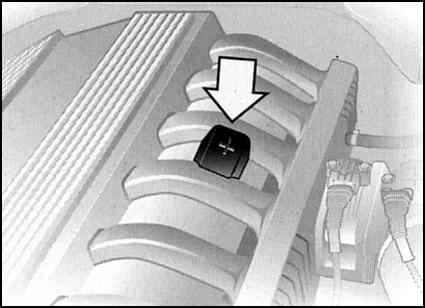

1. Кабель красного цвета присоединяется к положительному полюсу в двигательном отсеке запускаемого автомобиля.

Предварительно откиньте крышку. Если запускаемый автомобиль не является автомобилем BMW 5-й серии, кабель присоединяется к положительному полюсу аккумуляторной батареи.

2. Другой конец красного кабеля присоединяется к положительному полюсу питающей аккумуляторной батареи.

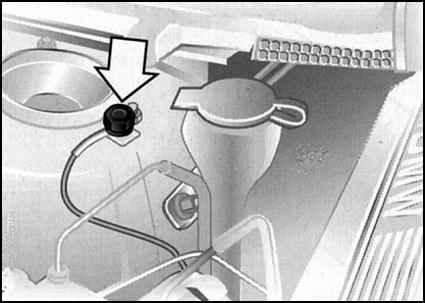

3. Черный кабель присоединяется к точке массы на амортизационной стойке питающего автомобиля.

Лучше всего для этого использовать металлическую часть, надежно соединенную с двигательным отсеком. Если автомобиль не является автомобилем BMW 5-й серии, кабель присоединяется к отрицательному полюсу аккумуляторной батареи.

4. Другой конец черного кабеля присоединяется к точке массы на правой амортизационной стойке питаемого автомобиля. Если питаемый автомобиль не является автомобилем BMW 5-й серии, присоедините кабель к точке массы. Лучше всего для этого использовать металлическую деталь, соединенную резьбой с блоком цилиндров. При неблагоприятных обстоятельствах, в случае присоединения кабеля к отрицательному полюсу разряженной аккумуляторной батареи из-за образования искры и выделения горючего газа батарея может взорваться.

Не допускается соприкосновение клемм стартового кабеля между собой после присоединения кабелей. По этой причине положительные клеммы не должны касаться точек массы (кузова или шасси).

5. Точки присоединения для автомобилей с аккумуляторной батареей в двигательном отсеке:

Подсоединяйте провода для запуска автомобиля от вспомогательного источника в порядке, указанном на иллюстрации номерами (обратите внимание, что провод, идущий от отрицательной клеммы вспомогательной батареи , не подсоединяется к отрицательной клемме севшей батареи)

1 - положительный полюс ( ), питаемая аккумуляторная батарея (А)
2 — положительный полюс ( ) питающей аккумуляторной батареи (В)
3 — отрицательный полюс (-) питающей аккумуляторной батареи (В)
4 — точка массы (Х) на запускаемом автомобиле.
