14.2.6. Замена ламп приборов внутреннего освещения

Лампы главного салонного светильника

ПОРЯДОК ВЫПОЛНЕНИЯ

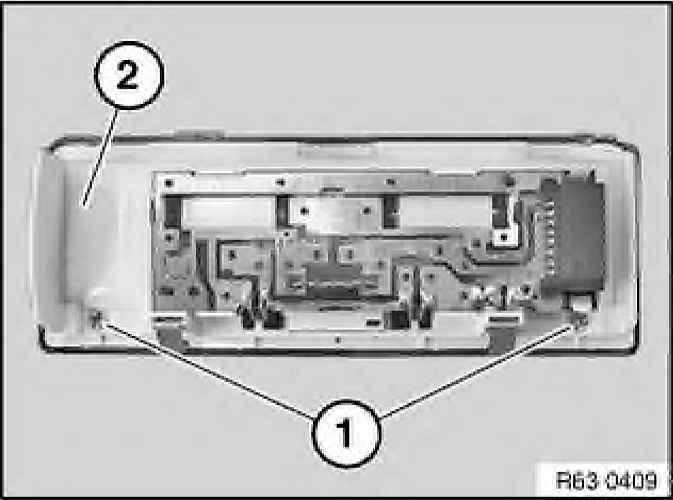

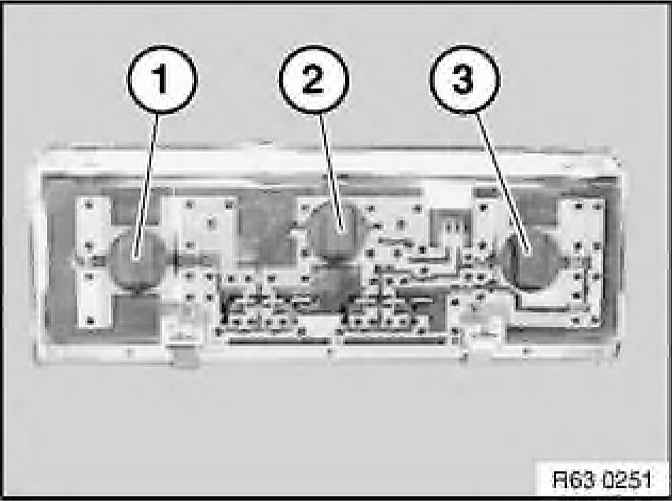

Снимите потолочный светильник в сборе (см. Раздел Снятие и установка приборов внутреннего освещения). На моделях со светильниками индивидуального освещения поверните патрон соответствующей лампы против часовой стрелки и снимите его. Выньте лампу. 1 — Патрон лампы левого индивидуального светильника 2 — Патрон главного салонного светильника 3 — Патрон лампы правого индивидуального светильника На моделях без светильников индивидуального освещения выверните винты (1), снимите потолочный светильник (2) с находящегося под ним рассеивателя и снимите лампы.

Лампа фонаря подсветки косметического зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите фонарь подсветки зеркала (см. Раздел Снятие и установка приборов внутреннего освещения). Разожмите контактные дуги (1) и снимите лампу (2).

Светодиод подсветки внутренних ручек дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

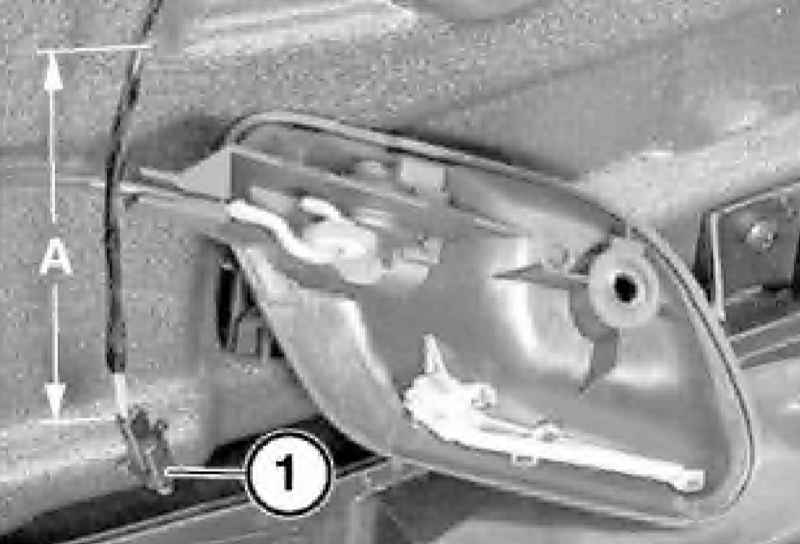

Снимите отделку двери (см. Главу Кузов). Отсоедините светодиод с кабелем (1) от колбы (2). Отрежьте кабель (1) светодиода длиной (А = 10 см) от жгута электропроводки двери. Отрежьте конец провода нового светодиода длиной 16 см. Соедините жгут электропроводки двери и кабель светодиода с помощью стыкового соединителя и кембриков. Зафиксируйте участок ремонта на жгуте электропроводки двери.
