14.3. Стеклоочистители и омыватели

Снятие и установка рычагов и щеток стеклоочистителей

Щетки

ПОРЯДОК ВЫПОЛНЕНИЯ

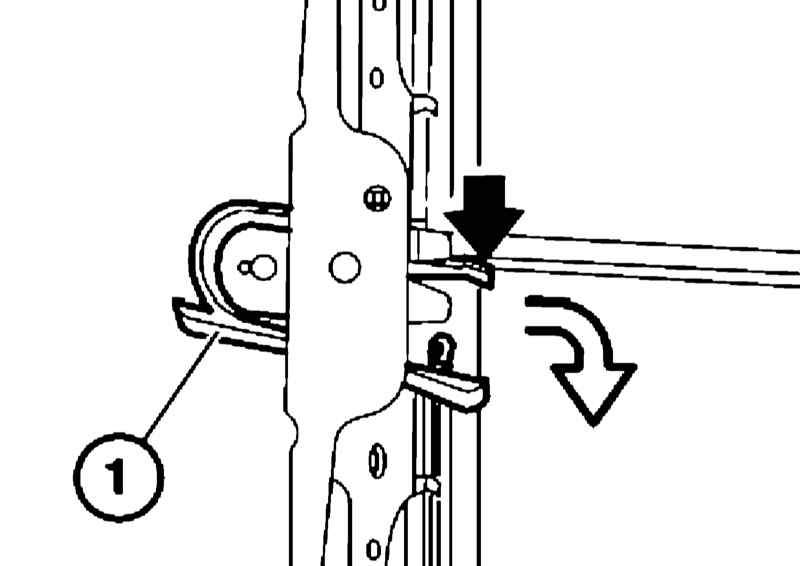

Приведите стеклоочистители в вертикальное положение. Для этого включите зажигание и установить переключатель стеклоочистителей на интервальный режим. Когда стеклоочистители будут находиться в состоянии покоя во время паузы, выключите зажигание, – они встанут в вертикальное положение. Снять пластмассовую крышку (1). Отожмите вниз стопорную пружину, подтяните щетку стеклоочистителя к рычагу и снимите движением вверх.

Рычаги стеклоочистителя

Процедура снятия рычага стеклоочистителя со стороны водителя отличается от соответствующей процедуры на стороне переднего пассажира. Не допускайте деформации рычагов стеклоочистителя при их демонтаже.

Сторона водителя

ПОРЯДОК ВЫПОЛНЕНИЯ

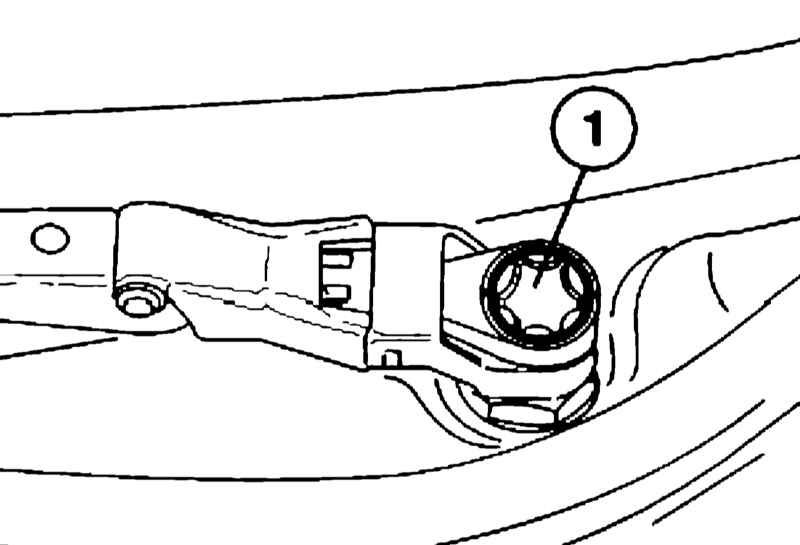

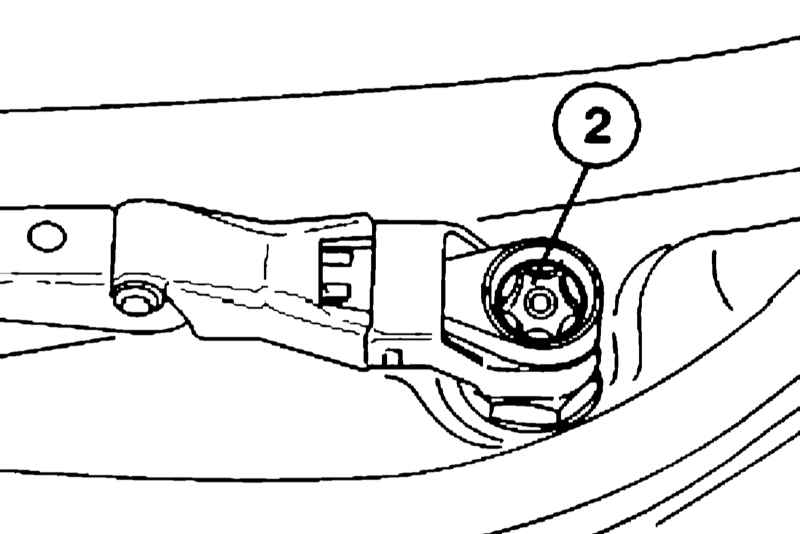

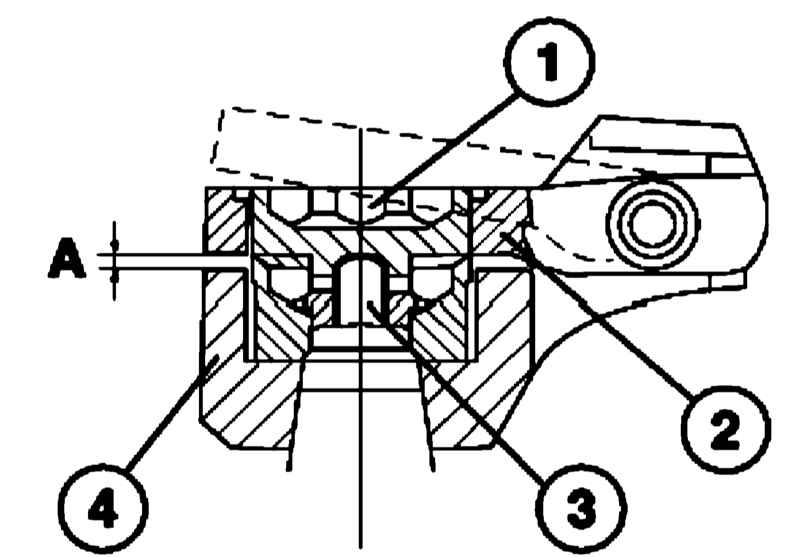

Снимите крышку, закрывающую винт (1), и выверните его. При установке очистите резьбу от излишков смазки и установите новый винт, смазав его фиксирующим герметиком. Отдайте гайку (2) и снимите рычаг стеклоочистителя. При установке вверните винт (1) в направлении толкателя (3) настолько, чтобы был выдержан заданный размер (A = 1.3 мм) между рычагом (2), регулирующим силу прижима, и рычагом (4) стеклоочистителя. Гайку легче будет наживить, если слегка прижать рычаг стеклоочистителя к ветровому стеклу.

Сторона переднего пассажира

ПОРЯДОК ВЫПОЛНЕНИЯ

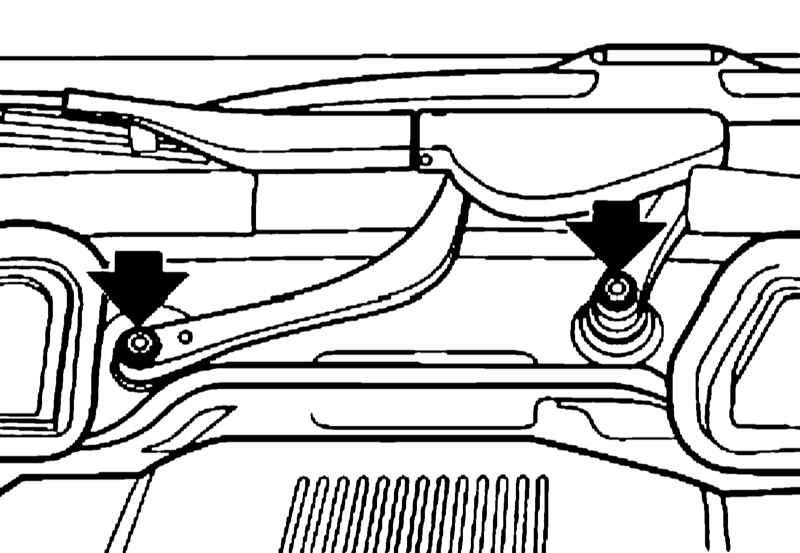

Снимите крышки, закрывающие гайки и отдайте эти гайки. Отсоедините оба рычага стеклоочистителя.
