14.2.2. Снятие и установка фар и их компонентов
|
Ниже приводится описание только снятия. Установка производится в обратном порядке.
|
Фары
|
|
- Снимите указатель поворота (см. Раздел
Снятие и установка прочих приборов наружного освещения).
|

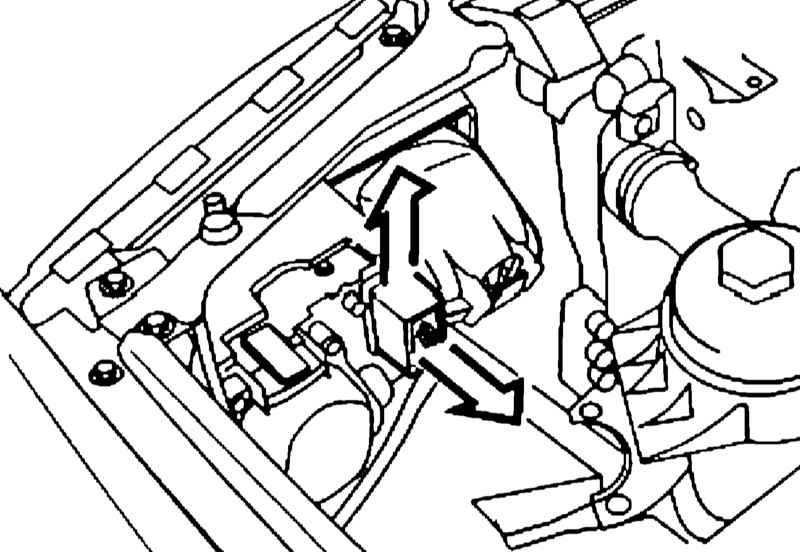

- Поднимите фиксатор и разъедините разъем.
|
|

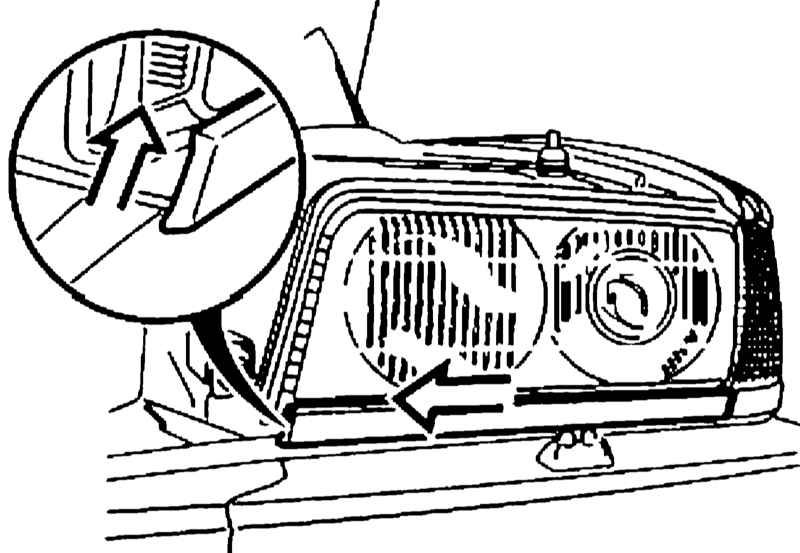

- Отожмите фиксаторы, сместите декоративную планку в сторону центральной решетки, подцепите и снимите ее.
|
|

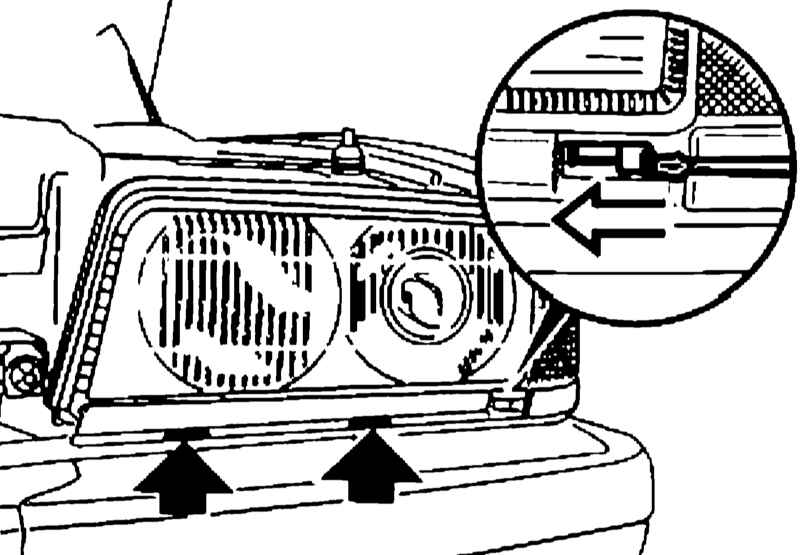

- Сместите защелки внутрь и выверните болты.
|
|

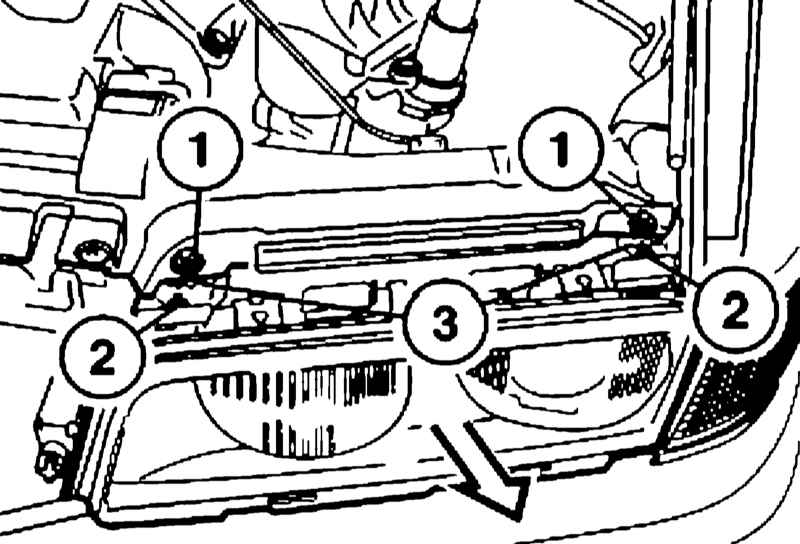

- Ослабьте гайки (1), выверните болты (2) и освободите регулировочные гайки (3)
|
- Снимите фару движением на себя.
- После установки отрегулируйте фару (см. Раздел
Осветительные приборы).
|
|
Рассеиватель и его защитное стекло
|
|
- Снимите фару.
|
- Отожмите фиксаторы и снимите уплотнительную прокладку.
|
|

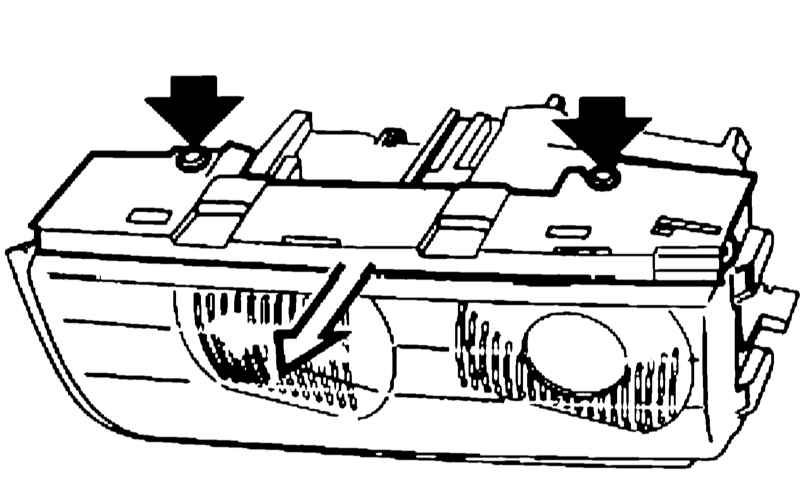

- Ослабьте винты и снимите держатель движением на себя.
|
|

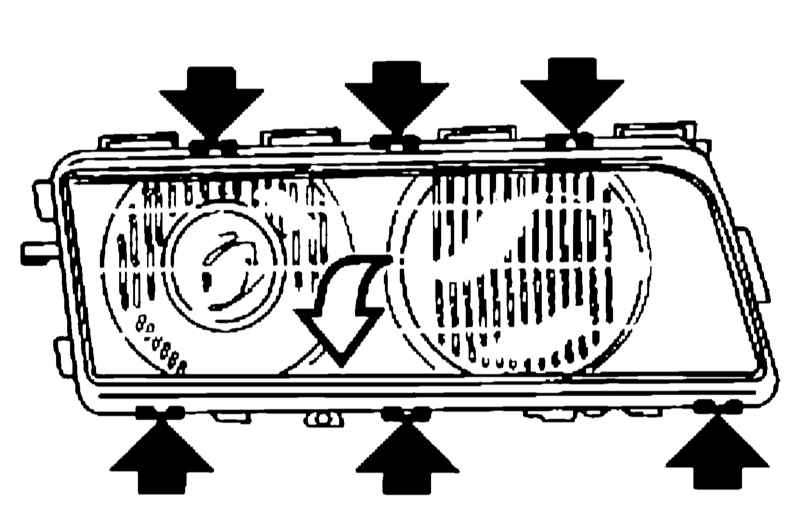

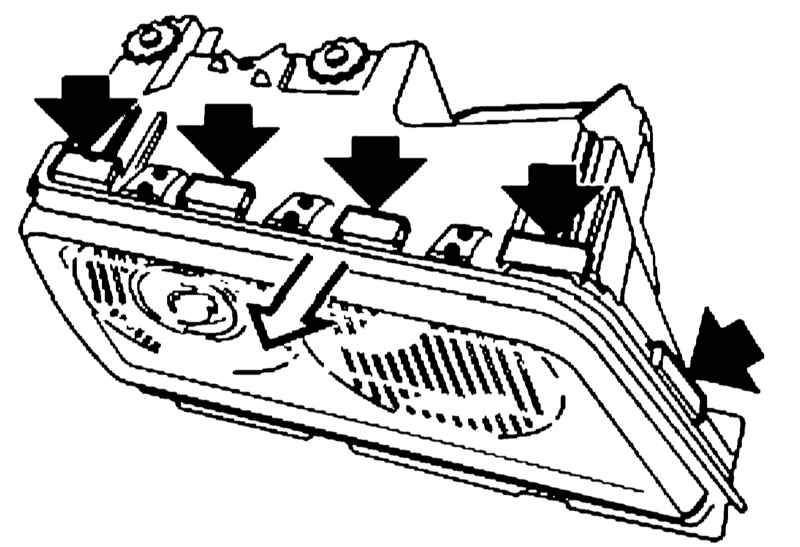

- Отожмите верхние и нижние фиксаторы и снимите защитное стекло рассеивателя.
|
|

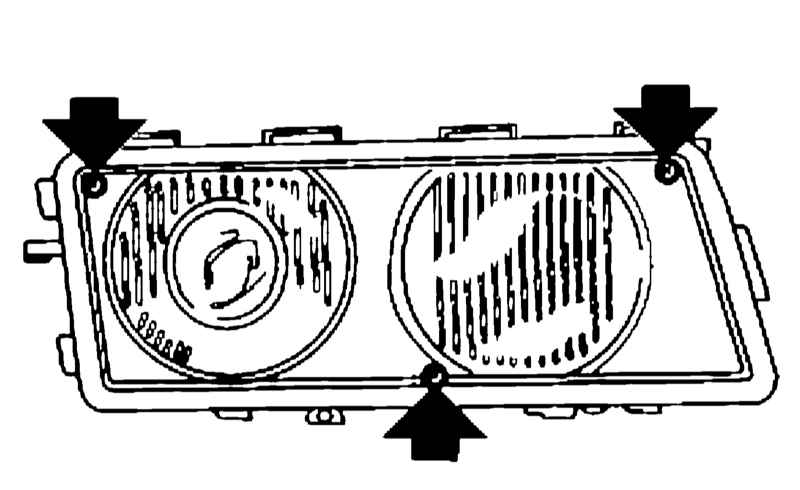

- Выверните винты и снимите рассеиватель с рамкой.
|
|
|
Замена блока управления и блока поджига левой ксеноновой фары
|
|
- Снимите фару.
- Освободите зажим и снимите крышку лампы.
|

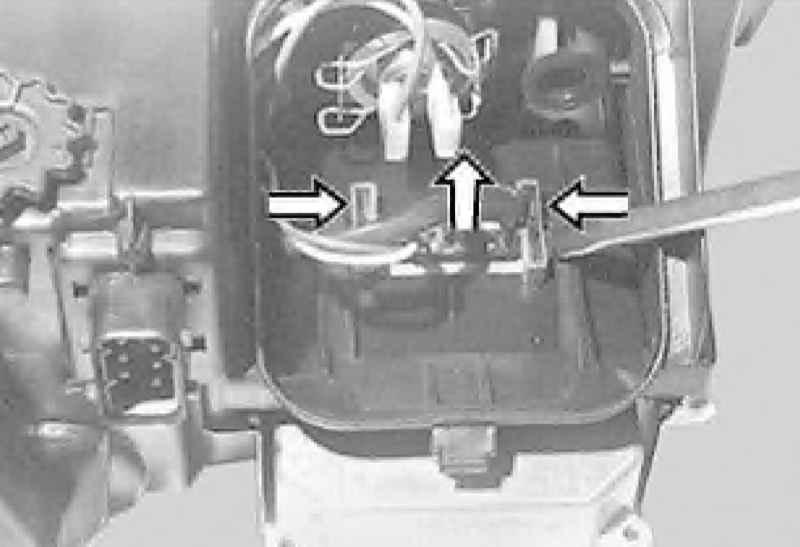

- При снятии блока управления сожмите левый и правый зажимы и извлеките разъем блока управления.
|
|

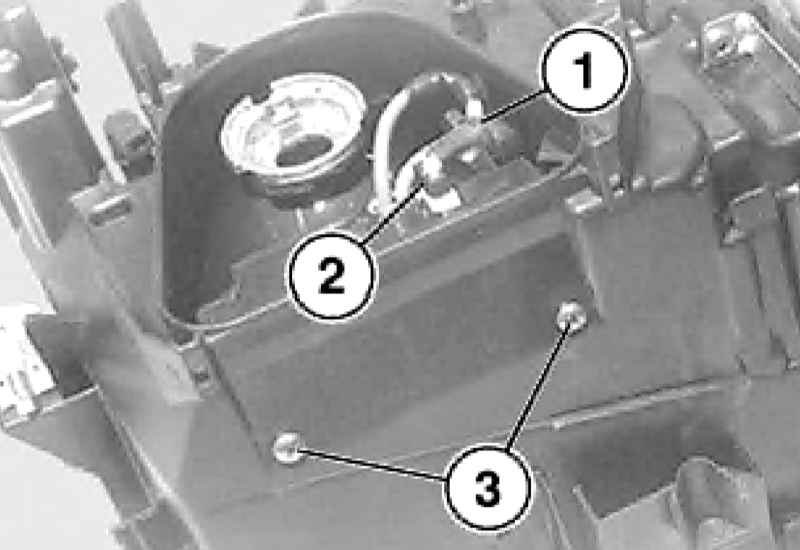

- Снимите хомут (1), разъедините разъем (2), выверните винты (3) и извлеките блок поджига.
|
|

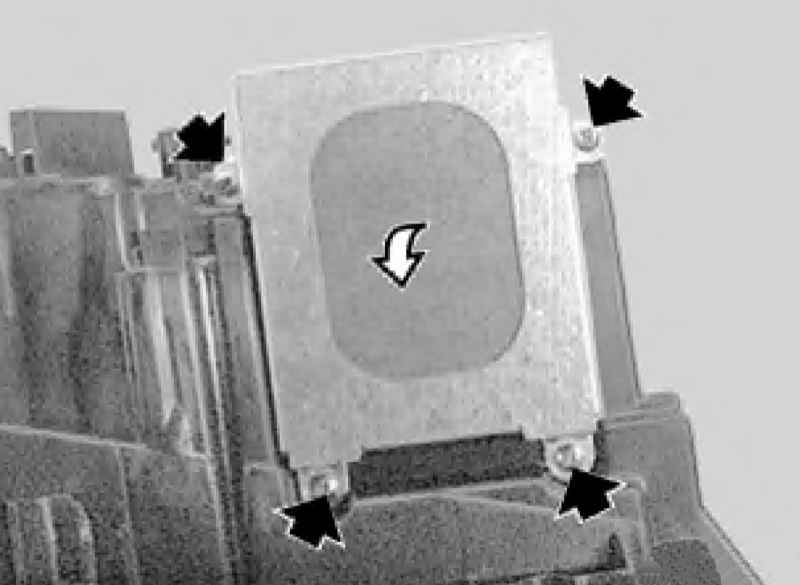

- Выверните винты и снимите крышку вместе с блоком управления.
|
|
|
|
