14.2.5. Замена ламп приборов наружного освещения

Лампы накаливания следует заменять только лампами того же типа. Перед заменой лампы проверьте, чтобы соответствующий световой прибор был выключен. Не берите колбу лампы накаливания голыми пальцами, используйте чистое полотенце или хлопчатобумажные перчатки. Отпечатки пальцев, оставленные на колбе лампы, испаряются и осаждаются на отражателе, что особенно заметно на фарах и противотуманных фарах. Случайно оставленные отпечатки пальцев следует удалить салфеткой, пропитанной спиртом. Не допускается протирать отражатели фар, покрытые защитным лаком, сухой жесткой тряпкой, а также применять для этой цели какие-либо очистители или растворители. Используйте мягкие влажные салфетки.

Галогенные лампы находятся под давлением и могут треснуть. Поэтому при их замене следует пользоваться защитными очками и перчатками. При замене ксеноновых ламп возникает опасность травмирования вследствие высокого напряжения! Обязательно выключите фары и отсоедините электропроводку от батареи. После замены кратковременно включите и выключите фару, чтобы снять остаточное напряжение. В качестве меры безопасности надевайте ботинки с резиновыми подошвами.

Лампы фары (стояночный, ближний и дальний свет)

ПОРЯДОК ВЫПОЛНЕНИЯ

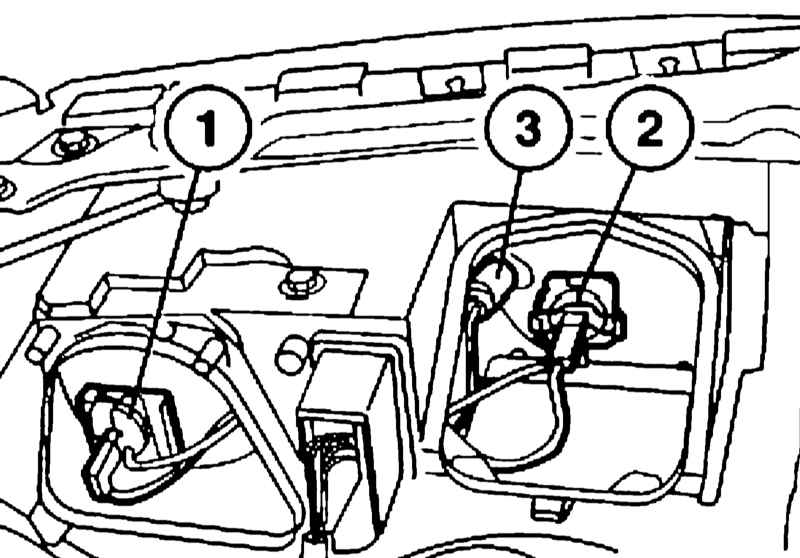

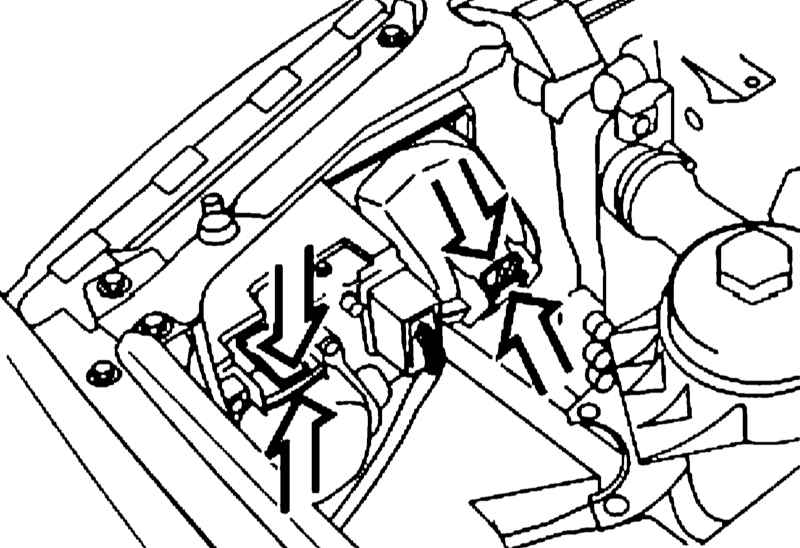

Отожмите фиксаторы вниз и снимите крышки ламп. Разъедините соответствующий разъем, снимите пружинную скобу и выньте лампу. 1 — Ближний свет 2 — Дальний свет 3 — Стояночный свет Для снятия лампы стояночного света снимите патрон и поверните лампу.

Лампа ксеноновой фары

ПОРЯДОК ВЫПОЛНЕНИЯ

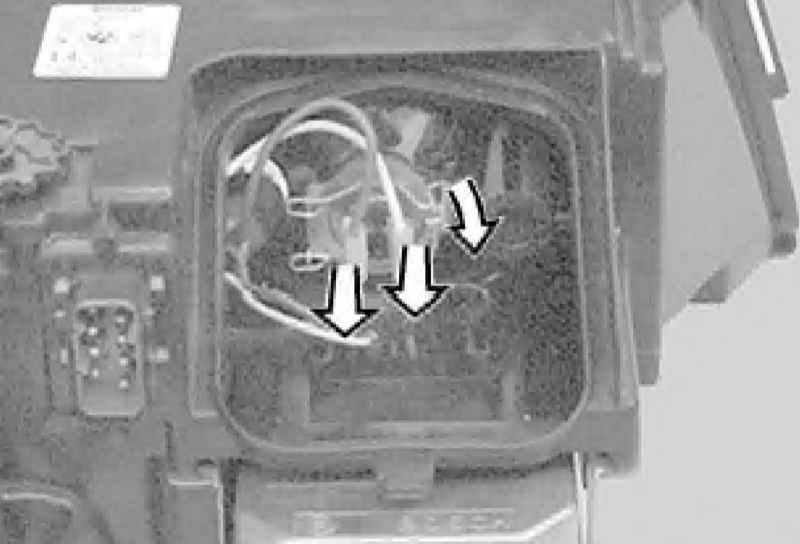

Высвободите зажим и снимите крышку лампы. Разъедините разъем лампы, снимите пружинную скобу и выньте лампу.

Галогенная лампа противотуманной фары

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите противотуманную фару (см. Раздел Снятие и установка прочих приборов наружного освещения), разъедините находящийся под ней разъем, снимите пружинную скобу и выньте лампу.

Лампа переднего указателя поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

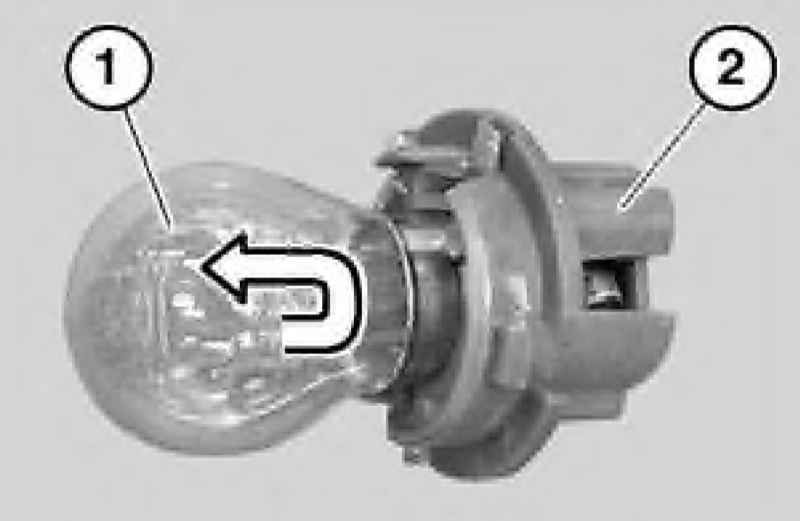

Снимите передний указатель поворота в сборе (см. Раздел Снятие и установка прочих приборов наружного освещения). Выньте лампу (1) указателя поворота из патрона (2) в направлении, указанном стрелкой.

Лампы заднего комбинированного фонаря

ПОРЯДОК ВЫПОЛНЕНИЯ

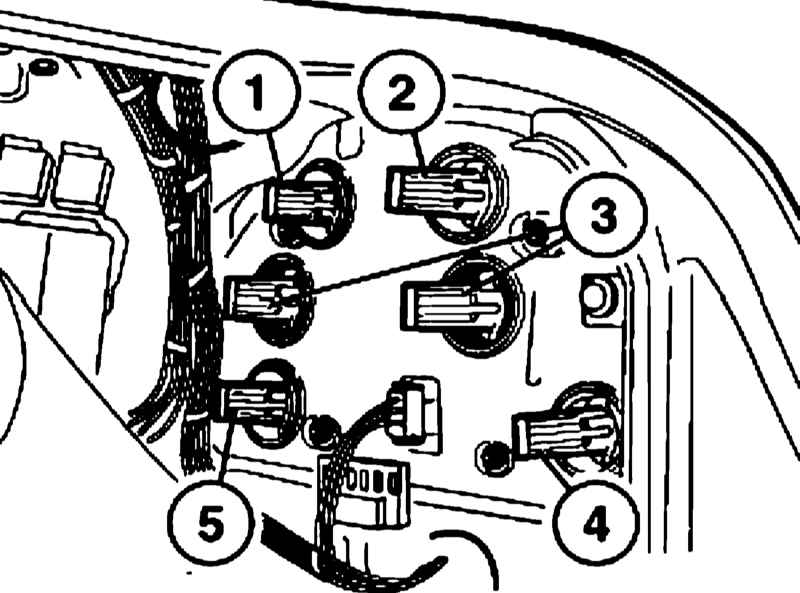

Снимите боковую панель отделки багажного отделения (см. Главу Кузов). Поверните и выньте патрон соответствующей лампы. 1 — Фонарь заднего хода 2 — Указатель поворота 3 — Задний габаритный огонь, задний туманный фонарь 4 — Задний габаритный огонь, светоотражатель 5 — Стоп-сигнал Поверните и выньте лампу из патрона.

Лампы подсветки номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

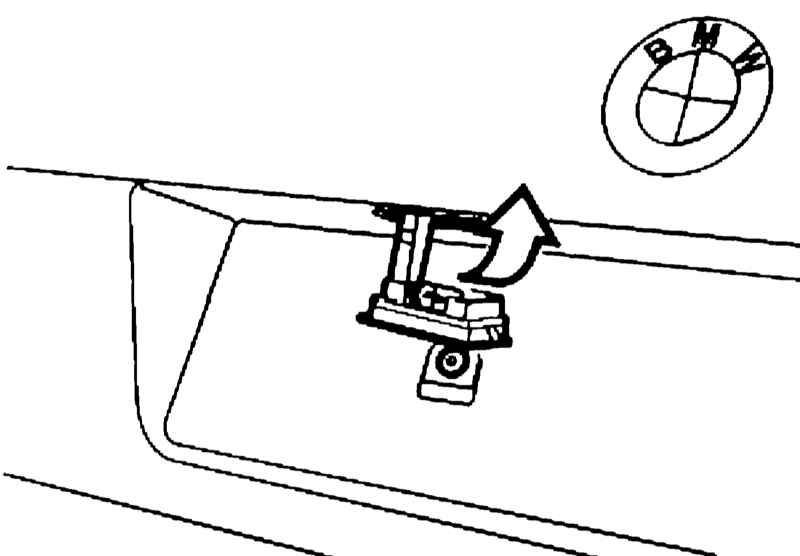

Разожмите фиксатор с правой стороны и вытяните фонарь подсветки номерного знака. Выньте лампу.

Лампы подсветки наружных ручек дверей

ПОРЯДОК ВЫПОЛНЕНИЯ

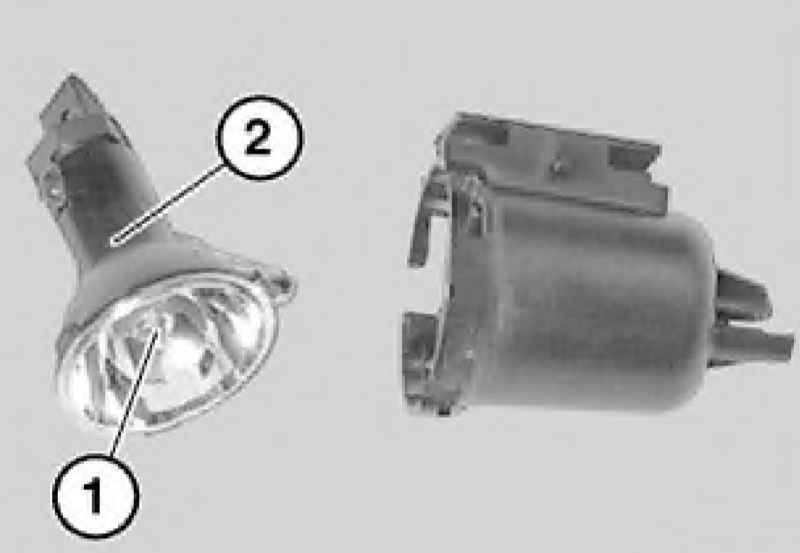

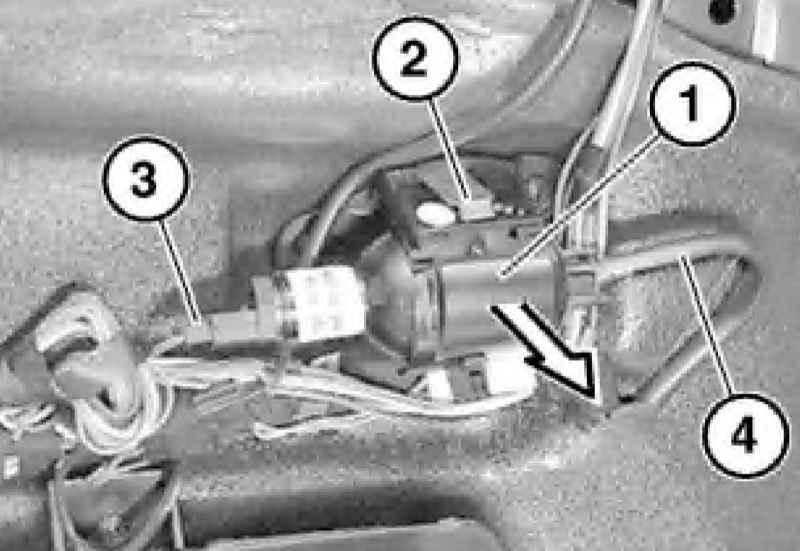

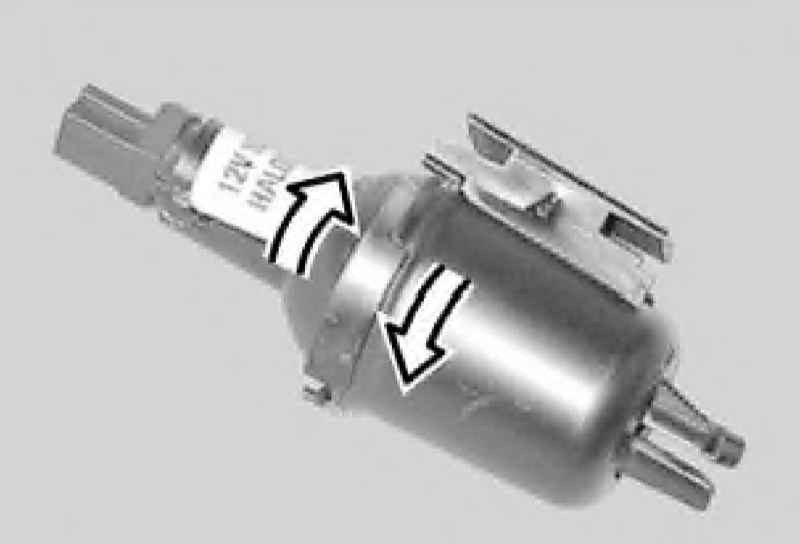

Снимите отделку двери (см. Главу Кузов). Отсоедините центральный источник света (1) от кронштейна (2), разъедините разъем (3) и отсоедините оптоволокно (4) от центрального источника света. Радиус изгиба оптического волокна не должен быть менее 20 мм. Раскройте байонетный затвор центрального источника света. Выньте лампу накаливания (1) из отражателя (2) и замените ее.
