14.4. Прочее электрооборудование

Снятие и установка датчиков и антенн вспомогательных систем

Датчик дождя

ПОРЯДОК ВЫПОЛНЕНИЯ

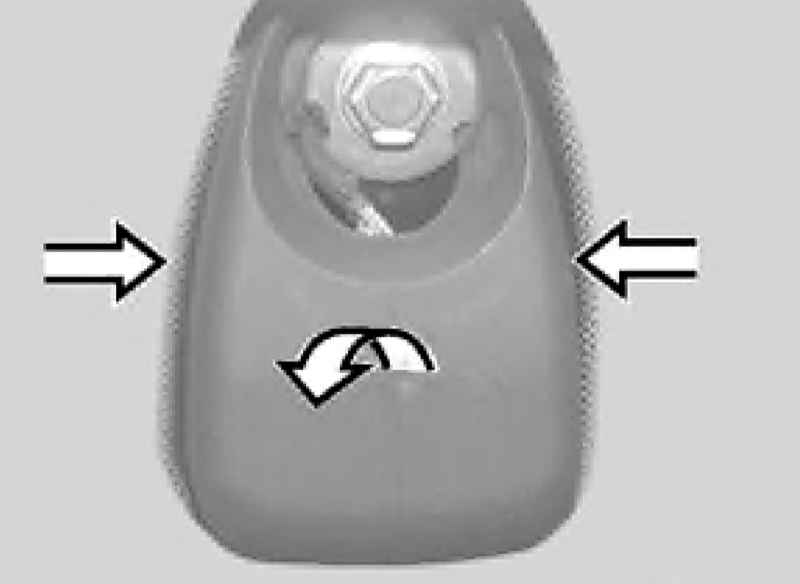

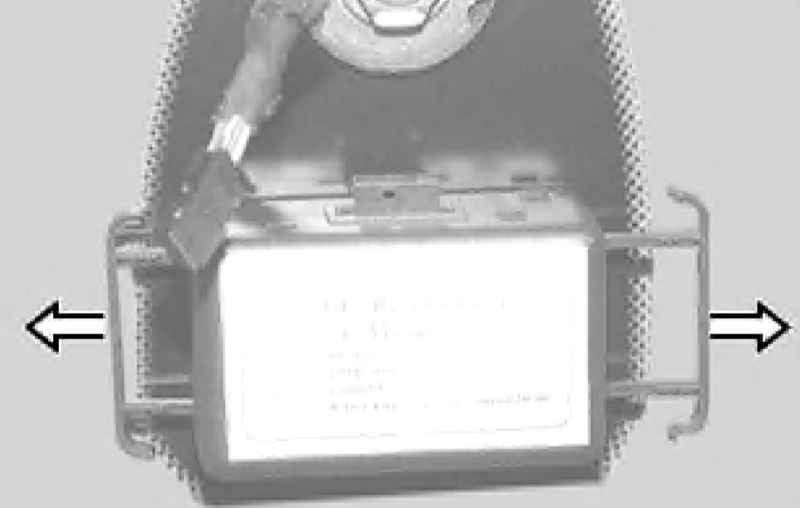

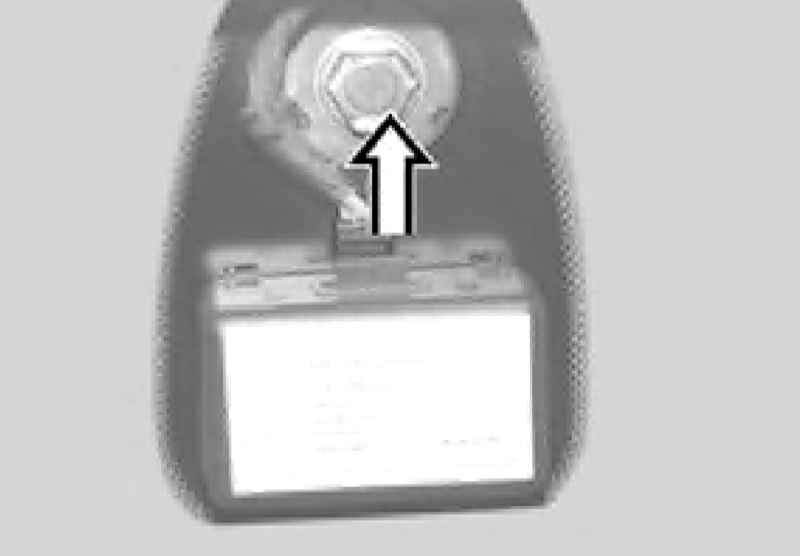

Снимите внутреннее зеркало заднего вида. Сожмите крышку с боков, сместите ее немного вверх, подцепите и снимите крышку. При установке выровняйте крышку относительно чувствительного элемента (черная стеклокерамика). Разъедините разъем. Вытяните зажимы крепления в направлении, указанном стрелкой, и снимите датчик дождя. При установке не допускайте повреждения оптического элемента, находящегося под датчиком дождя.

Датчики системы помощи при парковке

ПОРЯДОК ВЫПОЛНЕНИЯ

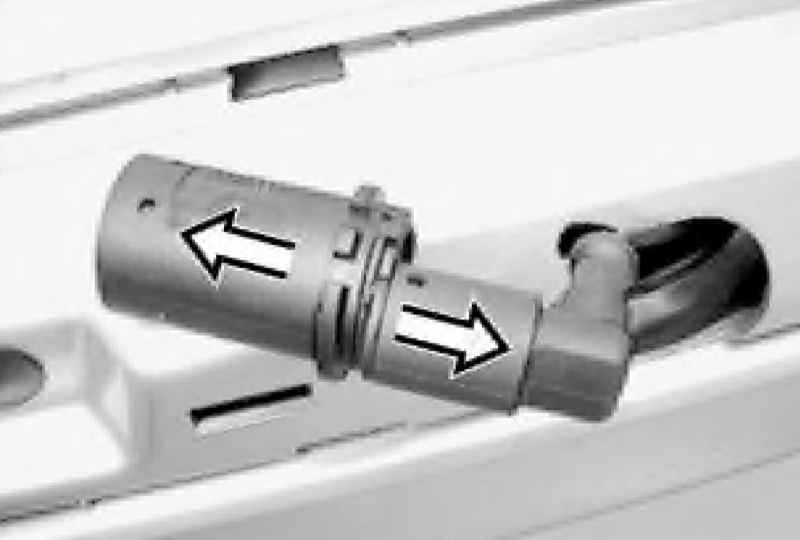

Снимите центральную накладку заднего бампера (см.Главу Кузов). Разъедините разъем и снимите датчик. Установка производится в обратном порядке.

Датчики боковых подушек безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

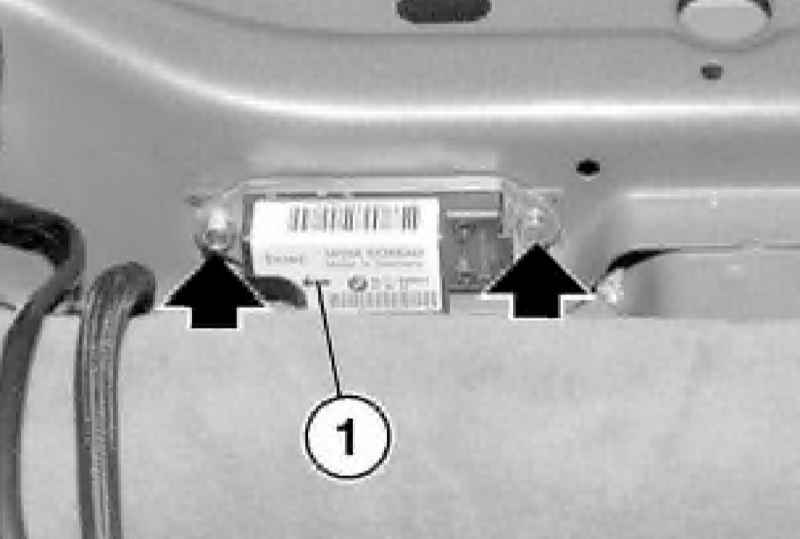

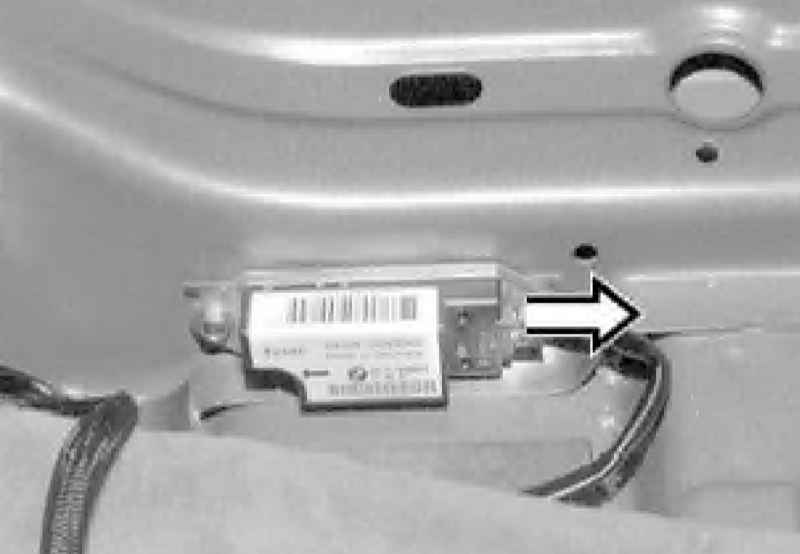

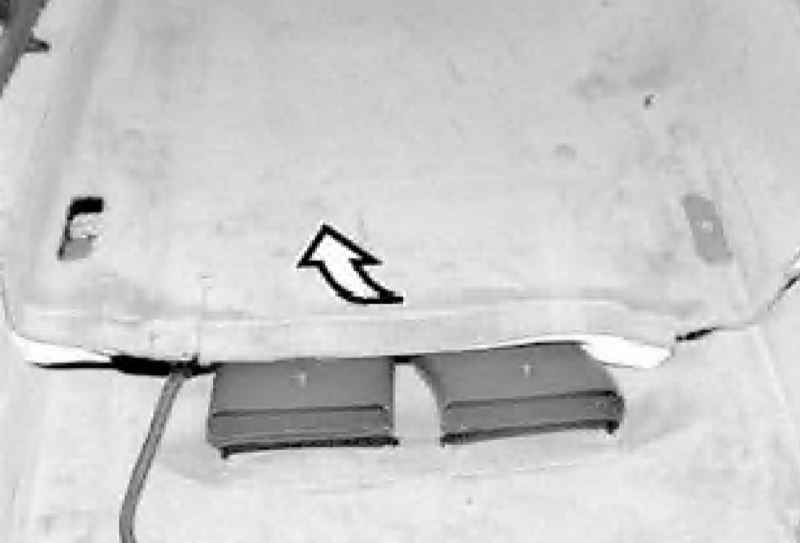

Выключите зажигание Снимите переднее сиденье и накладку порога с соответствующей стороны (см. Главу Кузов). Откиньте коврик в области переднего сиденья. При необходимости снимите канал подачи горячего воздуха в задней части салона. Разъедините разъем электропроводки. Выверните винты и снимите датчик удара боковой подушки безопасности. При установке стрелка (1) на датчике удара боковой подушки безопасности должна быть обращена в сторону швеллера.

Антенна дистанционного управления

ПОРЯДОК ВЫПОЛНЕНИЯ

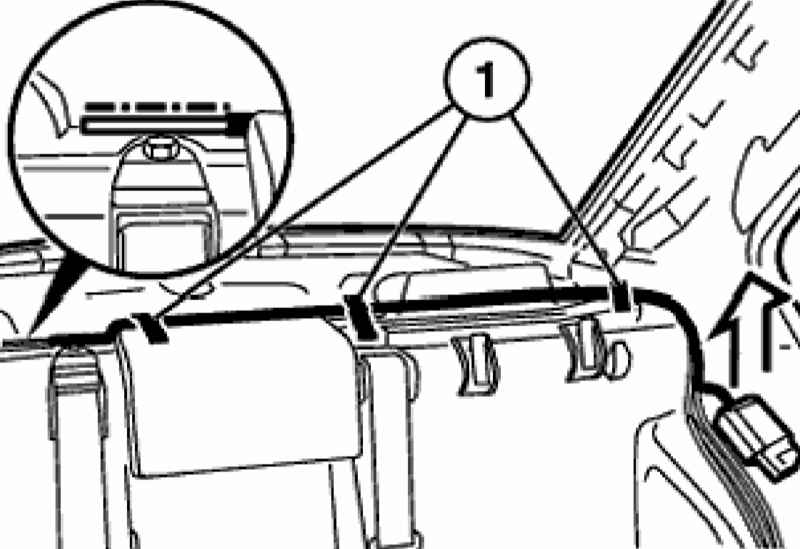

Снимите отделку полки за задним сиденьем (см. Главу Кузов). Отсоедините антенный кабель от блока управления. Удалить липкую ленту и снимите кабель. При установке следите за тем, чтобы концы снятого кабеля лежали на полке горизонтально.
