14.2.4. Снятие и установка приборов внутреннего освещения

Главный салонный светильник

ПОРЯДОК ВЫПОЛНЕНИЯ

Зафиксируйте главный салонный светильник, чтобы предотвратить его падение.

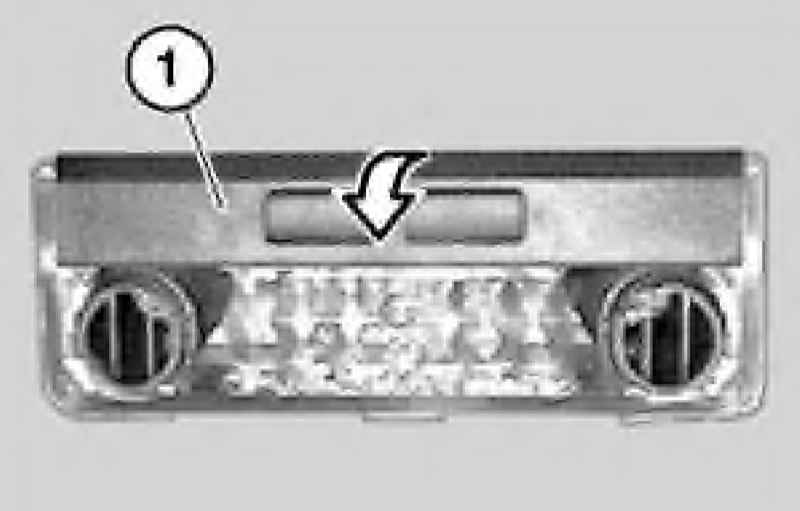

Выньте главный салонный светильник (1) в направлении, указанном стрелкой.

Разъедините находящийся под ним разъем и снимите главный салонный светильник.

Задние салонные светильник

ПОРЯДОК ВЫПОЛНЕНИЯ

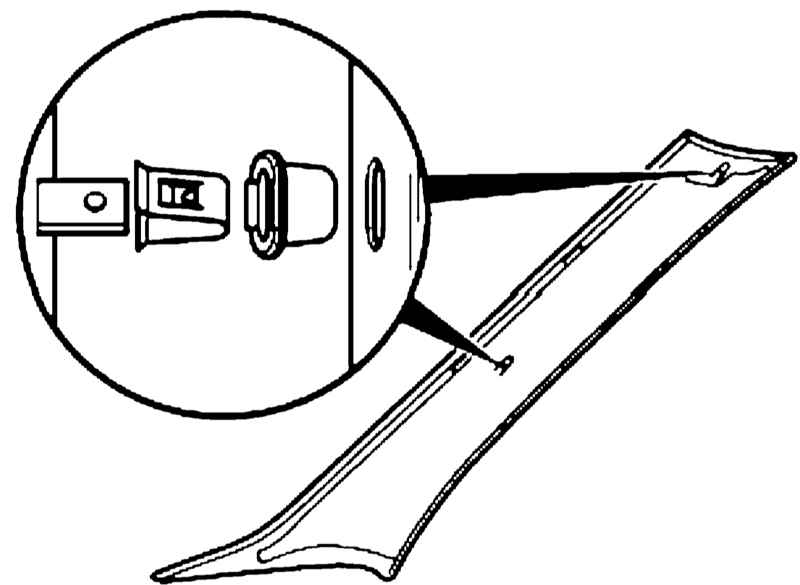

Высвободите верхний фиксатор плафона заднего светильника и отделите его от отделки задней стойки.

Разъедините разъем и снимите светильник.

Фонари в дверях

ПОРЯДОК ВЫПОЛНЕНИЯ

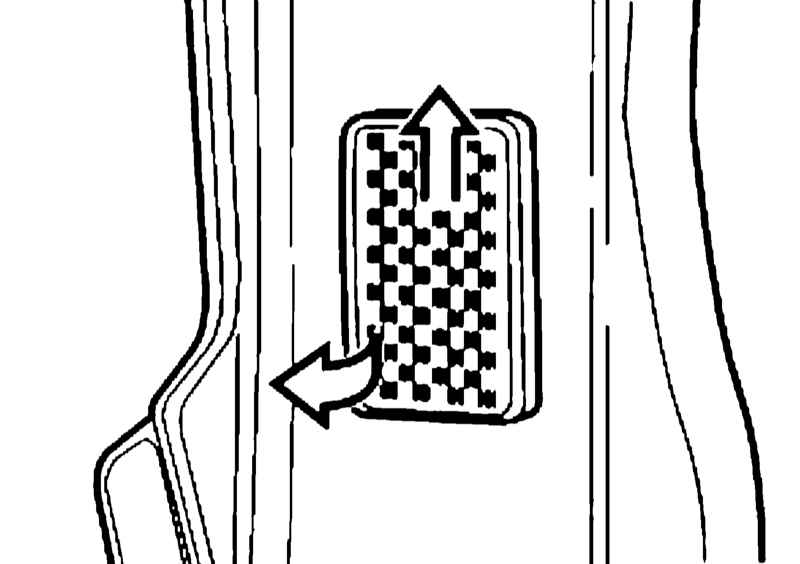

Сдвиньте фонарь вверх, подцепите и снимите его.

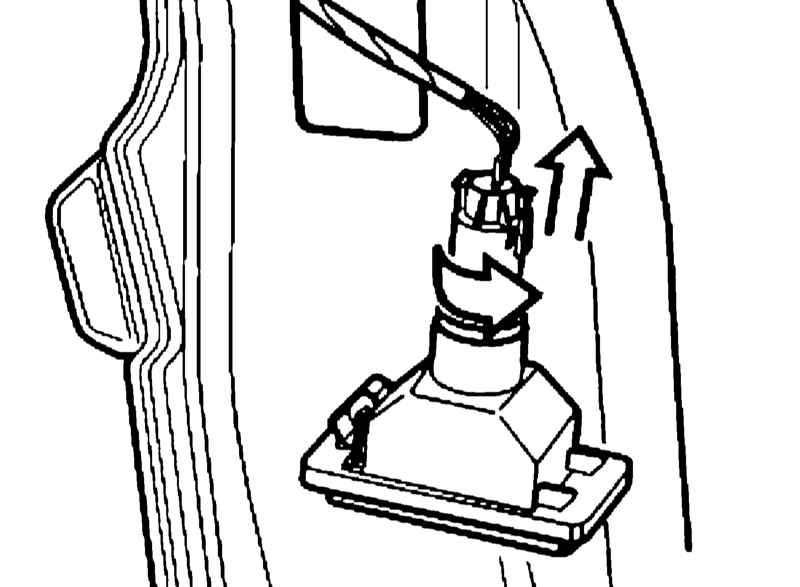

Поверните патрон лампы фонаря на угол 90° и отсоедините от фонаря.

Фонарь подсветки косметического зеркала

ПОРЯДОК ВЫПОЛНЕНИЯ

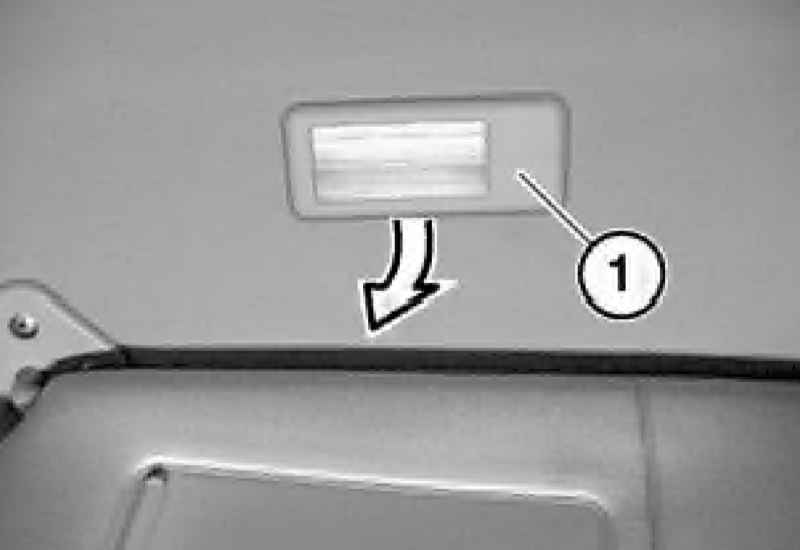

Подцепите спереди отверткой и отожмите фонарь (1) подсветки косметического зеркала в направлении, указанном стрелкой.

Разъедините разъем фонаря и снимите его.
