12.5.6. Снятие и установка замка зажигания и блокировки рулевого колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите верхний подшипник рулевого вала и верхний кожух рулевой колонки (см. Раздел Снятие и установка кожухов рулевой колонки).
Снимите кольцевую антенну системы EWS.
Снимите кронштейны подрулевых переключателей (см. Главу Бортовое электрооборудование).

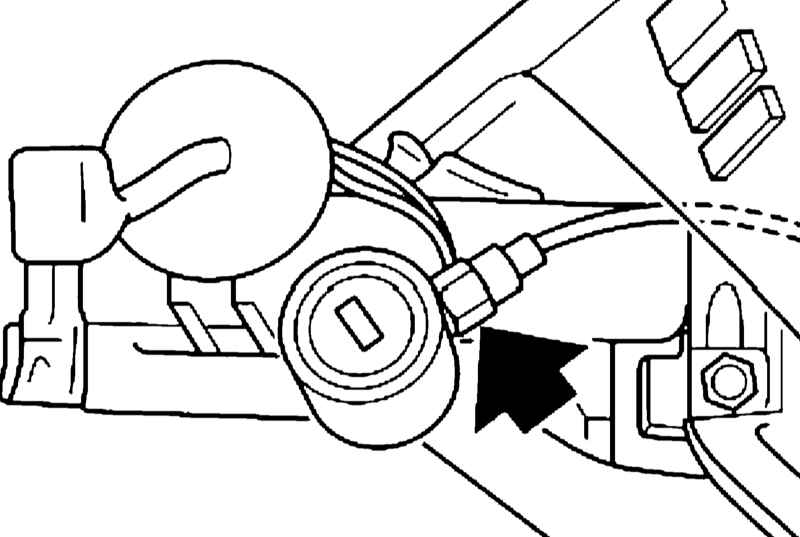

При соответствующей комплектации отсоедините тягу системы Interlock.

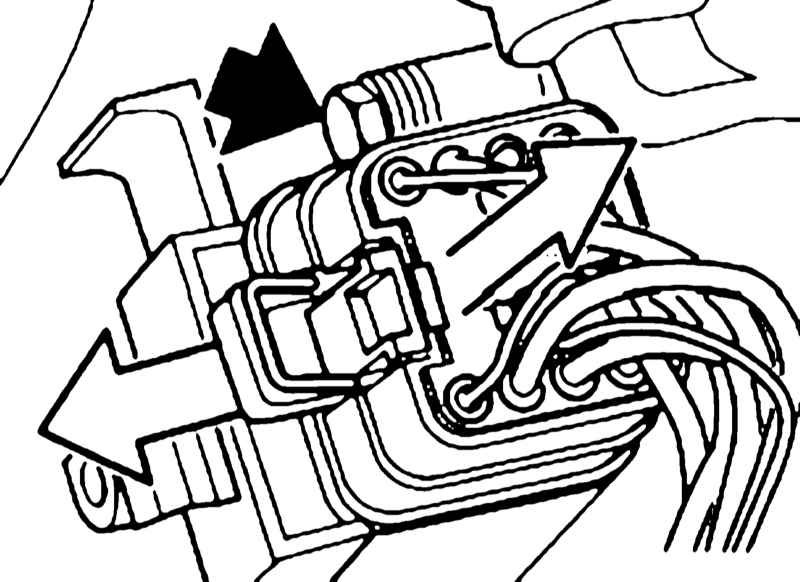

Выверните болт и снимите держатель жгута электропроводки. Разъедините разъем электропроводки замка зажигания.

Срежьте головку одноразового винта, снимите пластину (1) и замок (2) вала рулевого колеса.

При установке затяните одноразовый винт до обрывания его по шейке.

Снимите цилиндр замка и установить новый замок вала рулевого колеса.

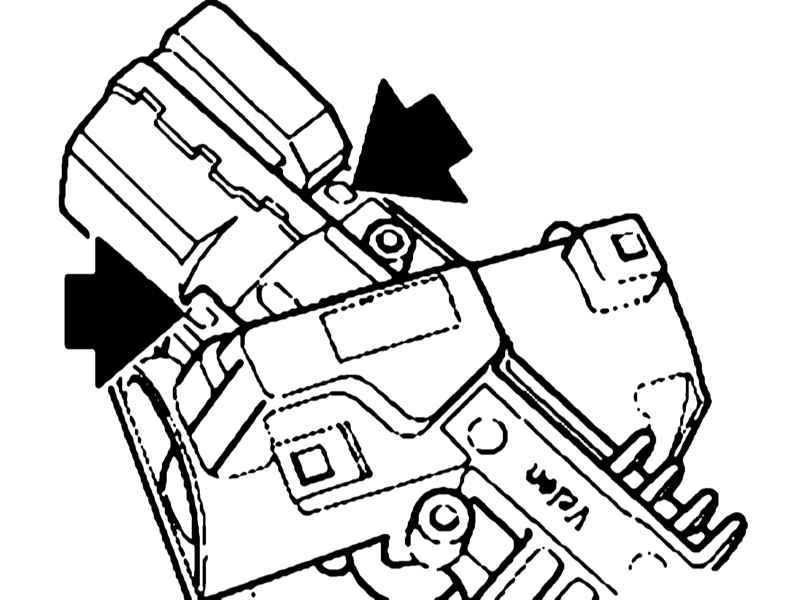

Удалите защитный лак, выверните контрольные винты и установите выключатель зажигания на новый замок вала рулевого колеса.

При установке закрасьте головки потайных винтов.

После установки проверьте функции замка зажигания и подрулевых переключателей.
