12.5.3. Снятие и установка кожухов рулевой колонки

Верхний кожух

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите рулевую колонку в максимальное нижнее и выдвинутое положение.

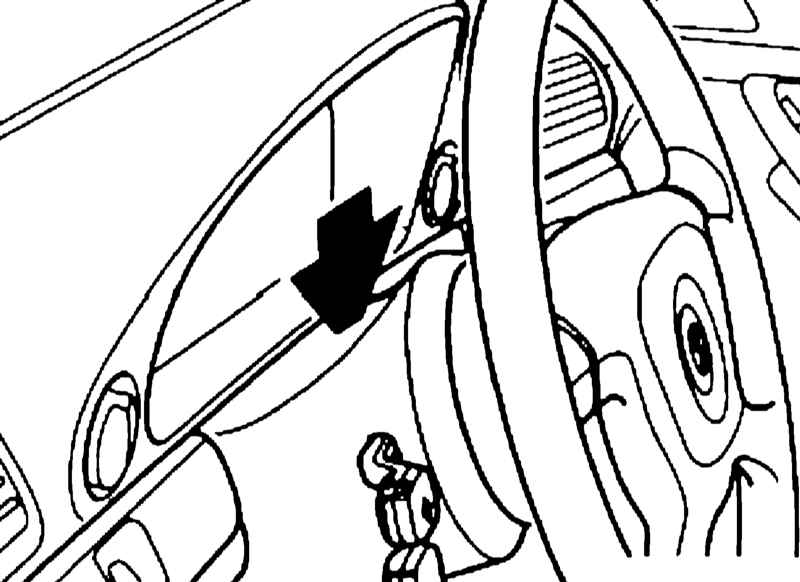

Выверните винт.

При установке замените распорную гайку.

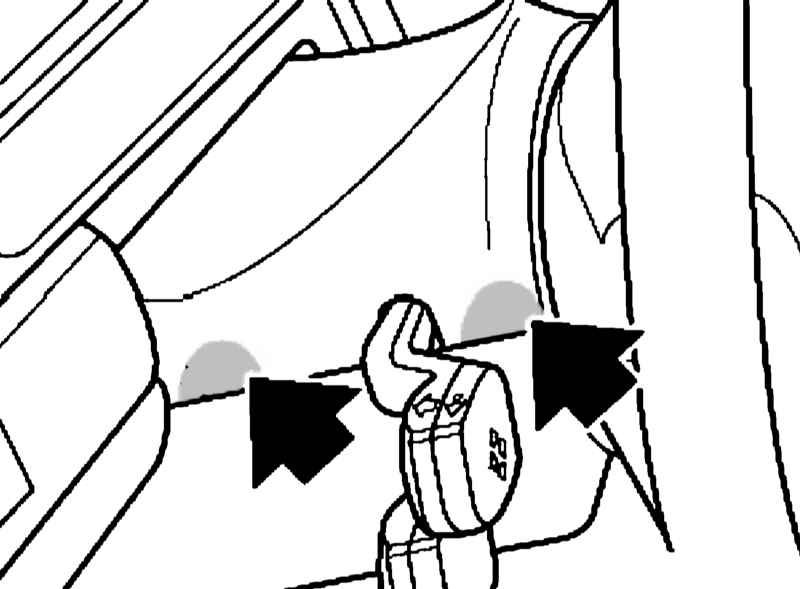

Надавите на верхний кожух с двух сторон в местах, отмеченных штриховкой, и вытяните его вверх.

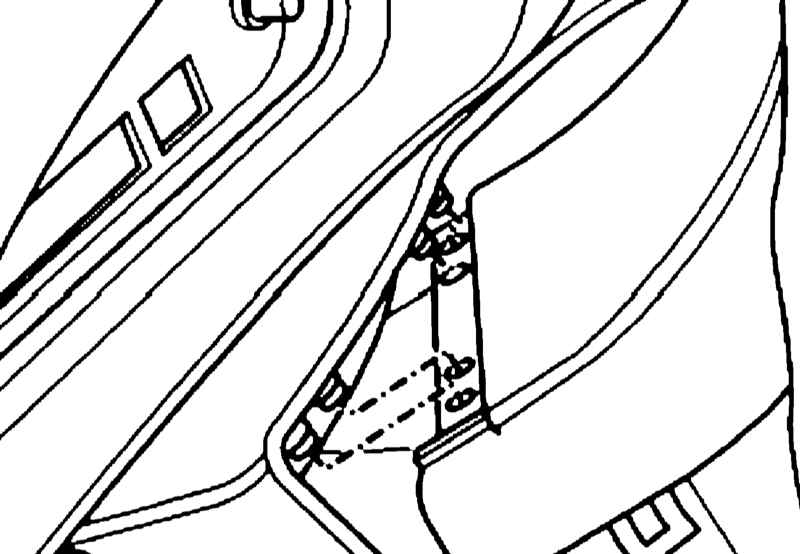

Выведите кожух из фиксаторов и снимите его.

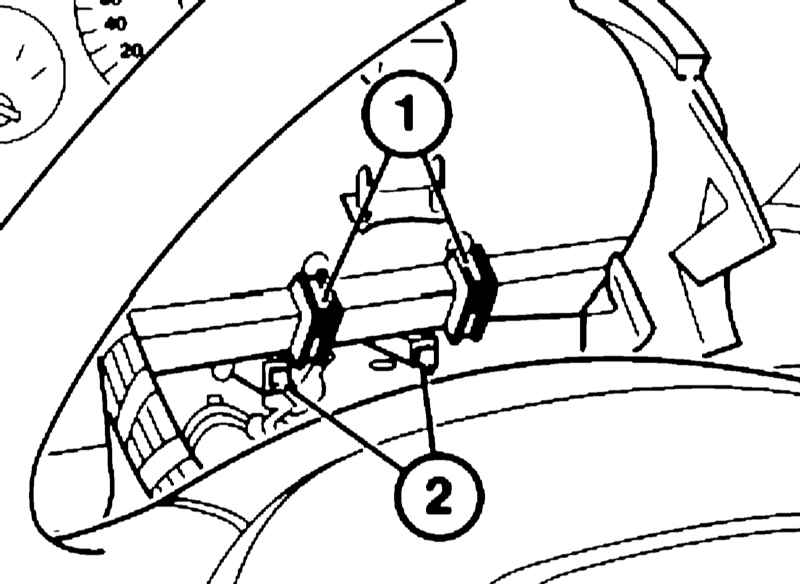

Установка производится в обратном порядке. Заведите крюки (1) в пазы (2).

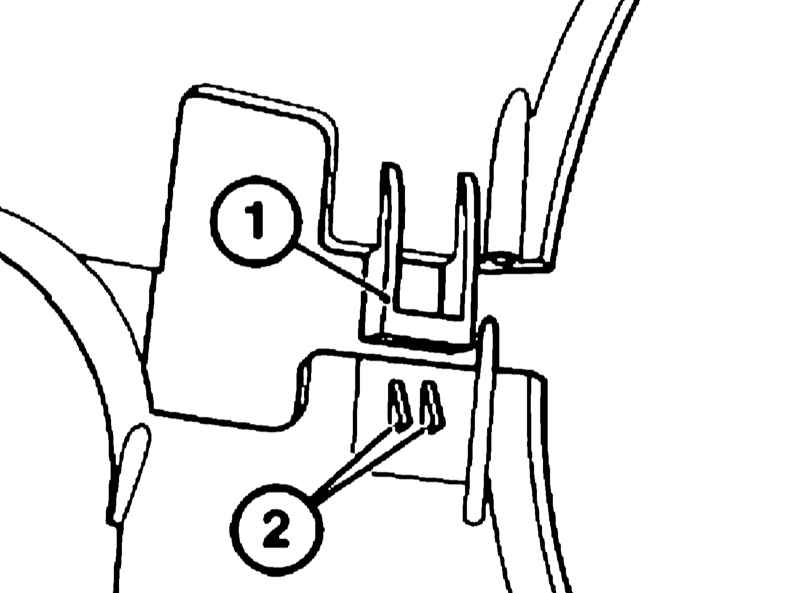

Скоба (1) должна защелкнуться на крюке (2).

Нижний кожух

ПОРЯДОК ВЫПОЛНЕНИЯ

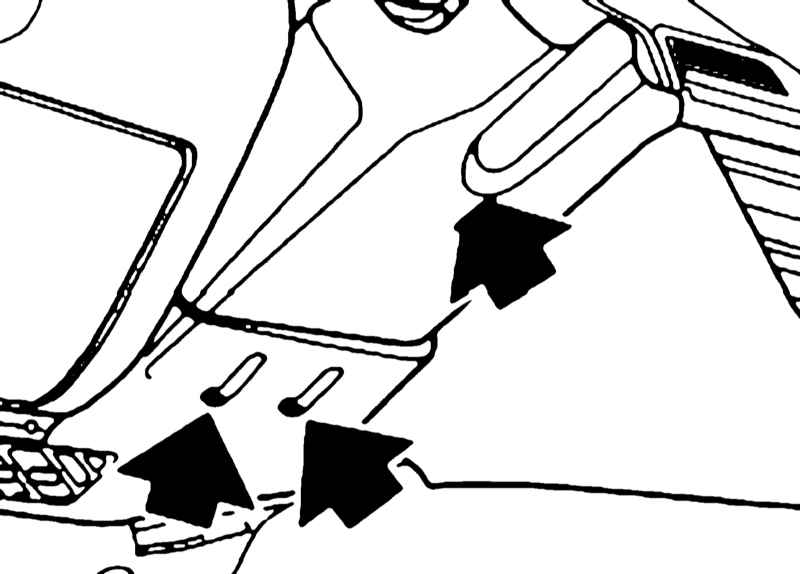

Выверните винты.

Надавите на верхний кожух с двух сторон в местах, отмеченных на иллюстрации штриховкой, и снимите нижний кожух, потянув его вниз.

При необходимости высвободите из зажимов кожуха кожаный чехол.

Установка производится в обратном порядке. Скоба (1 на иллюстрации) должна защелкнуться на крюке (2).
