12.5.2. Снятие и установка рулевого колеса, блока подушки безопасности и ее контактного кольца

ПОРЯДОК ВЫПОЛНЕНИЯ

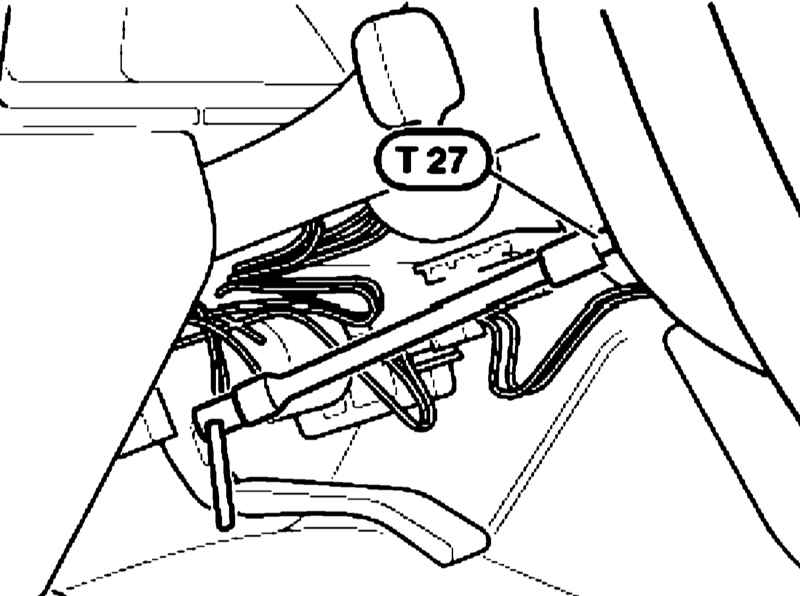

Отсоедините отрицательный провод от аккумуляторной батареи. Выверните два болта. При установке не пережмите кабели.

Модели до 03.1999 г. вып.

ПОРЯДОК ВЫПОЛНЕНИЯ

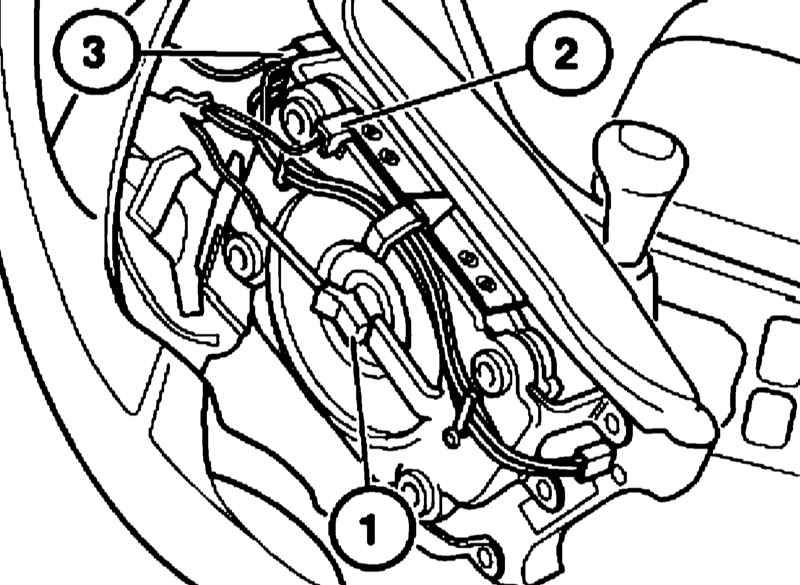

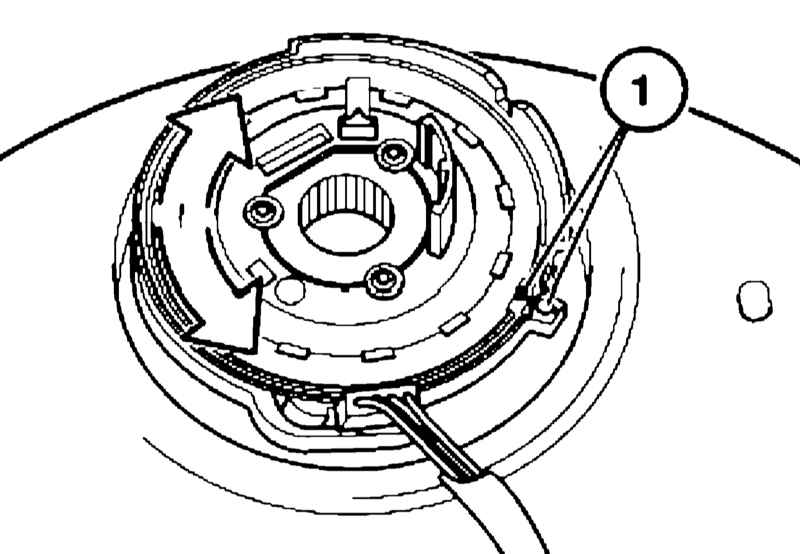

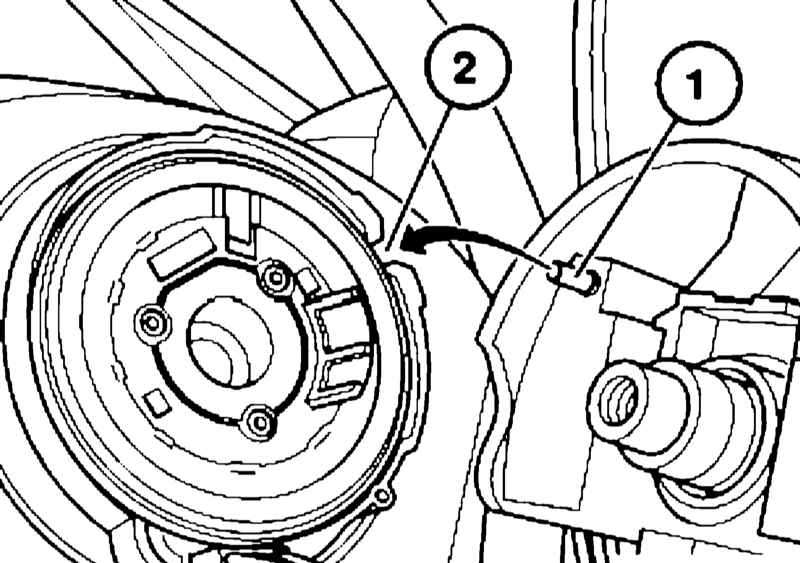

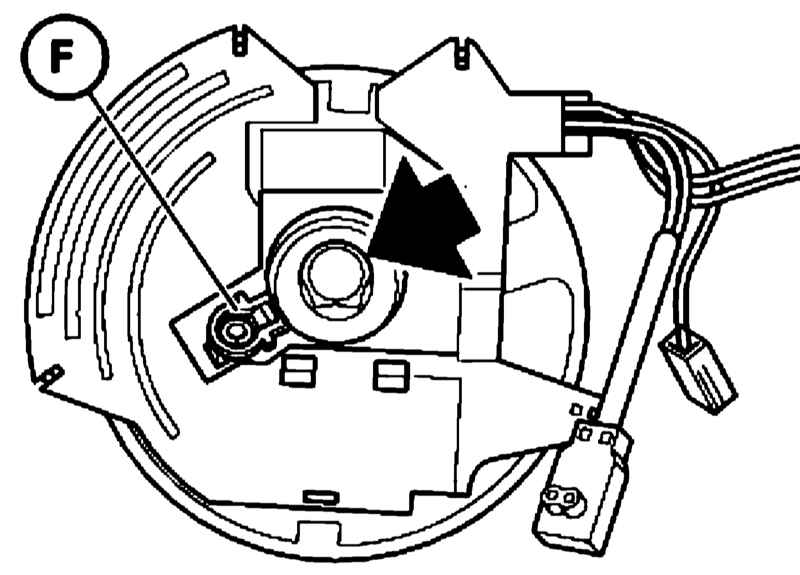

Разъедините разъем электропроводки пиропатрона (1), выключателя клаксона (2) и кнопок управления на рулевом колесе (3). Снимите блок подушки безопасности и отложите его сторону лицевой стороной вверх. Установите рулевое колесо в положение прямолинейного движения (метки на картере рулевого механизма и на рулевом валу должны совпадать). Выверните болт, отметьте положение рулевого колеса относительно рулевого вала и снимите рулевое колесо. При выворачивании болта срабатывает стопорная пружина (F), которая удерживает контактное кольцо в нейтральном положении, поэтому с целью сохранения работоспособности контактного кольца не допускается поворачивать рулевое колесо, до тех пор пока болт не будет затянут. Установка рулевого колеса производится в обратном порядке. Стопорный штифт (1) должен войти в гнездо (2). При необходимости отрегулируйте контактное кольцо. Для этого прижмите пружину (F на иллюстрации), определите нейтральное положение контактного кольца, разделив пополам его полный оборот вокруг оси и отпустите пружину. Обратите внимание на совпадение меток (1).

Модели с 03.1999 г. вып.

ПОРЯДОК ВЫПОЛНЕНИЯ

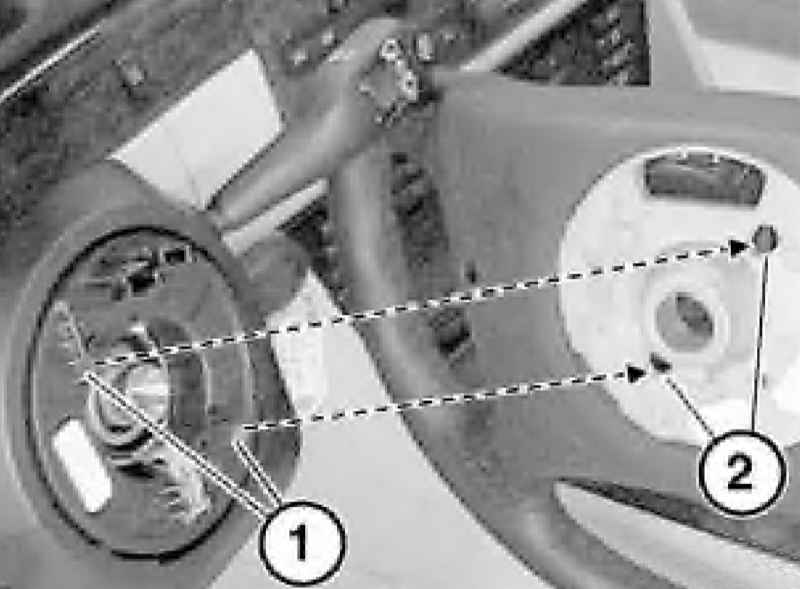

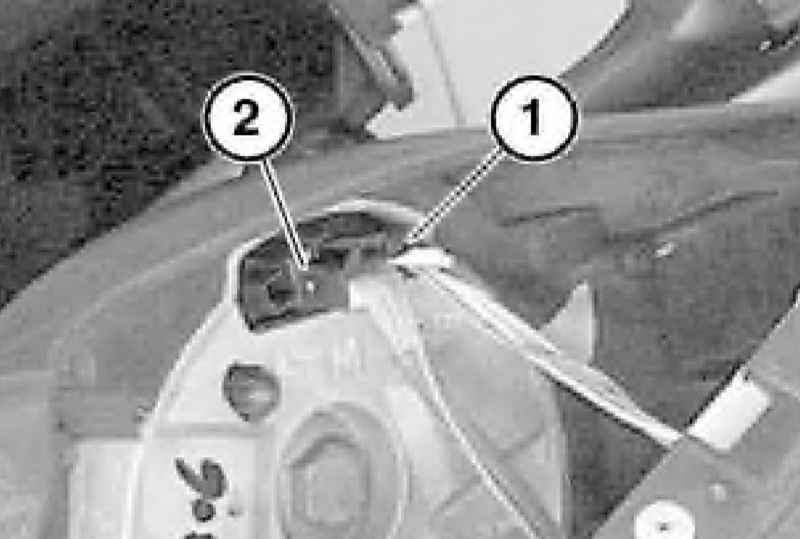

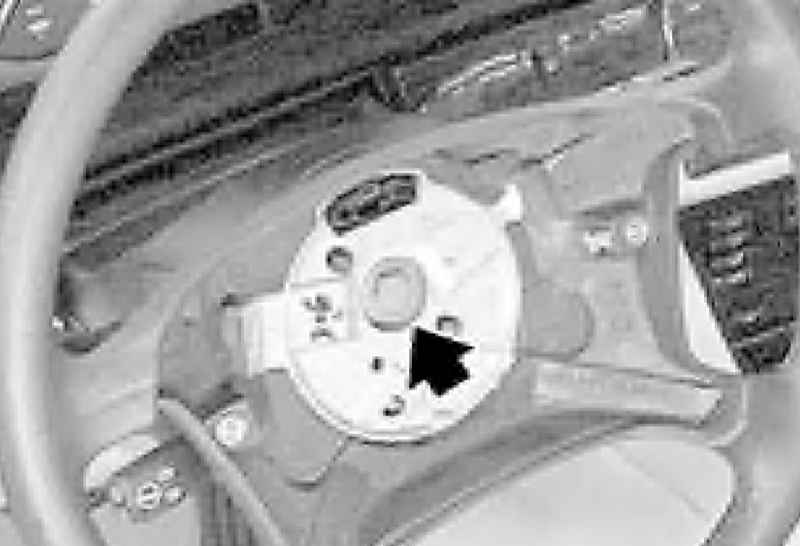

Разъедините разъемы (1 и 2), снимите блок подушки безопасности и отложите его сторону лицевой стороной вверх. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля. Выверните болт и снимите рулевое колесо. Установка производится в обратном порядке. Метки на рулевом колесе и на рулевом валу должны совпадать. Стопорные штифты (1) должны войти в гнезда (2).

Все модели (замена контактного кольца)

ПОРЯДОК ВЫПОЛНЕНИЯ

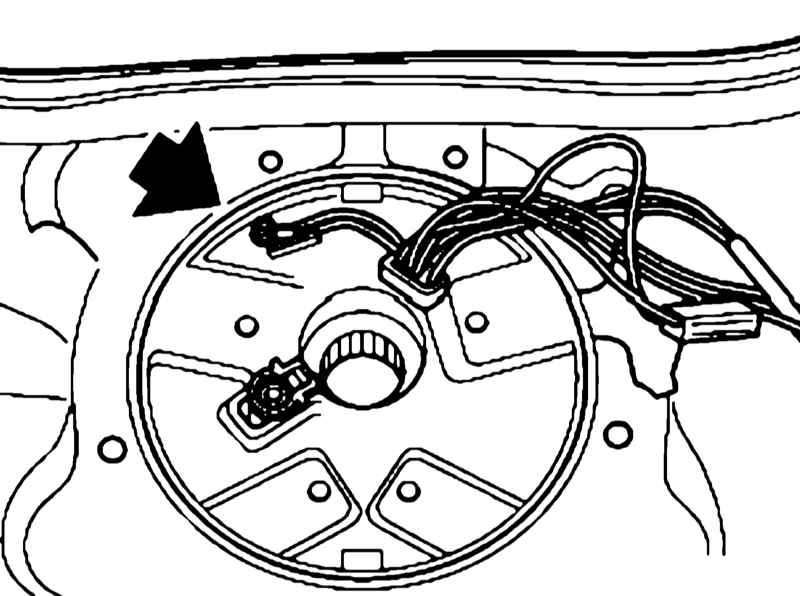

При снятом рулевом колесе снимите крышку и отсоедините провод, идущий на массу. Выверните винты и снимите контактное кольцо. Поводок (1) можно снимать только после того, как контактное кольцо будет закреплено на рулевом колесе, – сожмите оба конца и выньте поводок. Установка производится в обратном порядке.
