12.3. Задняя подвеска

Снятие и установка сборки балки задней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

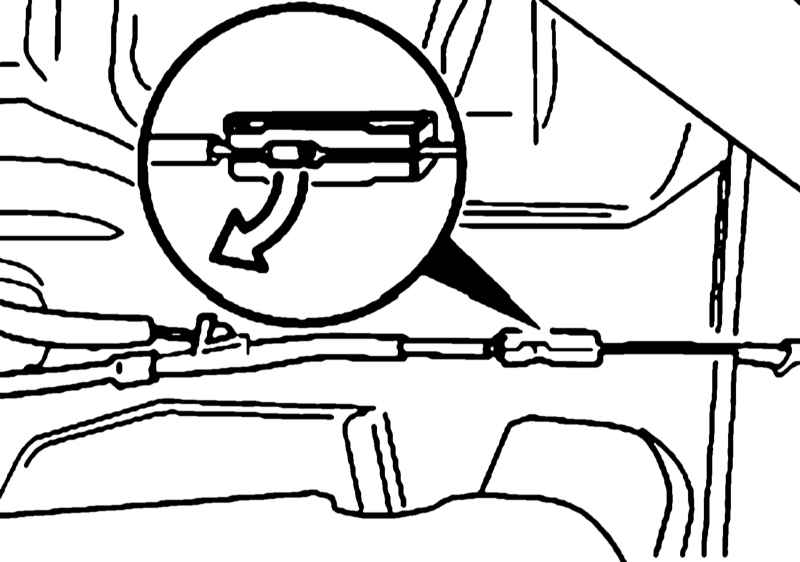

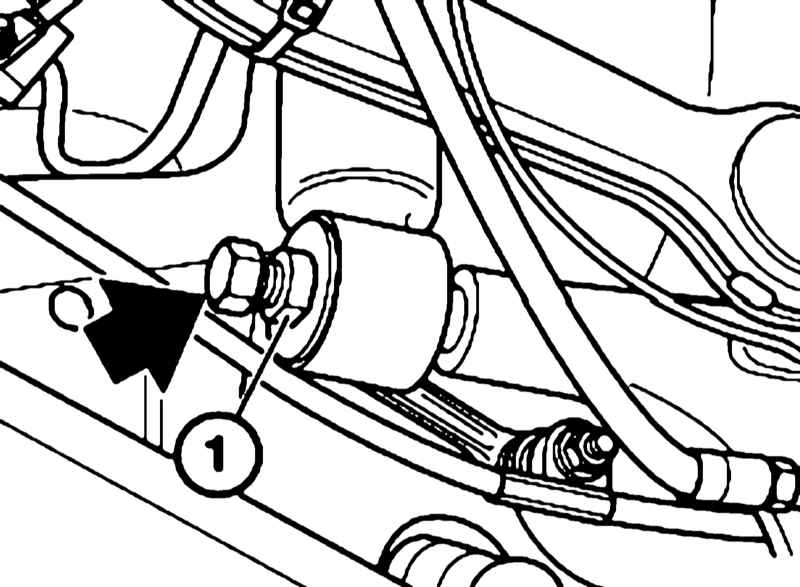

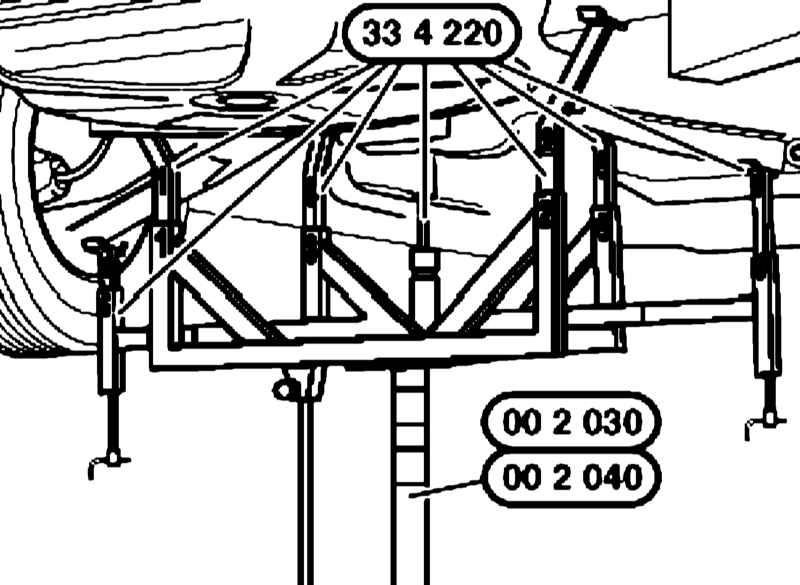

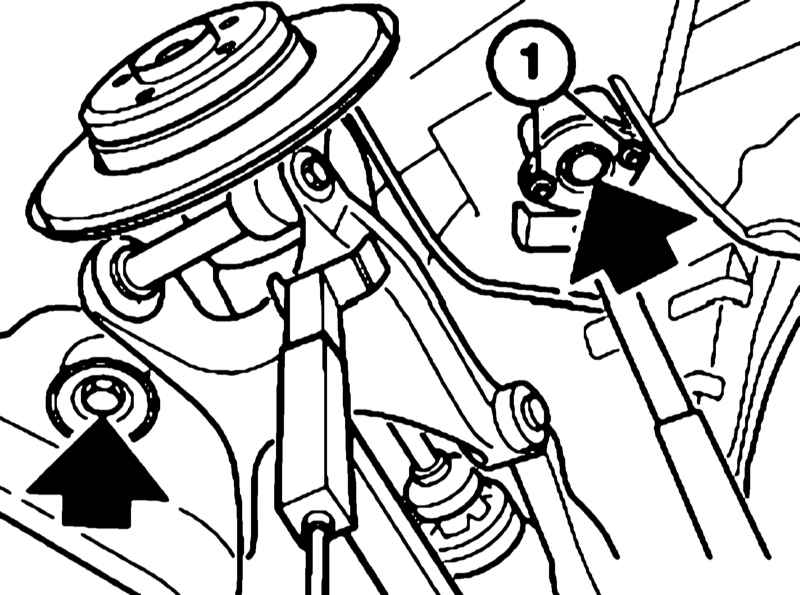

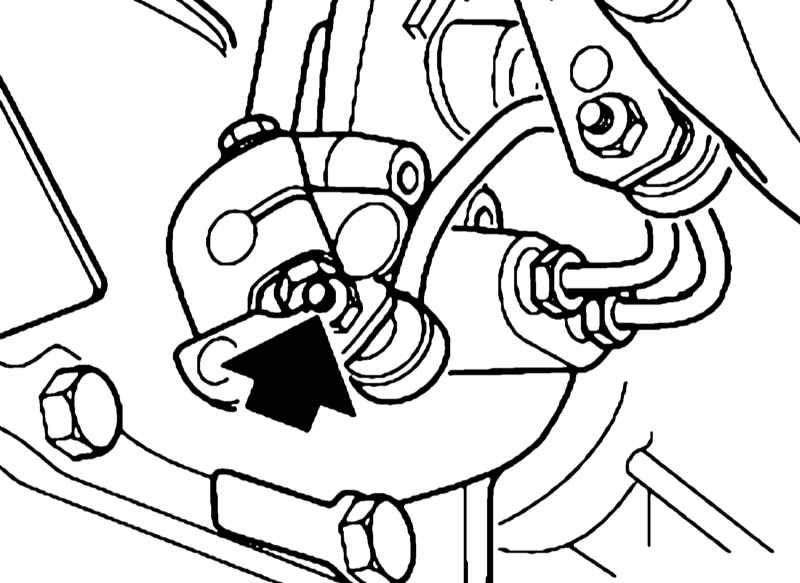

Снимите задние колеса и карданный вал (см. Главу Карданный и приводные валы, редуктор, дифференциал и ступичные сборки). Откачайте топливо из правого резервуара топливного бака, отсоедините шланг от заливной горловины топливного бака и заглушите открытые отверстия (см. Главу Системы питания и выпуска отработавших газов). Снимите суппорты тормозного механизма с обеих сторон и подвесьте их на кузове; снимите задние колесные датчики системы ABS (см. Главу Тормозная система). Выньте трос привода стояночного тормоза из соединительного зажима и снимите с кузова правый кронштейн крепления троса. Отдайте гайку и отсоедините рычаг датчика величины дорожного просвета. Снимите с балки задней подвески клапан регулировки дорожного просвета. Выверните болты крепления амортизатора к опоре ступичного подшипника. При установке головка (1) с лысками резинометаллического шарнира должна быть обращена к головке болта. Подоприте задний мост с помощью опор № 00 2 030/040 и № 33 4 220. Вывернуть левый и правый болты и осторожно опустить задний мост. При установке шпильки (1) задней опорной пяты должны быть установлены параллельно оси автомобиля.
