4.7.3. Натяжитель ремня с демпфированием трением
|
|
- Отверните гайку крепления (1) натяжного ролика.
|
|

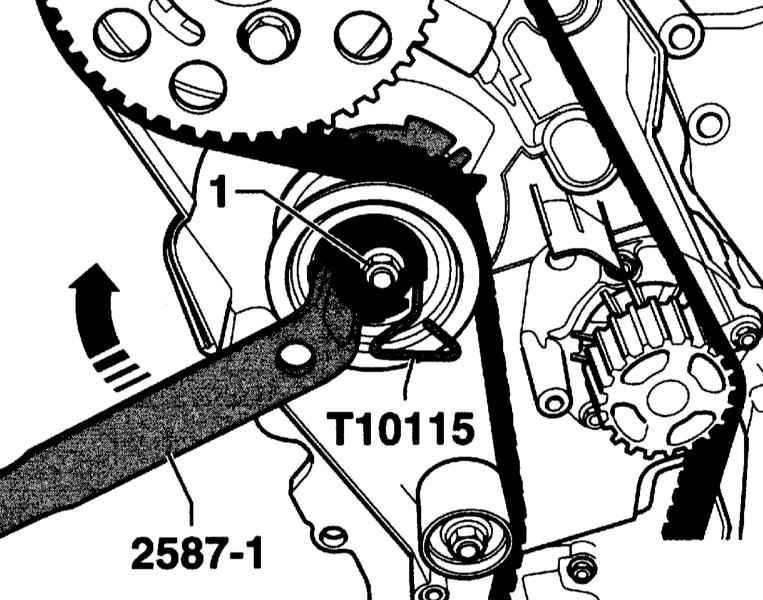

- Поверните против часовой стрелки эксцентрик ключом HAZET 2587-1 так, чтобы натяжной ролик можно было зафиксировать стопорным пальцем Т 10115 или аналогичным.
|

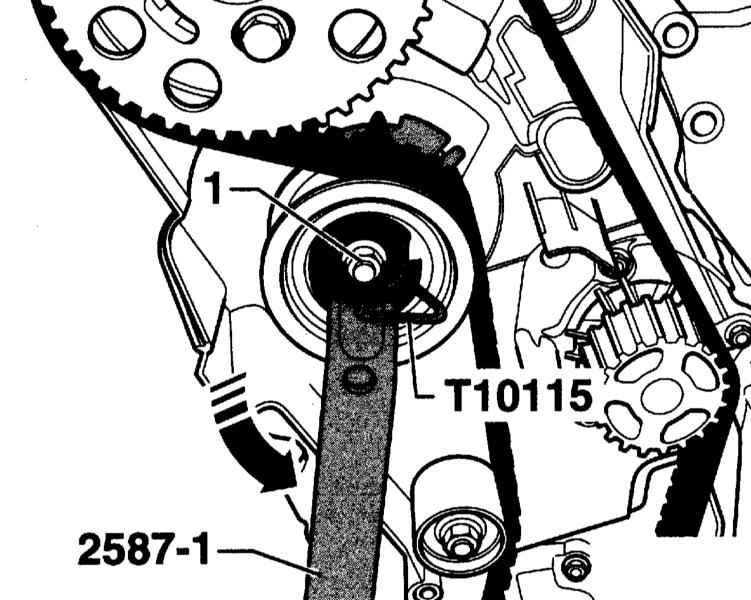

- Поверните ключ HAZET 2587-1 по часовой стрелке до упора и затяните от руки гайку (1).
|
|
- Снимите зубчатый ремень сначала с насоса охлаждающей жидкости и затем с остальных зубчатых колёс.
|
|
Установка
|
|
- Проверьте, зафиксирован ли натяжной ролик стопорным пальцем Т 10115 и зафиксирован ли гайкой на правом упоре.
|
|
Регулировочные работы с зубчатым ремнём необходимо производить только на холодном двигателе. При повороте распределительного вала не допускается остановка какого-либо поршня в положении ВМТ. Опасность повреждения клапанов/днища поршней.
|
|

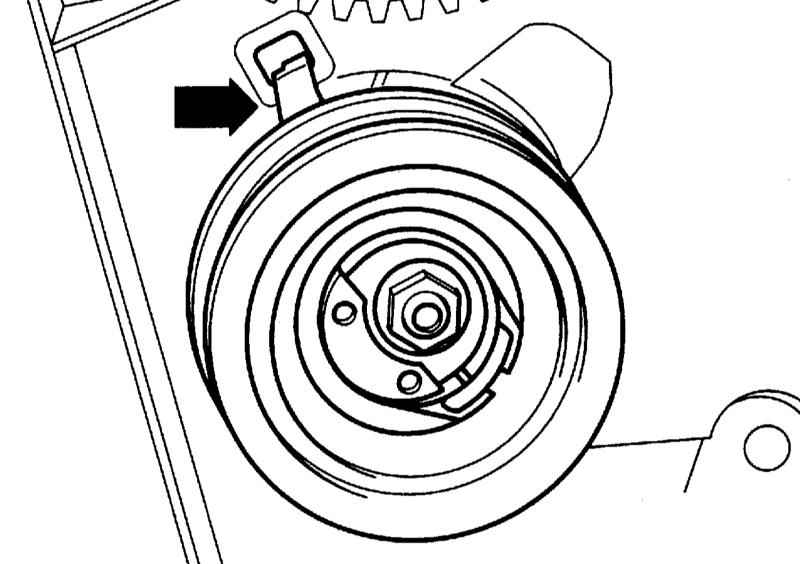

- Проверьте положение натяжного ролика: Стопорная лапка (стрелка на сопроводительной иллюстрации) должна входить в паз на головке цилиндров, а противном случае соответствующим образом необходимо сместить держатель.
|
|
- Ещё раз проверьте, совпадают ли метки ВМТ.
|
- Отверните болты крепления колеса распределительного вала так, чтобы колесо могло перемещаться в продолговатых отверстиях.
|
- Установите колесо в продолговатых отверстиях в среднее положение.
|
- Наденьте зубчатый ремень на колесо распределительного вала, натяжной ролик, колесо коленчатого вала и в последнюю очередь на колесо насоса охлаждающей жидкости.
|
|
Натяжение зубчатого ремня
|
|
- Выньте стопорный палец Т10115.
|
|
- Отверните гайку крепления (1) натяжного ролика.

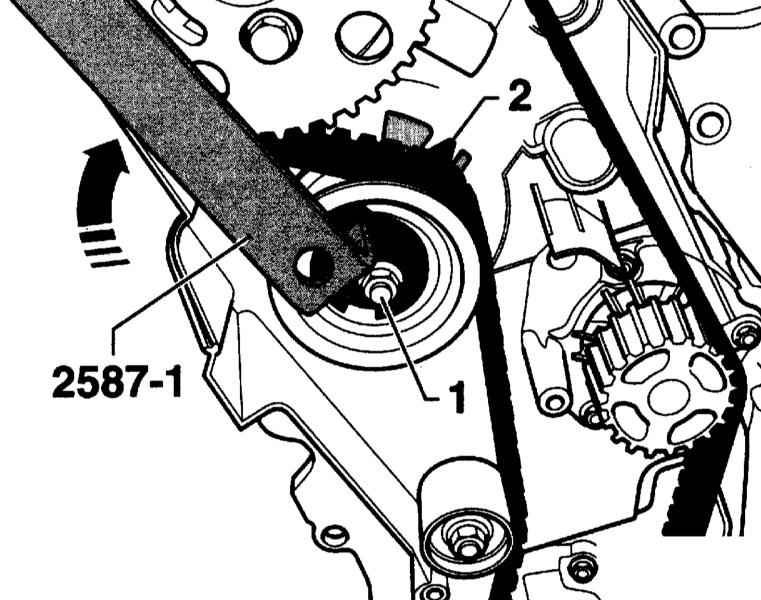

- Поверните эксцентрик натяжного ролика ключом HAZET 2587-1 по направлению часовой стрелки так, чтобы указатель (2) стоял по центру перед окном опорной пластины.
- Удерживая натяжной ролик в этом положении затяните гайку крепления натяжного ролика моментом
20Нм + 45°.
- Затяните болты крепления колеса распределительного вала моментом
25Нм.
|
|
|
