2.5. Сиденья и ниши

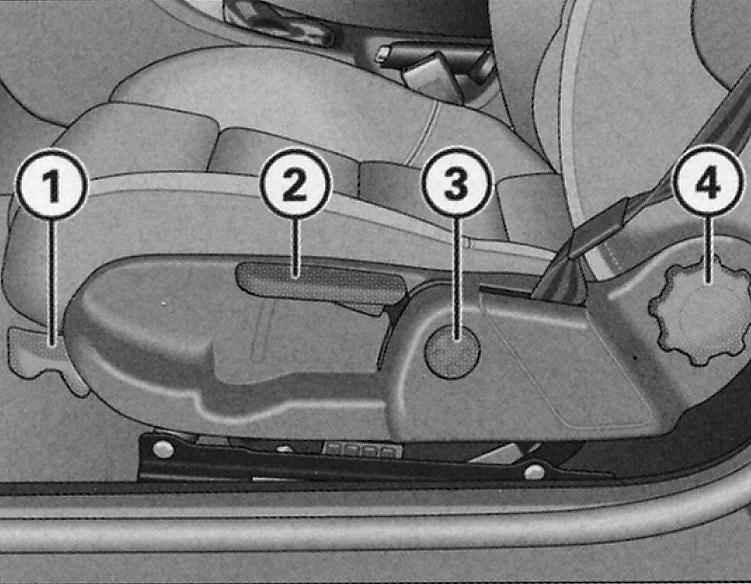

Регуляторы сиденья водителя 1—Продольная регулировка положения сиденья 2—Регулировка высоты сиденья 3—Регулировка выхода поясничной опоры* 4—Регулировка наклона спинки

Некоторые из показанных органов управления входят в комплектацию только определённых модификаций или устанавливаются на заказ.

Продольная регулировка сиденья

Регулирование высоты сиденья

Поднимание сиденья

Опускание сиденья

Регулирование наклона спинки

Регуляторы положения сиденья (спортивное сиденье)

Сиденье может регулироваться по многим параметрам.

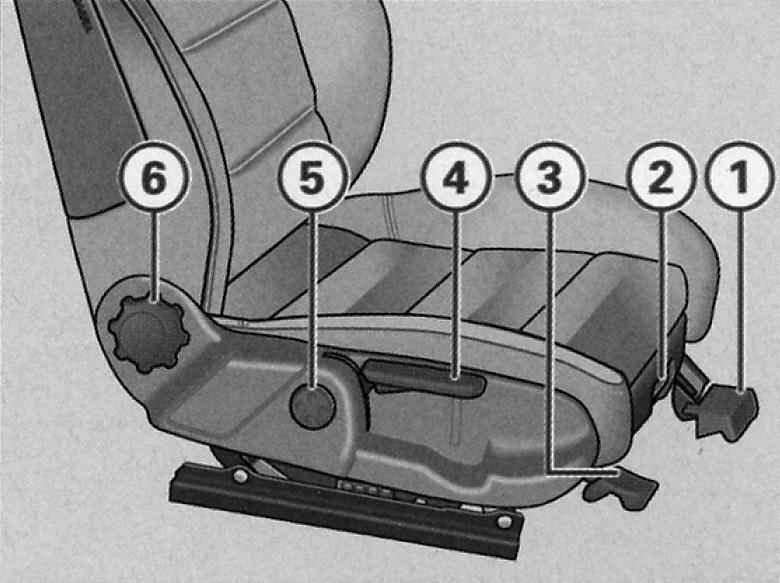

Регуляторы сиденья переднего пассажира 1—Продольная регулировка положения сиденья 2—Удлинение подушки сиденья 3—Регулировка наклона сиденья 4—Регулировка высоты сиденья 5—Регулировка выхода поясничной опоры* 6—Регулировка наклона спинки

Некоторые из показанных органов управления входят в комплектацию только определённых модификаций или устанавливаются на заказ.

Продольная регулировка сиденья

Подушка сиденья

Выдвигание подушки

Задвигание подушки

Регулировка наклона сиденья

Регулирование высоты сиденья

Поднимание сиденья

Опускание сиденья

Регулирование наклона спинки

Электрическая регулировка передних сидений

Регулирование положения сиденья

Принцип управления регуляторами соответствует конструкции и функции сиденья.

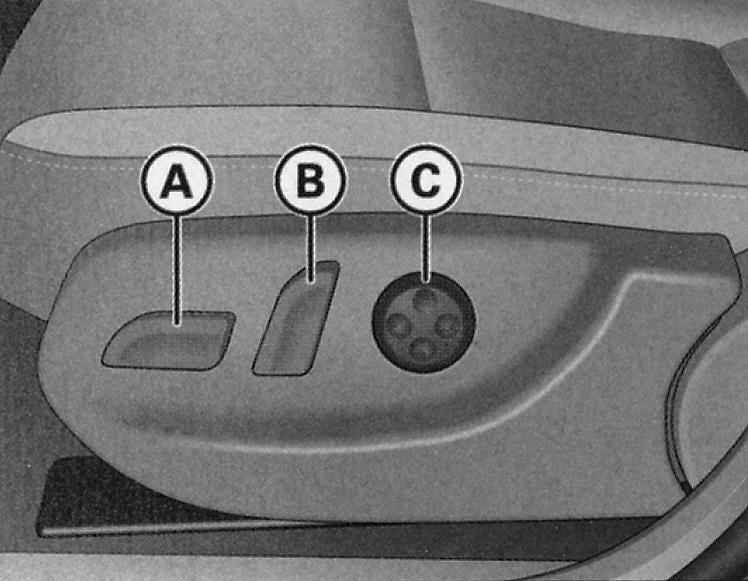

Переднее сиденье: регуляторы положения А—Регулирование положения сиденья В—Регулировка наклона спинки С—Регулировка выхода поясничной опоры*

Переднее сиденье: регулятор

Органы управления регулирования положения сидений по своему расположению, дизайну и функциональному назначению соответствуют конструкции сиденья. Регулирование положения сиденья осуществляется согласно данной логике нажатием выключателей.

Подача сиденья вперед/назад

Подъём/опускание сиденья

Подъём/опускание передней части подушки

Подъём/опускание задней части подушки

Регулирование наклона спинки

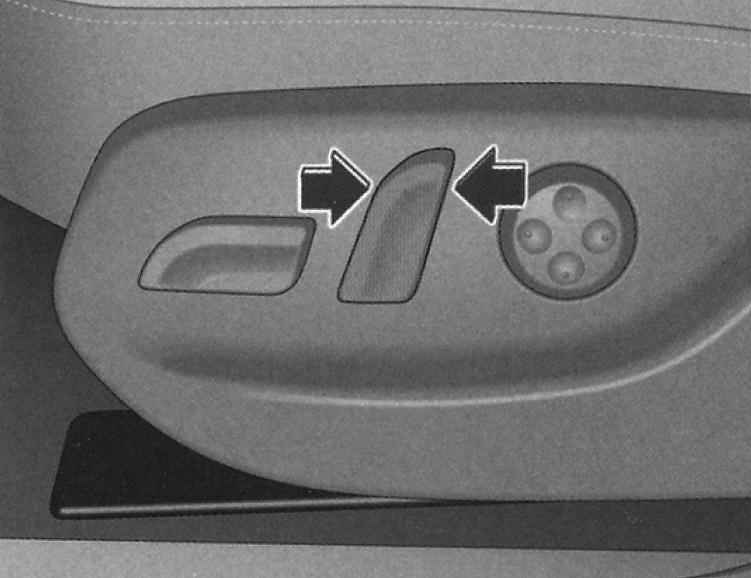

Переднее сиденье: регулятор наклона спинки

ПОРЯДОК ВЫПОЛНЕНИЯ

Для подъёма или опускания спинки нажмите выключатель вперед или назад в указанных стрелками направлениях.

Выход поясничной опоры

ПОРЯДОК ВЫПОЛНЕНИЯ

Выход поясничной опоры обеспечивает опору поясничного отдела позвоночника по всему естественному контуру.

Регулировка выпуклости

Регулировка высоты

Поясничная опора обеспечивает прилегание поясничного отдела позвоночника по всему его естественному контуру, с посадкой, не утомляющей даже при долгих поездках.

Запоминающее устройство положения сиденья водителя

Описание

Расположенными в двери водителя клавишами запоминающего устройства можно программировать и воспроизводить четыре различных варианта положения сиденья и наружных зеркал*.

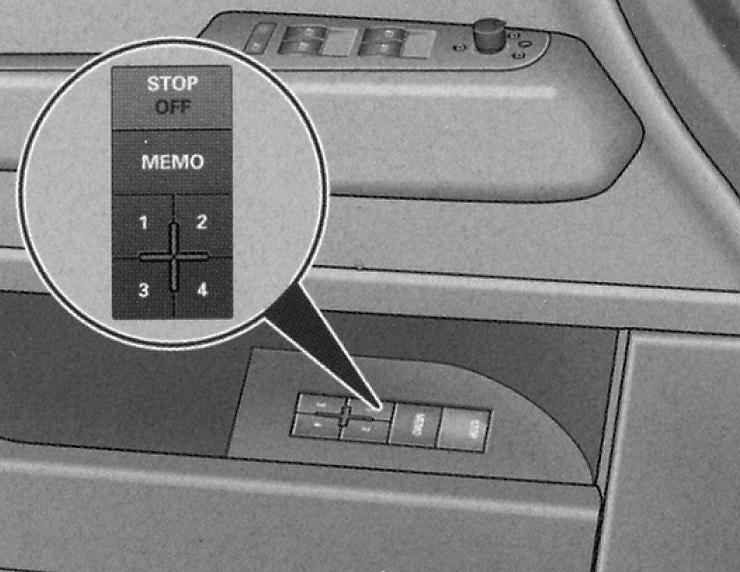

Дверь водителя: запоминающее устройство

Клавиши запоминающего устройства

Клавишами запоминающего устройства 1, 2, 3 и 4 можно программировать и воспроизводить максимум четыре различных варианта положения сиденья и наружных зеркал*.

Клавиша STOP

Запоминающее устройство положения сиденья отключается нажатием клавиши STOP. При этом горит находящаяся рядом с клавишей STOP надпись OFF (видно только при включённом свете).

Запрограммированные положения можно воспроизводить также с помощью дистанционного радиоуправления, см. ниже.

Программирование положений

При программировании и воспроизведении всех функций должна быть нажата (утоплена) клавиша STOP.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отрегулируйте положение сиденья водителя, см. выше. Отрегулируйте положение обоих наружных зеркал, см. Освещение и обеспечение обзора. Нажмите и удерживайте клавишу МЕМО. Дополнительно нажмите и удерживайте не менее 1 секунду одну из клавиш запоминающего устройства. Отпустите клавиши. Данное положение теперь введено в память и соответствует номеру выбранной при вводе клавиши.

При каждом новом программировании на ту же клавишу происходит сброс предыдущих данных. При программировании рекомендуется начинать с клавиши 1, оставляя для других водителей по одной из остальных клавиш.

При запирании автомобиля радиоключом (дистанционное радиоуправление) в память вводится последнее положение сиденья и зеркал. Данное положение сиденья и зеркал автоматически воспроизводится дистанционным радиоуправлением при последующем отпирании автомобиля. Положение наружных зеркал воспроизводится сразу после отпирания, а положение сиденья водителя после открывания двери водителя.

При этом однако не происходит сброс данных запоминающего устройства предпринятого ранее распределения по клавишам 1-4. В любой момент возможно воспроизведение введённых положений соответствующими клавишами.

Воспроизведение положений

Запрограммированные положения можно воспроизводить как клавишами запоминающего устройства, так и дистанционным радиоуправлением (радиоключом).

Воспроизведение клавишами запоминающего устройства

Воспроизведение дистанционным радиоуправлением

Если после отпирания автомобиля дистанционным радиоуправлением дверь водителя остаётся закрытой в течение 10 минут, то положение сиденья воспроизводите клавишами запоминающего устройства.

Программирование радиоключа

Для воспроизведения введённых положений дистанционным радиоуправлением необходимо запрограммировать радиоключ на клавишу запоминающего устройства.

Программирование радиоключа на клавишу запоминающего устройства

Отмена программирования радиоключа на клавишу запоминающего устройства

При перепрограммировании происходит автоматический сброс предыдущих данных.

Рекомендуется программировать, чтобы клавиша 1 соответствовала одному, а клавиша 2 - другому заводскому радиоключу. Через договорного партнера Audi при необходимости можно приобрести ещё два других радиоключа и запрограммировать на клавиши 3 и 4.

Подголовники

Подголовники передних сидений

Правильно установленные подголовники в сочетании с пристёгнутым ремнём безопасности обеспечивают эффективную защиту.

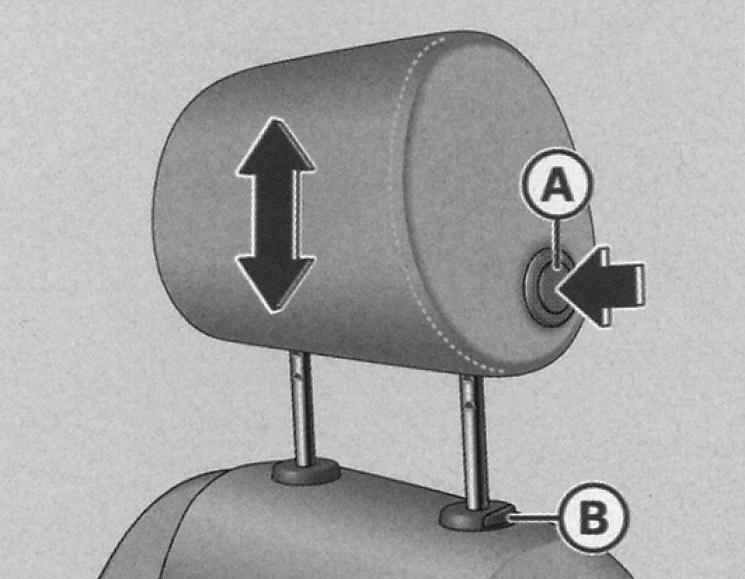

Переднее сиденье: подголовник

Подъём подголовника

Опускание подголовника

Регулирование наклона

Снятие подголовников

Установка подголовников

Подголовники регулируются по высоте и наклону. Они должны устанавливаться по росту. Правильно установленные подголовники в сочетании с ремнями безопасности обеспечивают эффективную защиту.

Оптимальный защитный эффект обеспечивается при нахождении верхнего края подголовника минимум на уровне или выше уровня глаз.

Подголовники задних боковых сидений

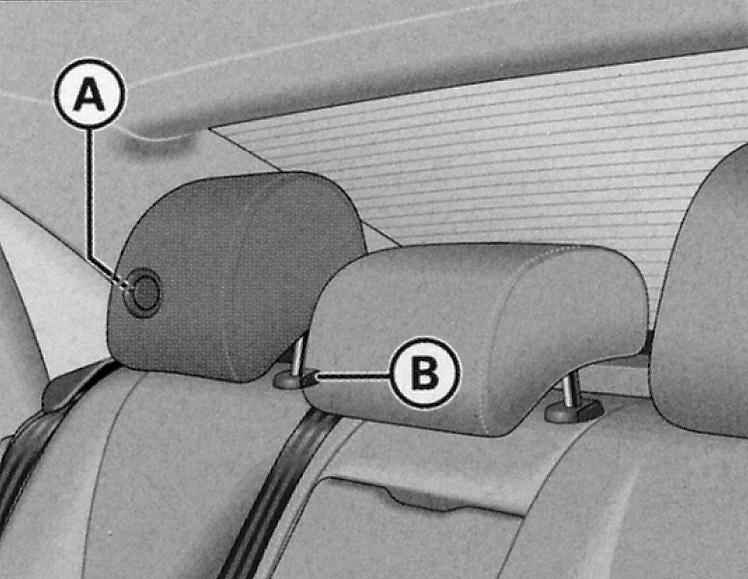

Подголовник заднего бокового сиденья

Подъём подголовника

Опускание подголовника

Снятие подголовников

Установка подголовников

Средний подголовник заднего сиденья

Подъём подголовника

Опускание подголовника

Снятие подголовников

Установка подголовников

Подлокотник

В многоступенчато регулируемом подлокотнике находится вещевой отсек.

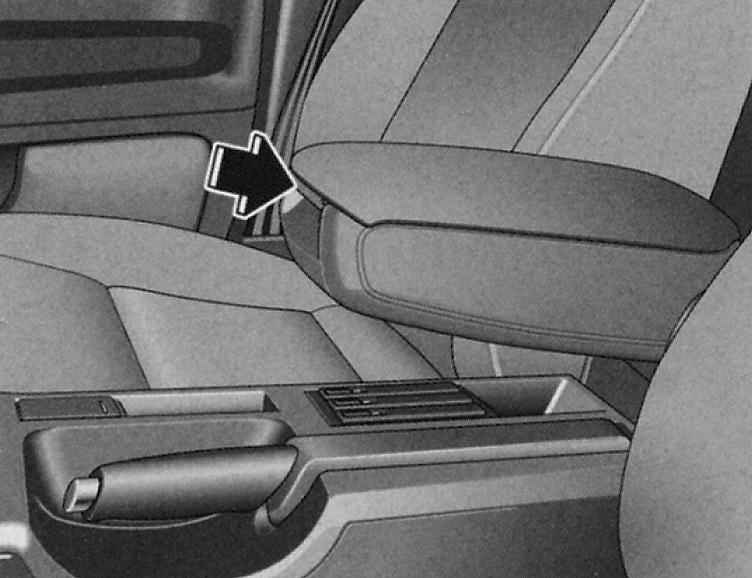

Передний разделительный подлокотник

Регулирование положения подлокотника

Открывание вещевого отсека

Помните, что при опущенном до упора подлокотнике ограничивается подвижность предплечья. Поэтому при движении по городу не опускайте подлокотник.

Багажник

Загрузка багажника

Предметы багажа должны быть правильно и надёжно размещены.

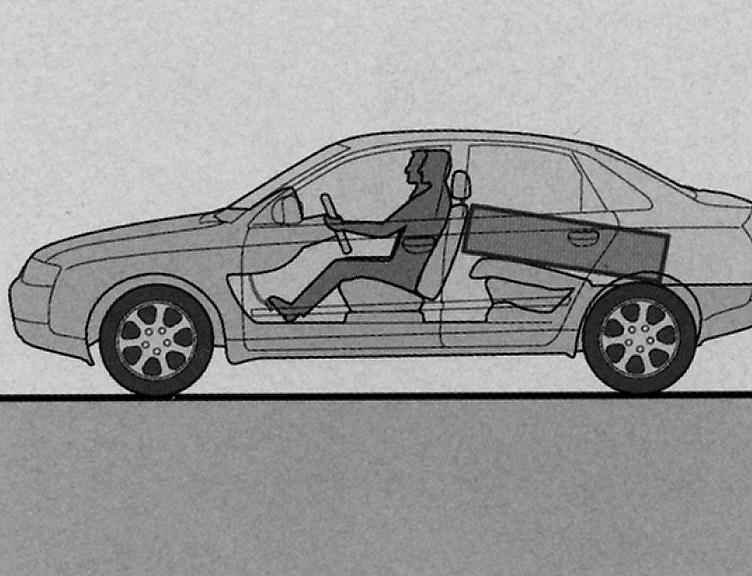

Тяжелые предметы размещайте как можно дальше впереди

В интересах сохранения хорошей динамики автомобиля помните следующее:

1. Распределяйте груз насколько это возможно равномерно.
2. Тяжелые предметы размещайте как можно дальше впереди.
3. С помощью грузоудерживающей сетки* или неэластичных натяжных лент закрепите предметы багажа за такелажные проушины.

Давление воздуха в шинах должно соответствовать загрузке автомобиля; см. наклейку давления воздуха в шинах на стойке двери, см. Спецификации.

Такелажные проушины

Для крепления предметов багажа в багажнике находятся четыре такелажные проушины.

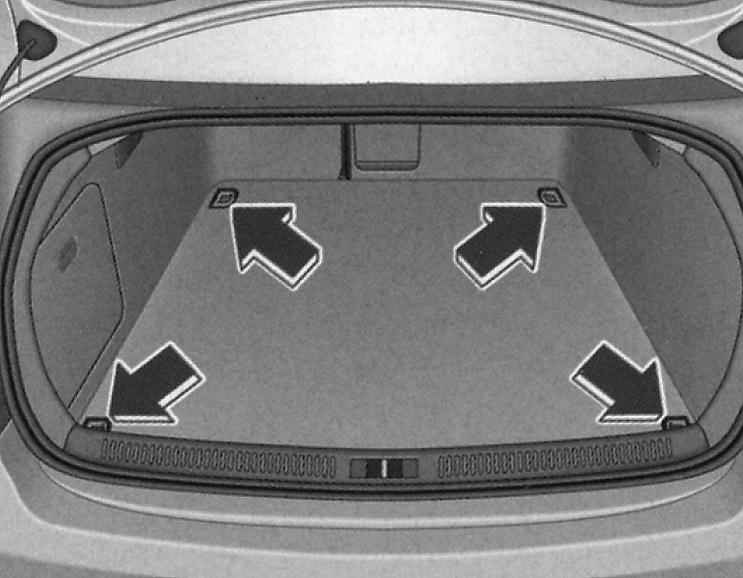

Расположение такелажных проушин багажника

ПОРЯДОК ВЫПОЛНЕНИЯ

При помощи такелажных проушин закрепите груз. Примите меры безопасности, см. Системы безопасности.

Сетка препятствует смещению лёгкого груза.

ПОРЯДОК ВЫПОЛНЕНИЯ

Проденьте вначале передние крючки в такелажные проушины. Затем проденьте задние крючки в такелажные проушины.

Грузоудерживающая сетка/укладочная сетка

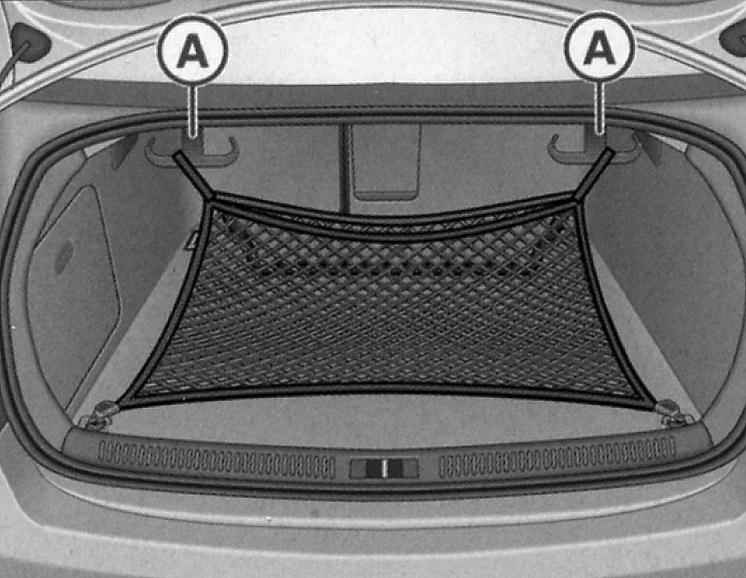

Подвешенная за крючки грузоудерживающая сетка

Грузоудерживающая сетка

Укладочная сетка

Крючки можно также использовать для подвешивания сумок, пакетов и т.д.

Если крючки не используются, то они возвращаются самостоятельно в исходное положение.

Защитное покрытие-ванна

При транспортировке загрязненных предметов следует пользоваться защитным покрытием-ванной.

Раскладывание защитного покрытия-ванны

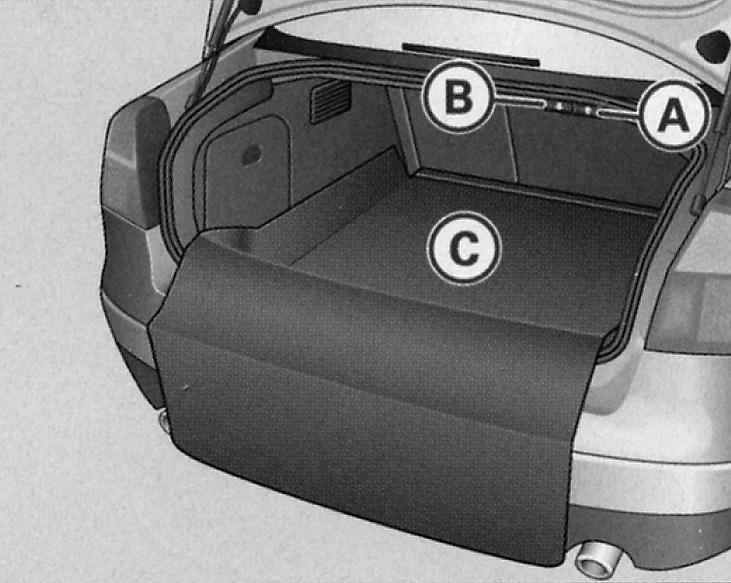

Расправленное защитное покрытие в багажнике

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте крышку багажника. Потяните клавишу (A). Расправьте сложенное покрытие (C).

Открывание крышки сквозного люка

Защитное покрытие складываемой спинки заднего сиденья

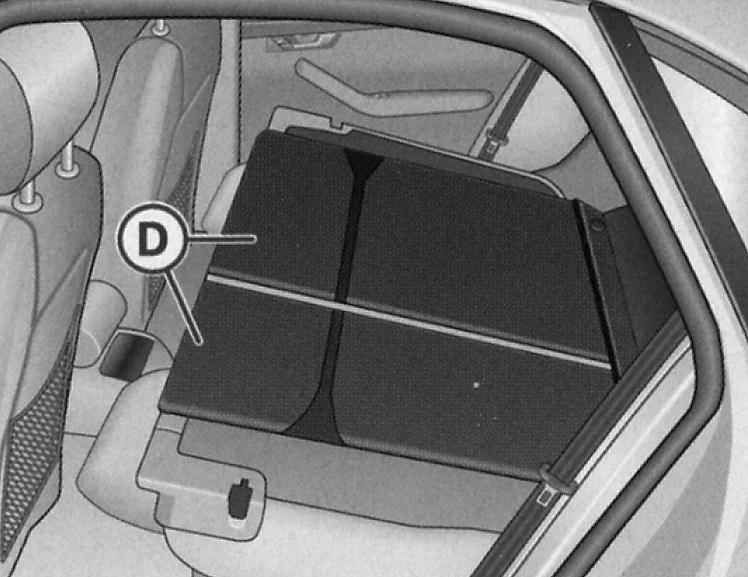

Защитное покрытие сложенной спинки заднего сиденья

ПОРЯДОК ВЫПОЛНЕНИЯ

Сложите спинку заднего сиденья вперед, см. ниже. Уложите покрытие (D) на сложенную спинку заднего сиденья.

Защитное покрытие-ванна багажника представляет собой складываемое синтетическое покрытие, которым при необходимости можно накрывать весь багажник, включая стойки амортизаторов. Защитным покрытием спинки заднего сиденья можно пользоваться также отдельно, без использования защитного покрытия-ванны багажника. Покрытие спинки состоит из двух частей и может складываться в соотношении 1/3 и 2/3.

Складывайте защитное покрытие-ванну только сухим.

Боковая ниша

В левой боковой нише багажника находится проигрыватель компакт-дисков (CDROM) для системы навигации*.

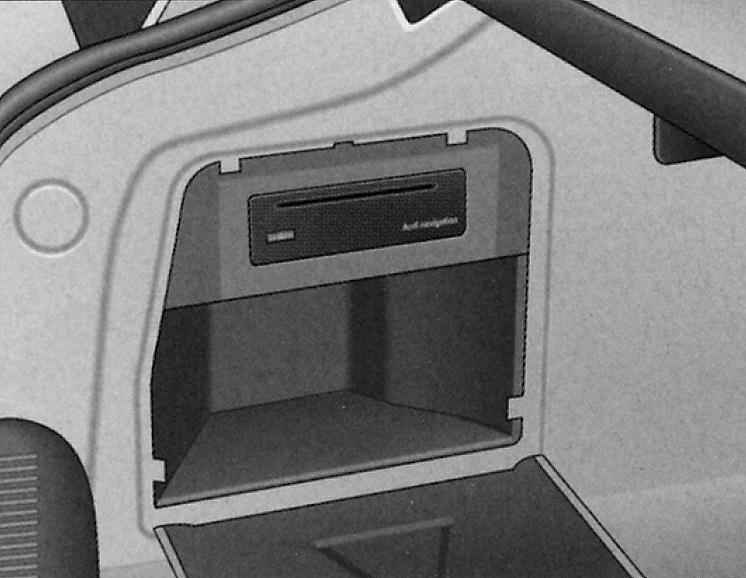

Багажник: проигрыватель компакт-дисков системы навигации под крышкой боковой обшивки

Для открывания потяните ручку вперед.

Проигрыватель компакт-дисков (CDROM) для системы навигации находится в нише багажника. Описание пользования проигрывателем приводится в соответствующем руководстве по эксплуатации.

Увеличение размеров багажника

Для увеличения размерное багажника можно складывать вперед оба компонента спинки вместе или раздельно.

Складывание спинки

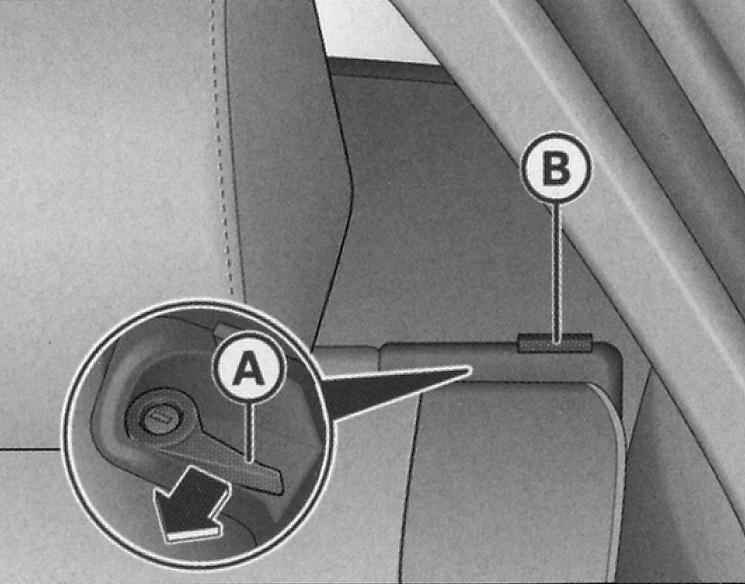

Отпирающая рукоятка спинки

ПОРЯДОК ВЫПОЛНЕНИЯ

Отожмите по направлению стрелки отпирающую рукоятку (A). Сложите спинку вперед.

Возвращение спинки в исходное положение

ПОРЯДОК ВЫПОЛНЕНИЯ

Отведите спинку назад до момента её надёжной фиксации. При правильной фиксации спинки не должна быть видна красная метка штифта (в).

Запирание спинки

Отпирание спинки

Запирание спинки

ПОРЯДОК ВЫПОЛНЕНИЯ

Поверните влево вставленный в замок отпирающей рукоятки ключ.

Правильно зафиксированную спинку заднего сиденья (нормальное положение) можно запереть и отпереть только основным или аварийным ключом (замок находится в отпирающей рукоятке). Благодаря этому предотвращается нежелательное проникновение в багажник из салона автомобиля.

При возвращении спинки в исходное положение следите, чтобы ремни безопасности боковых сидений находились в лентонаправляющем жёлобе. В противном случае ремни могут попасть в замок спинки, что может привести к их повреждению.

Вещевая полка

Вещевая полка за спинкой заднего сиденья может использоваться для лёгких предметов одежды.

Помните, что трущиеся о заднее стекло предметы могут повредить систему его электрообогрева.

Для обеспечения нормального воздухообмена не накрывайте вещами вытяжные щели, находящиеся на стыке заднего стекла и вещевой полки.

Сквозной загрузочный люк с чехлом

Пользуясь сквозным загрузочным люком с примыкающим к нему чехлом, можно перевозить в салоне длинномерные предметы (например, лыжи), не опасаясь за их сохранность, чистоту и исправность.

Загрузка

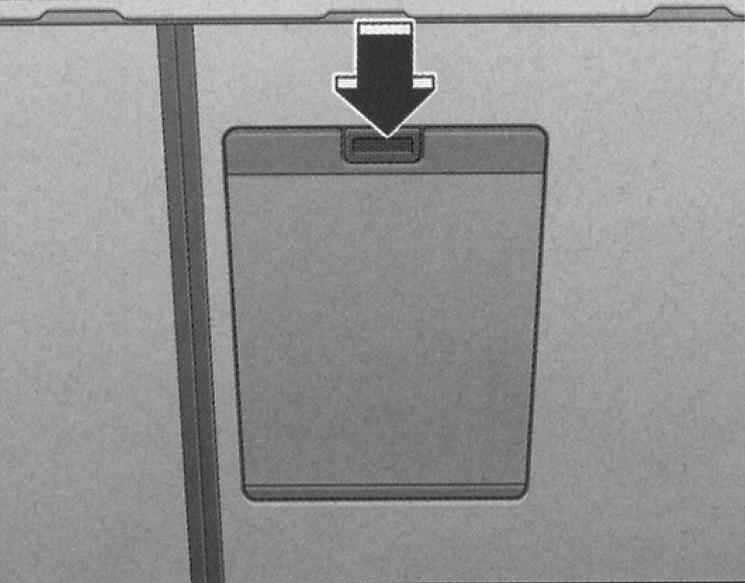

Фрагмент тыльной стороны заднего сиденья: крышка загрузочного люка

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте багажник. В багажнике нажмите кнопку отпирания крышки загрузочного люка (стрелка на иллюстрации) и отведите крышку вниз. Отведите вперед задний разделительный подлокотник. В салоне отожмите вниз кнопку отпирания крышки загрузочного люка и освободите крышку. Извлеките и расправьте чехол. Вставьте лыжи или другие похожие предметы через багажный отсек в чехол, находящийся в салоне.

Крепление

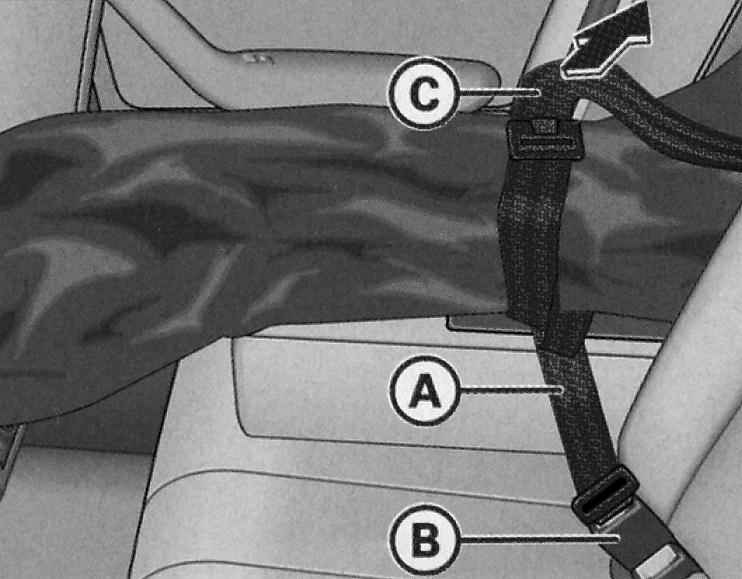

Крепление чехла ремнём в замке центрального заднего сиденья

ПОРЯДОК ВЫПОЛНЕНИЯ

Вставьте ремень чехла (A) в замок ремня безопасности центрального сиденья (B). Туго натяните ремень за его свободный конец (C).

Заправка чехла на место

Не складывайте мокрый чехол после пользования им.

Багажник на крыше

В случае использования иных систем крепления багажника на крыше или при установке его не по инструкции, возникшие в связи с этим повреждения гарантийному ремонту не подлежат.

Точки крепления

Багажник на крыше крепите только в помеченных местах.

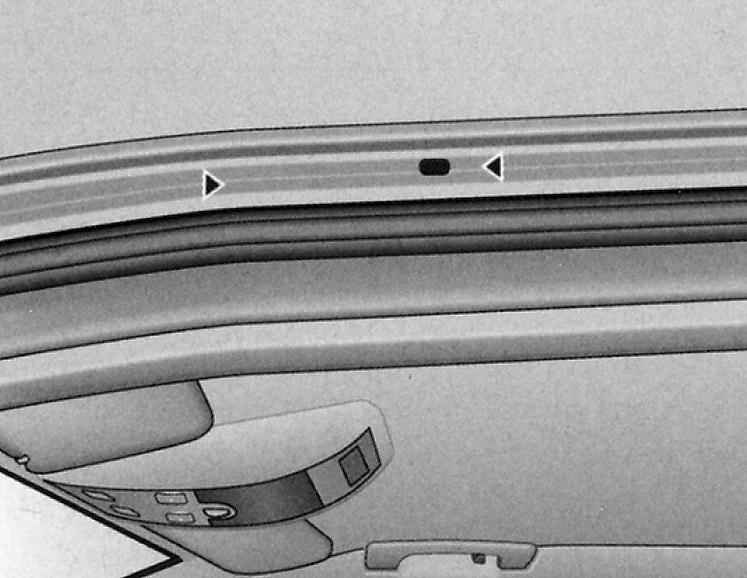

Точки крепления опорных кронштейнов багажника

Монтаж

При монтаже опорных кронштейнов следите, чтобы они точно вошли между стрелками разметки в уплотняющем выступе крыши. Метки видны только при открытых дверях.

Нагрузка на крышу

Груз на крыше должен быть надёжно закреплён. При перевозке груза изменяются динамические свойства автомобиля.

Допустимая нагрузка на крышу Вашего автомобиля составляет 75 кг. Нагрузка на крышу определяется суммой массы системы крепления и груза.

При использовании систем крепления с меньшей грузоподъёмностью нельзя полностью использовать допустимую нагрузку на крышу. Загружать багажник можно только до указанного в инструкции по его монтажу предела.

Багажник на крыше снимите сразу после пользования. На высокой скорости возрастает расход топлива из-за увеличения аэродинамического сопротивления.

Подстаканники

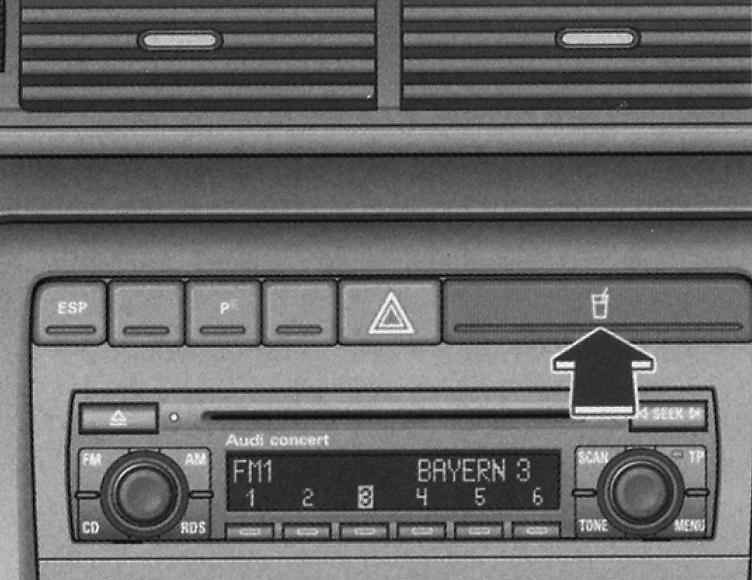

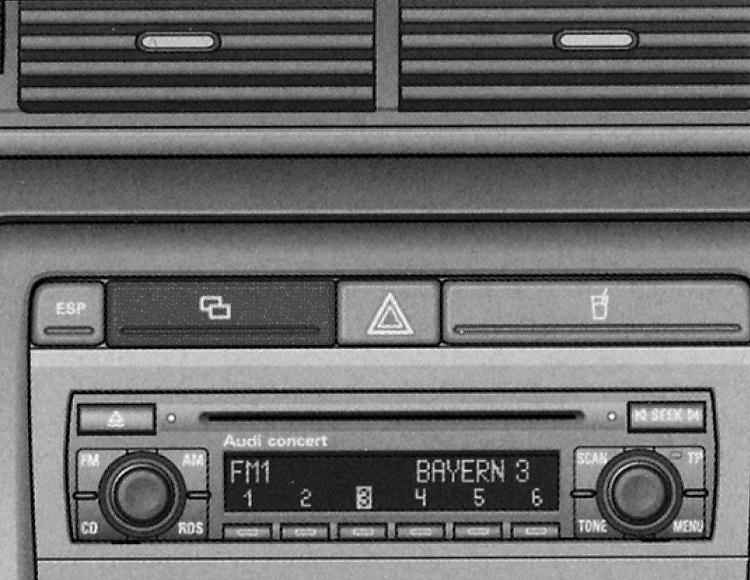

Передний подстаканник

Подстаканник

ПОРЯДОК ВЫПОЛНЕНИЯ

Для открывания нажмите на крышку подстаканника с символом . Для установки подстаканника в исходное положение задвиньте его полностью назад до момента фиксации.

Подстаканники в переднем разделительном подлокотнике

Передний разделительный подлокотник

Подстаканники в подлокотнике

Открывание подлокотника

В переднем разделительном подлокотнике можно разместить не более двух бутылок напитка.

Подстаканники в заднем разделительном подлокотнике

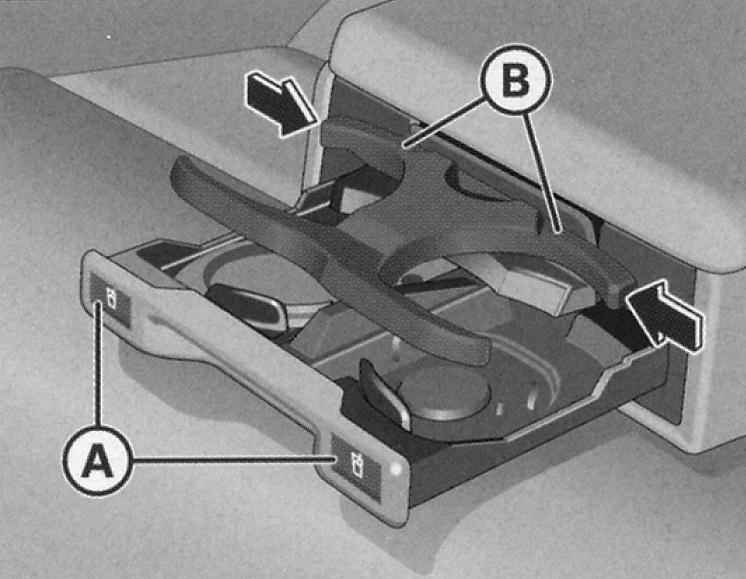

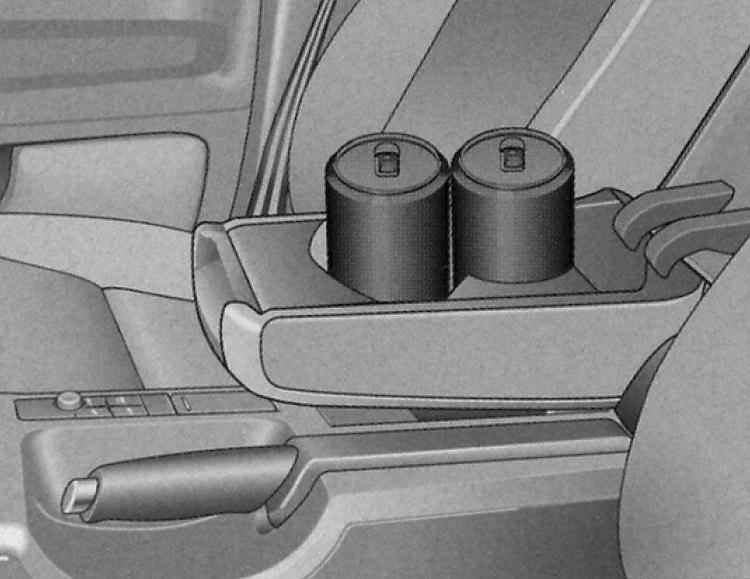

Подстаканники в заднем разделительном подлокотнике

Открывание подстаканников

Установка держателя

Для установки соответствующего держателя (B) деблокируйте его нажатием по направлению стрелки и одновременно отрегулируйте положение.

Так отрегулируйте положение держателя, чтобы он плотно прилегал к напитку.

В разделительном подлокотнике можно разместить не более двух бутылок напитка.

Пепельницы

Передняя пепельница

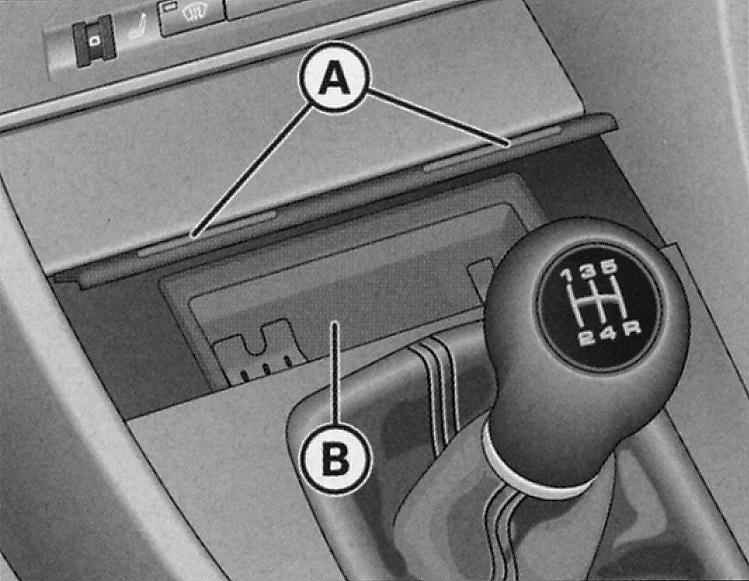

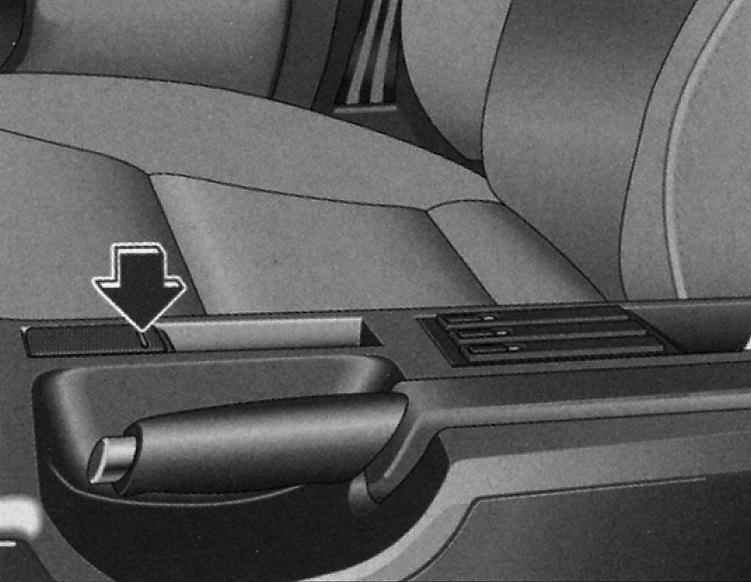

Центральная консоль: открытая пепельница

Открывание пепельницы

Извлечение вставки

Установка вставки

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите вставку в гнездо нажатием.

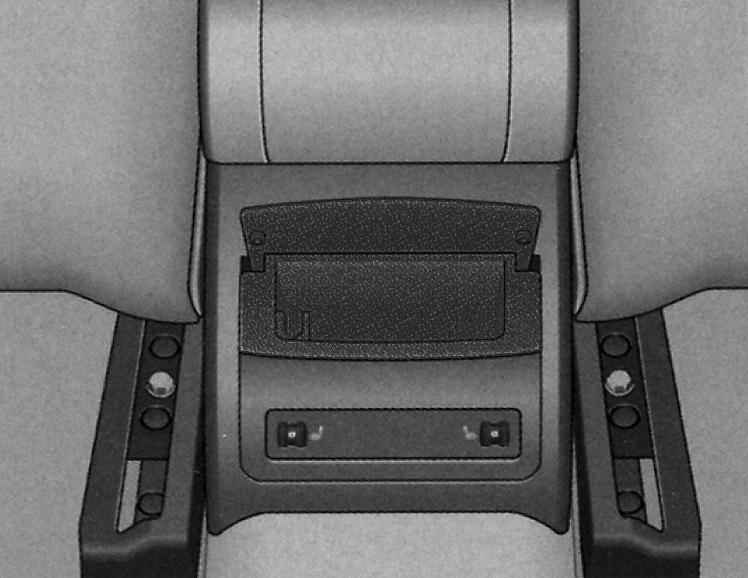

Задняя пепельница

Открывание пепельницы

Извлечение вставки

Установка вставки

Прикуриватель и розетки

Прикуриватель

Расположенной в гнезде прикуривателя розеткой на 12 вольт можно пользоваться для подключения дополнительных электроприборов.

Прикуриватель центральной консоли

Пользование прикуривателем

Использование в качестве розетки

Расположенной в гнезде прикуривателя обычной розеткой на 12 вольт можно пользоваться для подключения дополнительных электроприборов с потребляемой мощностью не более 100 ватт.

Используйте только подходящие штекеры, чтобы не повредить розетки.

Помните, что при неработающем двигателе и включённых потребителях электроэнергии происходит разряд аккумулятора.

Розетка

Розеткой на 12 вольт можно пользоваться для подключения дополнительных электроприборов.

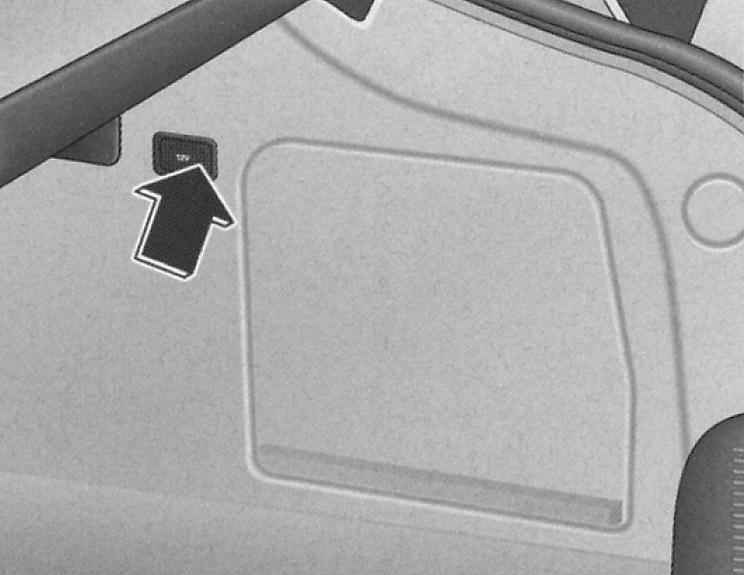

Фрагмент боковой обшивки багажника: розетка на 12 вольт

ПОРЯДОК ВЫПОЛНЕНИЯ

Для доступа к розетке нажмите крышку. Установите штекер электроприбора в розетку.

Розетка рассчитана на электроприборы с потребляемой мощностью не более 100 ватт.

Применяйте только подходящие штекеры, чтобы не повредить розетки.

Помните, что при неработающем двигателе и включённых потребителях электроэнергии происходит разряд аккумулятора.

Ниши

Перечень ниш

В Вашем автомобиле имеются следующие ниши:

• Аптечка (В экстренных случаях)
• Знак аварийной остановки (В экстренных случаях)
• Вещевой ящик (охлаждения вещевого ящика, CD-чейнджер)
• Пенал центральной консоли
• Ниша для хранения папки с документами автомобиля

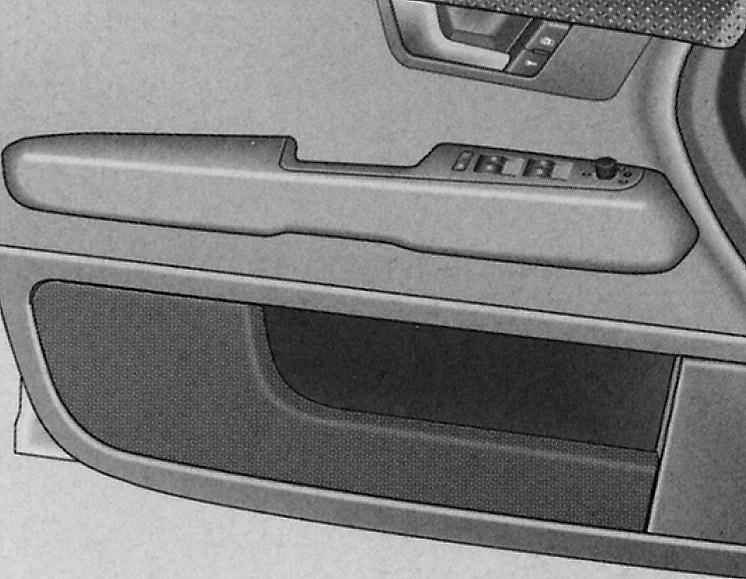

• Ниши дверей
• Крючья для одежды (вешалки)
• Ниша для хранения аудиокассет
• Вещевая полка (Сиденья и ниши)
• Ниша боковой обшивки багажника (Сиденья и ниши)

Некоторые из приведённых ниш входят в комплектацию только определённых модификаций или устанавливаются на заказ.

Вещевой ящик

Вещевой ящик может запираться, а при открытой крышке включается освещение ящика.

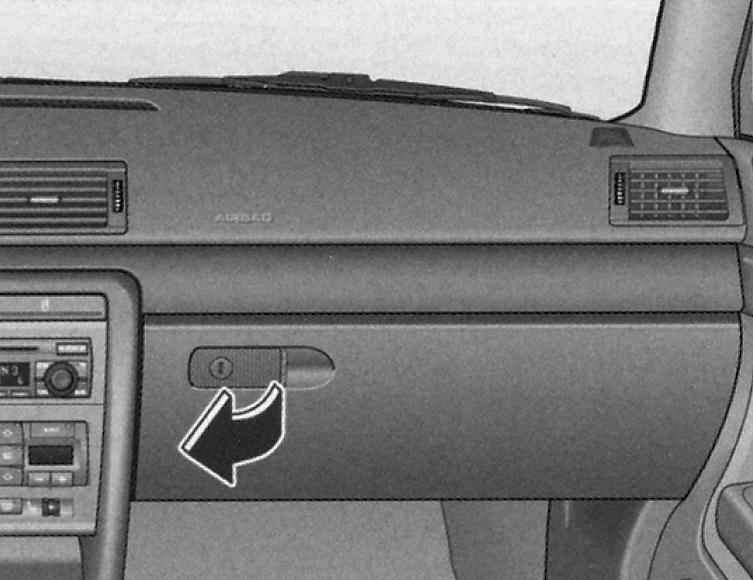

Открывание вещевого ящика

Закрывание вещевого ящика

Освещение вещевого ящика включается при открывании крышки и включённых фарах/стояночных огнях.

В крышке вещевого ящика имеются фиксаторы для крепления письменных принадлежностей.

CD-чейнджер *

CD-чейнджер радиосистемы находится в вещевом ящике. Описание приводится в соответствующем руководстве по эксплуатации.

Холодильник в вещевом ящике

Охлаждающий эффект холодильника достигается только в режиме охлаждения кондиционера.

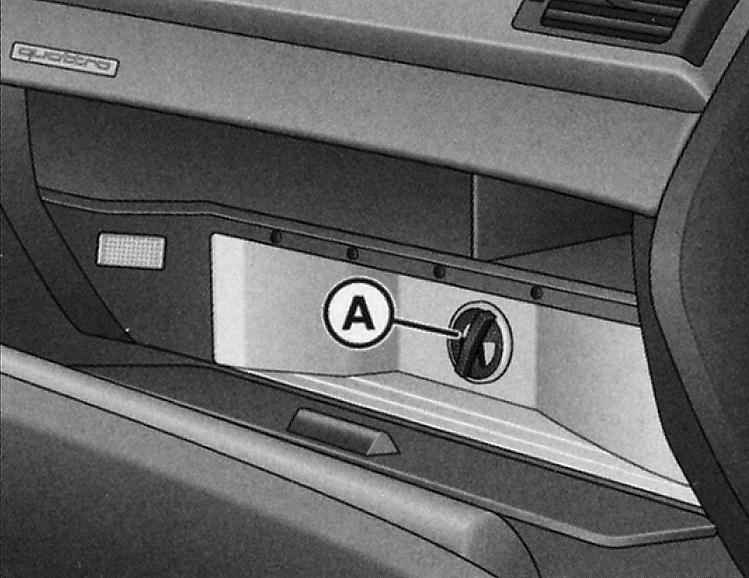

Вещевой ящик с открытым холодильником

ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте вещевой ящик. Откройте холодильник. Охлаждение включается/выключается поворотным выключателем (A).

Охлаждающий эффект холодильника достигается только при включённом в режиме охлаждения кондиционере. При работе кондиционера в режиме обогрева холодильник рекомендуется выключать.

Расположенный в холодильнике «противоскользящий коврик» можно извлечь и использовать для чистки.

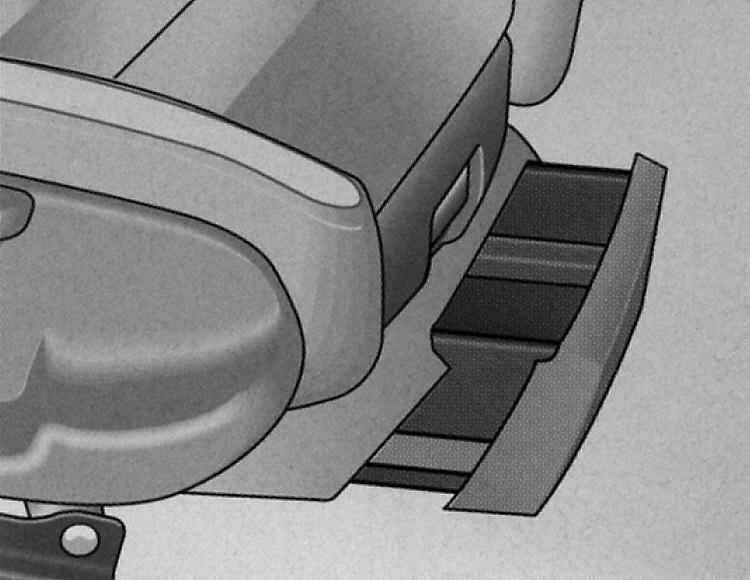

Пенал

Пенал центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

Для открывания нажмите крышку . Для закрывания задвиньте пенал полностью назад до момента фиксации.

В центральной консоли рядом с ручным тормозом находится ещё один отсек. На автомобилях с системой навигации* в данном отсеке расположен пульт управления системой.

Ниша для хранения папки с документами автомобиля

Всегда храните папку с документами автомобиля в предназначенной для этого нише.

Ниша в облицовке дверей

Во внутренней облицовке дверей расположены ниши.

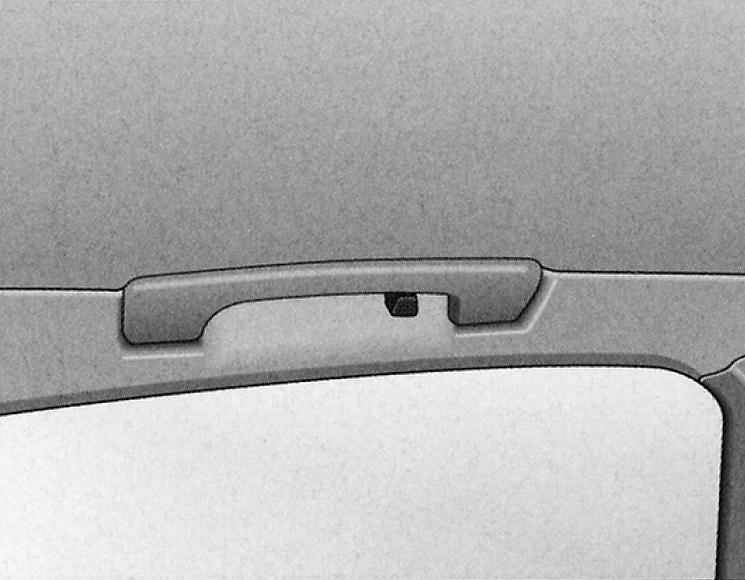

Вешалки (крючья для одежды)

Над каждой из задних дверей расположен крючок для одежды.

Ниша для аудиокассет

Аудиокассеты могут храниться (без футляров) в выдвижных отсеках, убирающихся в предназначенную для них нишу.

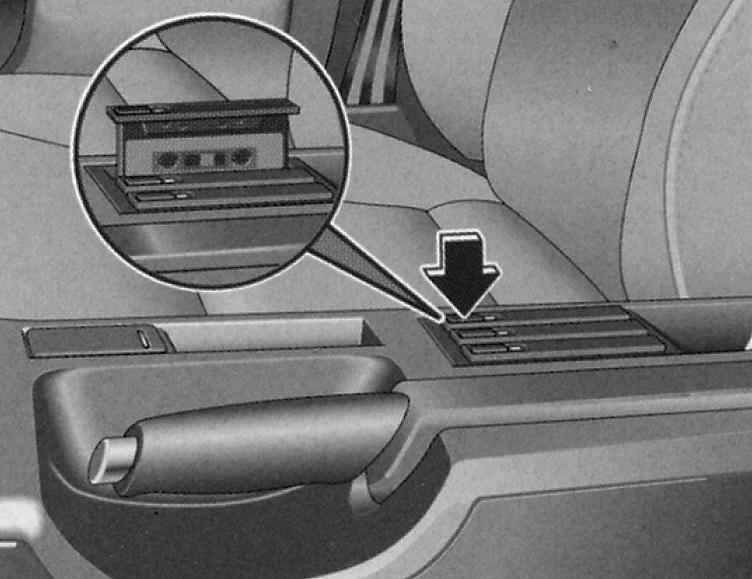

Ниша для кассет центральной консоли

ПОРЯДОК ВЫПОЛНЕНИЯ

Для открывания отсека нажмите кнопку. Кассету уложите в отсек открытой стороной вверх. Для закрывания задвиньте отсек полностью назад до момента фиксации.

При нахождении кассеты в отсеке с левой стороны отсека появляется красная метка.

Блокировка катушек предотвращает самопроизвольное разматывание ленты и тем самым её деформацию.

Вещевые ящики передних сидений

С торцевой стороны каждого из передних сидений находится выдвижной вещевой ящик.

Открывание

Закрывание

Максимальная загрузка ящика составляет 1 кг.
