2.14. В экстренных случаях

Для доступа к аптечке потяните вверх ручку. Максимальная загрузка ниши составляет 0.5 кг.

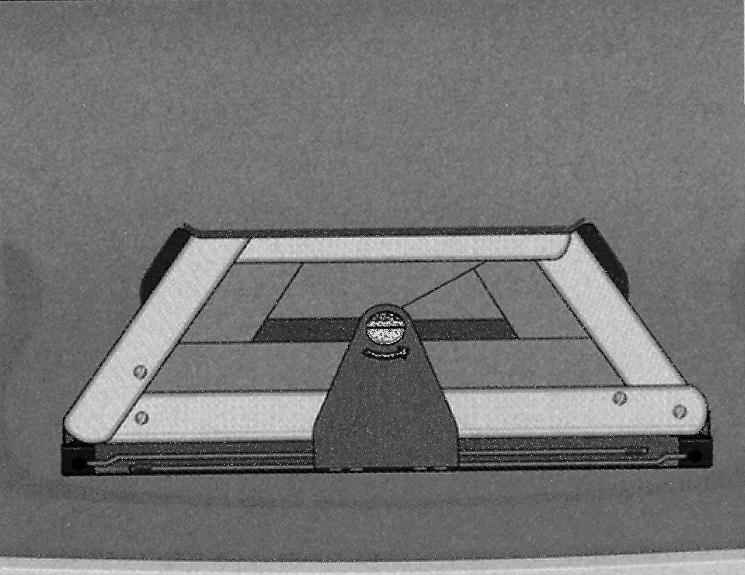

Знак аварийной остановки

Для извлечения знака аварийной остановки поверните быстродействующий запор по направлению стрелки и отведите вниз держатель.

В крышке багажника можно разместить только специально предусмотренный для этого знак аварийной остановки, входящий в номенклатуру оригинальных автопринадлежностей.

Огнетушитель

Огнетушитель заводской комплектации находится в держателе, расположенном в пространстве для ног переднего пассажира.

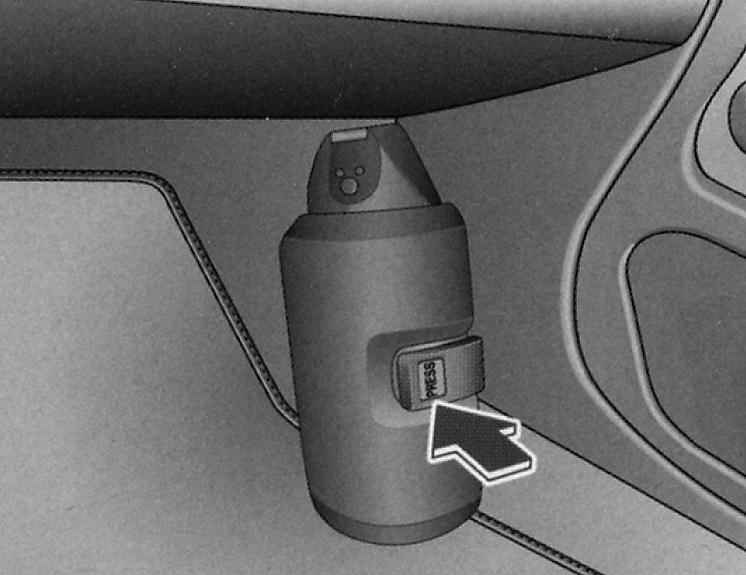

Извлечение огнетушителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Нажатием клавиши с надписью <PRESS> (стрелка) деблокируйте ремень огнетушителя. Извлеките огнетушитель из держателя.

Крепление огнетушителя

После пользования огнетушителем

Ознакомьтесь предварительно с правилами пользования огнетушителем. Правила пользования напечатаны на огнетушителе.

Для поддержания огнетушителя в постоянной готовности к употреблению регулярно (самое позднее каждые два года) проверяйте огнетушитель на соответствующем специализированном предприятии или в пожарной охране.

При покупке нового огнетушителя удостоверьтесь, что он подходит к держателю.

Следите за сроком действия огнетушителя. Использование просроченного огнетушителя не обеспечивает необходимую эффективность тушения.

Комплект инструмента, аптечка для ремонта шин и запасное колесо

Комплект инструмента и домкрат

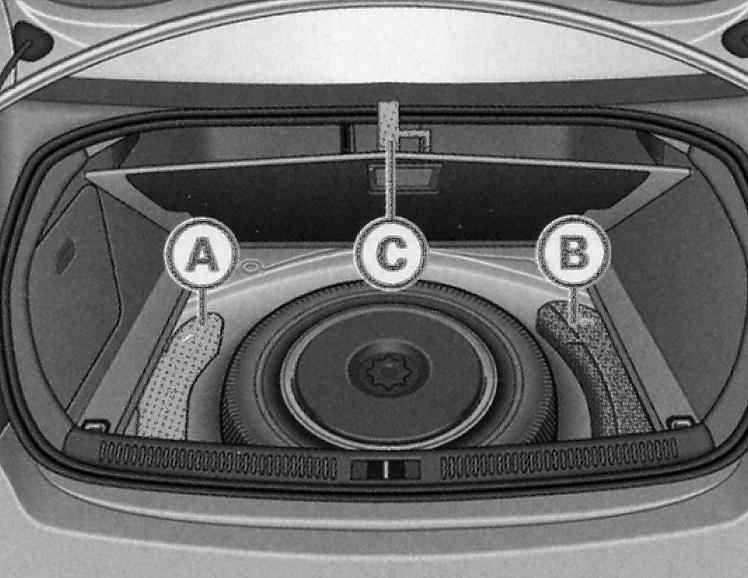

Комплект инструмента (А) и домкрат (В) находятся под настилом багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

Поднимите настил за пластмассовую ручку. Подвесьте настил с помощью ручки (С) за уплотнение багажника. Деблокируйте коробку с инструментом, потянув вверх ручку коробки. Извлеките комплект инструмента или домкрат. Верните настил на место и только затем закройте крышку багажника.

В комплект инструмента входят следующие инструменты:

• проволочный захват для полноразмерных*/декоративных колпаков колёс;
• пластмассовый зажим для снятия защитных колпачков колёсных болтов*;
• баллонный ключ;
• страховочный палец для замены колеса;
• отвёртка с переставным стержнем;
• буксирная проушина.

Перед укладкой домкрата верните подъёмную лапу в исходное нижнее положение.

Некоторые из приведённых позиций входят в комплектацию только определённых модификаций или устанавливаются на заказ.

Аптечка для ремонта шин

Аптечка для ремонта шин находится под настилом багажника.

В аптечку для ремонта шин входит герметизирующее средство для герметизации повреждений шины, а также компрессор для накачивания шины. Они позволяют надёжно герметизировать повреждения шины, вызванные посторонними предметами диаметром примерно до 4 мм. При этом постороннее тело может оставаться в шине.

Правила пользования герметизирующим средством и компрессором можно найти соответственно на бутылке с герметизирующим средством и на корпусе компрессора.

Стальное запасное колесо

Стальное запасное колесо находится в нише под настилом багажника. Оно предназначено только для кратковременного пользования.

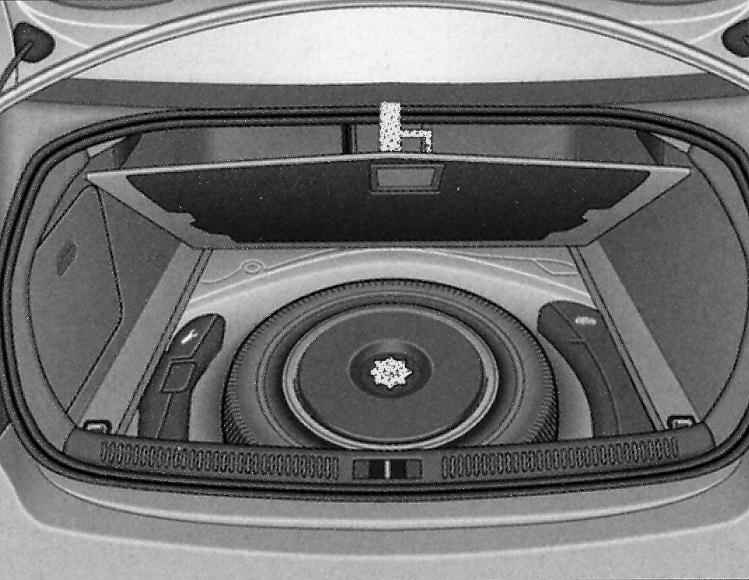

Извлечение запасного колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

Поднимите настил за пластмассовую ручку. Подвесьте настил с помощью ручки за уплотнение багажника. Вывинтите рукоятку вращением против часовой стрелки. Извлеките запасное колесо. Верните настил на место и только затем закройте крышку багажника.

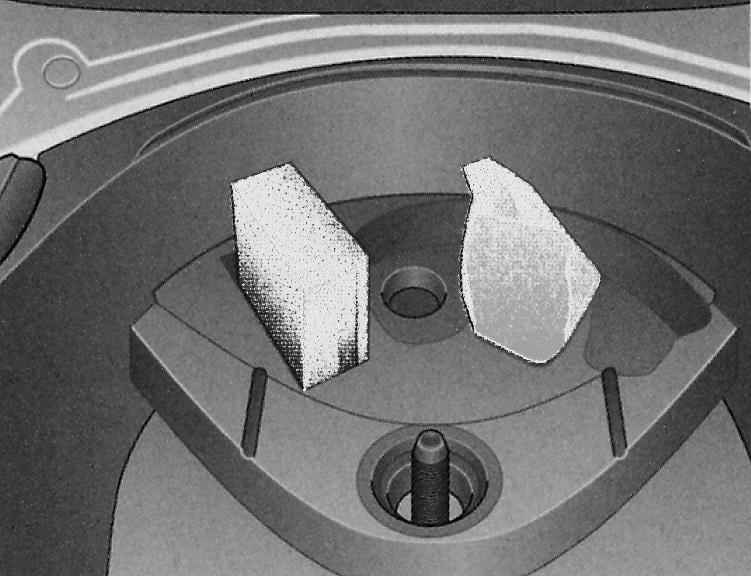

Укладка неисправного колеса

Ваш автомобиль может комплектоваться на заводе-изготовителе стальным запасным колесом. Вследствие конструктивных данных (размер диска/шины, состав резины, рисунок протектора и т.д.) запасное колесо, как правило, не соответствует по своим рабочим параметрам серийным шинам автомобиля. Поэтому Вам следует помнить о следующих ограничениях:

Стальное запасное колесо разрешается эксплуатировать только на автомобиле Вашей модели. Его можно монтировать только на Вашем автомобиле.

В случае монтажа стального запасного колеса изменяются ходовые качества Вашего автомобиля.

Стальное запасное колесо предназначено только для кратковременного монтажа в случае «прокола» шины. Как можно скорее замените стальное запасное колесо на стандартное колесо с серийной шиной.

Если размер шины стального запасного колеса отличается от серийного колеса, то при определённых обстоятельствах нельзя монтировать цепи противоскольжения на запасное колесо.

Серийное запасное колесо

Запасное колесо находится в нише под настилом багажника.

Извлечение запасного колеса

Укладка неисправного колеса

Экспортируемые в некоторые страны автомобили комплектуются не колесом со стандартной шиной, а более лёгким компактным аварийным колесом*.

Запасное колесо с направленным рисунком протектора

Если в качестве запасного колеса используется колесо с направленным рисунком протектора, то необходимо помнить следующее:

• Направление вращения колеса определяется меткой в виде стрелки, нанесённой на боковине покрышки.
• Если в случае прокола запасное колесо придется установить встречно направлению движения, определяемому рисунком протектора, то эта мера должна носить лишь временный характер, так как шина в данном случае не может в полной мере реализовать присущие ей оптимальные ходовые качества, такие как отсутствие склонности к аквапланированию, бесшумность и износостойкость. Особенно рекомендуем помнить об этом в сырую погоду, соразмеряя скорость движения с состоянием проезжей части.

Компактное запасное колесо (аварийное колесо)

Компактное запасное (аварийное) колесо находится в нише под настилом багажника.

Использование аварийного колеса

Аварийное колесо предназначено только для того, чтобы в экстренном случае доехать до мастерской. Поэтому при первой же возможности замените его на колесо со стандартной шиной.

На эксплуатацию аварийного колеса распространяются некоторые ограничения. Аварийное колесо нельзя использовать на автомобилях других моделей.

На диск аварийного колеса не допускается надевание стандартных или зимних шин.

Цепи противоскольжения

По техническим причинам не допускается надевание цепей противоскольжения на компактное аварийное колесо.

Поэтому при необходимости движения с цепями противоскольжения в случае «прокола» переднего колеса поставьте аварийное колесо назад. В свою очередь наденьте на снятое заднее колесо цепи противоскольжения и установите его на месте неисправного переднего колеса.

Замена колеса

Подготовка

Замена колеса требует предварительной подготовки.

ПОРЯДОК ВЫПОЛНЕНИЯ

Остановитесь на ровной поверхности и по возможности подальше от транспортного потока. Высадите всех пассажиров и проследите, чтобы они находились вне опасной зоны (например, с внешней стороны дорожного ограждения). Затяните полностью ручной тормоз. Включите первую передачу (ручная коробка передач) или установите рычаг селектора автоматической трансмиссии в положение «Р». При движении с прицепом: отсоедините прицеп от автомобиля. Извлеките из багажника комплект инструмента и запасное колесо.

При покатости проезжей части дополнительно подложите упор под противоположное колесо.

Соблюдайте требования правил дорожного движения.

Замена колеса

Процесс замены колеса включает нижеприведённые этапы.

Операции после замены колеса

После замены колеса необходимо выполнить ряд операций.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снятое колесо уложите в нишу для запасного колеса и зафиксируйте. Уложите на место комплект инструмента. Безотлагательно проверьте давление воздуха в шине установленного запасного колеса. Проверьте момент затяжки колёсных болтов динамометрическим ключом. Нормативный момент указан в Спецификациях. Как можно скорее замените неисправное колесо.

Если при замене колеса обнаружится, что колёсные болты заржавели или туго идут по резьбе, их следует заменить до измерения момента затяжки. До контроля момента затяжки, осторожности ради, ездите лишь с умеренной скоростью.

Полноразмерные колпаки колёс

Для доступа к колесным болтам снимите полноразмерные колпаки.

Снятие

Установка

Декоративные колпаки колёс

Для доступа к колесным болтам снимите декоративные колпаки.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

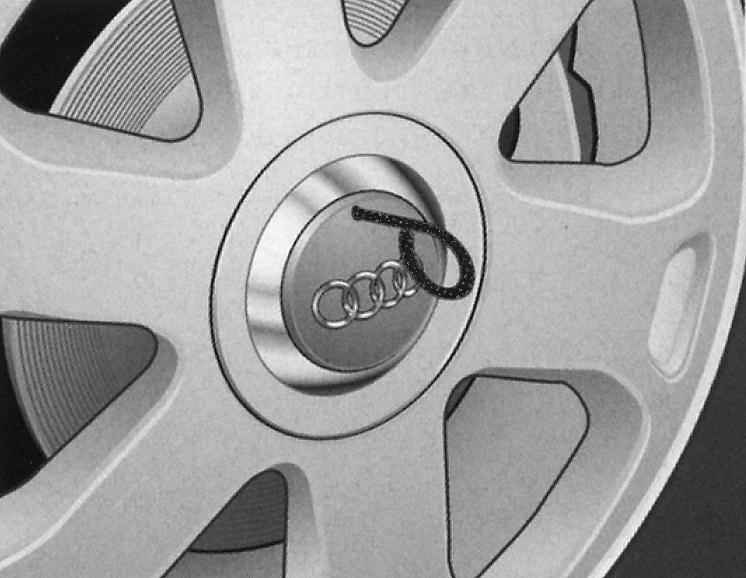

Введите входящий в комплект инструмента проволочный захват в отверстие декоративного колпака. Потяните и снимите декоративный колпак.

Колёсные болты с колпачками

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

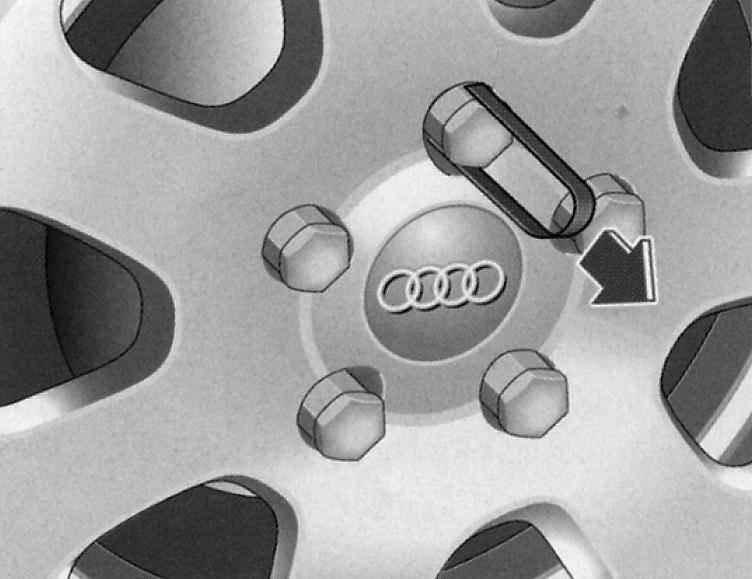

Надвиньте входящий в комплект инструмента пластмассовый зажим на колпачок. При этом внутренние фиксаторы зажима должны защелкнуться в бурте колпачка. Снимите колпачок входящим в комплект инструмента пластмассовым зажимом (стрелка).

Установка

Колпачки служат для защиты колёсных болтов.

Ослабление и затягивание колёсных болтов

Ослабьте колёсные болты и только затем поднимайте автомобиль.

Ослабление

ПОРЯДОК ВЫПОЛНЕНИЯ

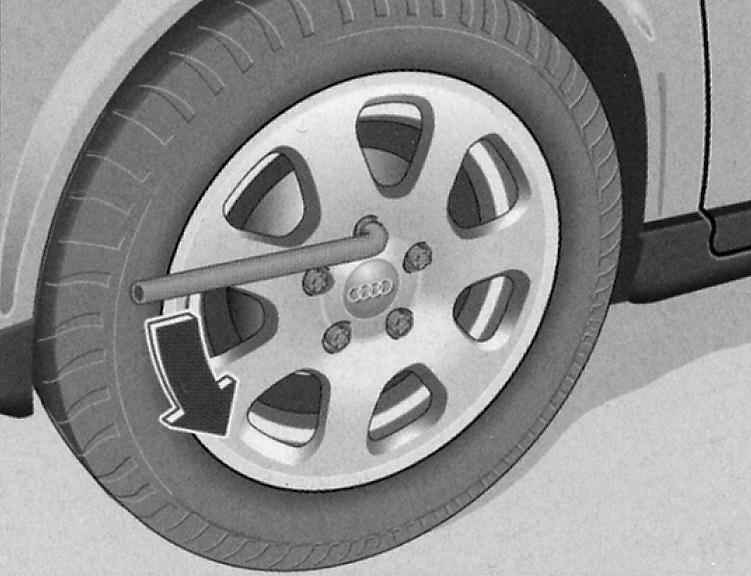

Наденьте баллонный ключ до упора на болт колеса. Отверните болт колеса примерно на один оборот влево (стрелка). При этом держите рукоятку ключа как можно ближе к её концу.

Затягивание

Выполненным в рукоятке отвёртки внутренним шестигранником нельзя пользоваться для страгивания или для затяжки колёсных болтов. Осторожно нажмите ногой на край рукоятки ключа, если болт не сдвигается. Займите при этом устойчивое положение и держитесь за автомобиль.

Демонтаж и монтаж колеса

После страгивания колёсных болтов и поднимания автомобиля домкратом замените колесо в следующей последовательности:

Демонтаж колеса

ПОРЯДОК ВЫПОЛНЕНИЯ

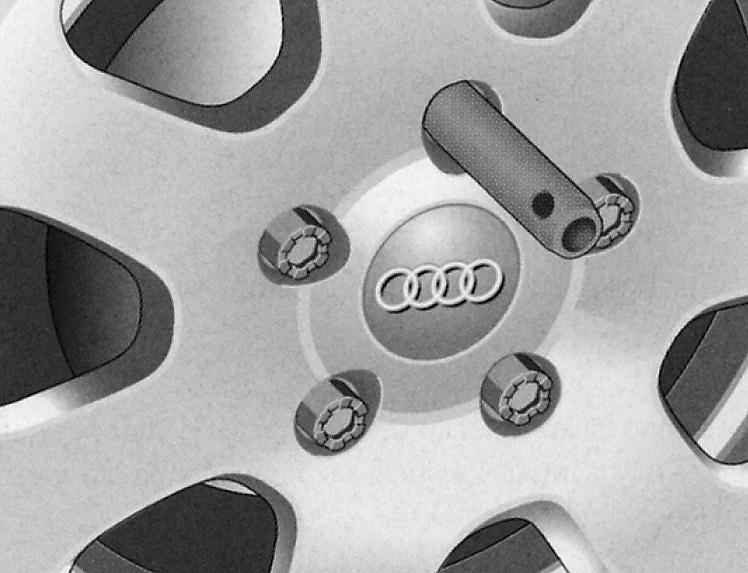

Шестигранником рукоятки отвёртки (из комплекта инструмента) выверните наиболее высоко расположенный болт колеса и положите его на чистую поверхность. В освободившееся отверстие ввинтите рукой входящий в комплект инструмента страховочный палец. Затем выверните остальные болты согласно вышеприведённому описанию. Снимите колесо. Страховочный палец остаётся в отверстии.

Монтаж колеса

Колёсные болты должны быть чистыми и легко идти по резьбе. Проверьте поверхность прилегания колеса и ступицы. Удалите загрязнения на данных поверхностях до монтажа колеса.

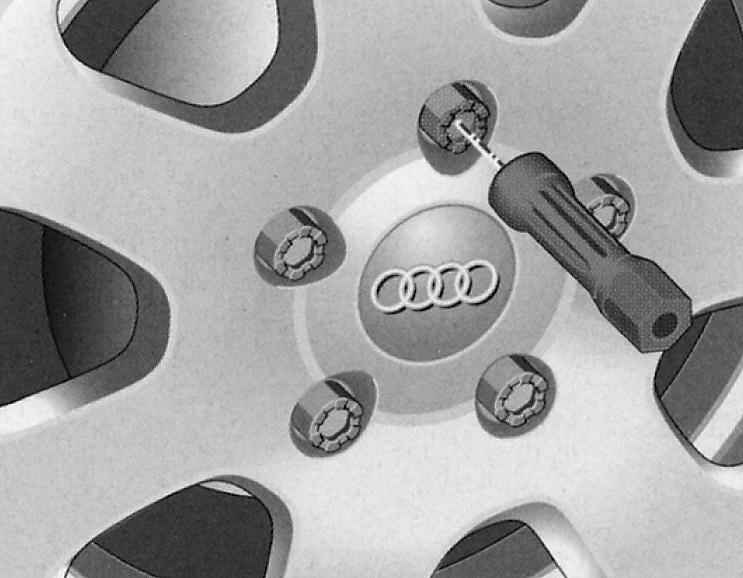

Внутренний шестигранник в рукоятке отвёртки облегчает вворачивание и выворачивание колёсных болтов. Переставной стержень отвёртки при этом должен быть вынут.

При монтаже колёс с направленным рисунком протектора не забывайте о направлении вращения колеса.

Выполненный в рукоятке отвёртки внутренний шестигранник не используйте для страгивания или для затяжки колёсных болтов.

Шины с направленным рисунком протектора

Шины с направленным рисунком протектора должны монтироваться с учётом направления вращения.

Направление вращения колеса определяется меткой в виде стрелки, нанесённой на боковине покрышки. Обязательно соблюдайте указанное направление вращения. Только в данном случае удастся реализовать оптимальные качества данных шин, такие как отсутствие склонности к аквапланированию, бесшумность и износостойкость.

Установка запасного колеса встречно направлению движения, определяемому рисунком протектора, в случае «прокола» требует осторожности при движении, так как шина в данном случае не может в полной мере реализовать присущие ей оптимальные качества.

Для полного использования преимуществ шины с направленным рисунком протектора как можно скорее замените повреждённую шину для восстановления правильного направления вращения всех шин.
