| 1. Подвесьте двигатель
за головку цилиндров, используя для этого кран. |

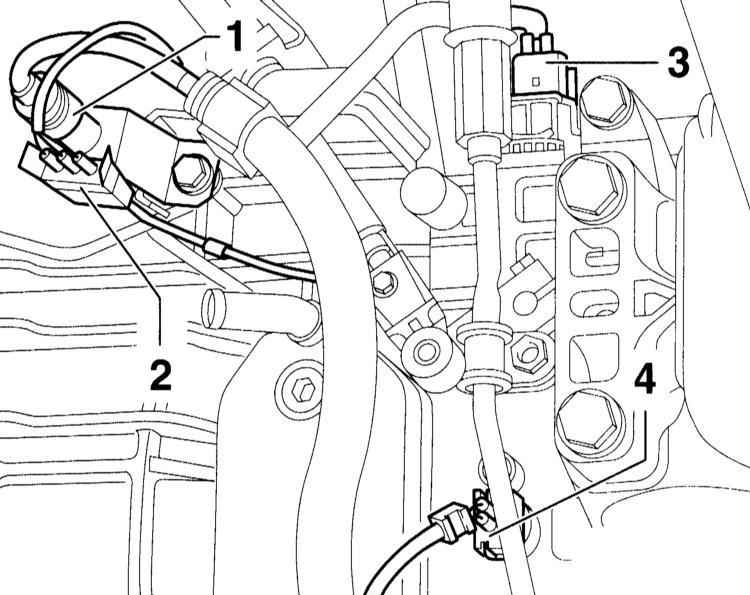

| 2. Расстыкуйте штекерное
соединение у АТ, отсоедините направляющую кабеля. |
 |
1 датчик электромагнитного
клапана (10–контактный)
2 датчик скорости движения
3 выключатель многофункциональный
4 датчик числа оборотов коробки передач |
 |

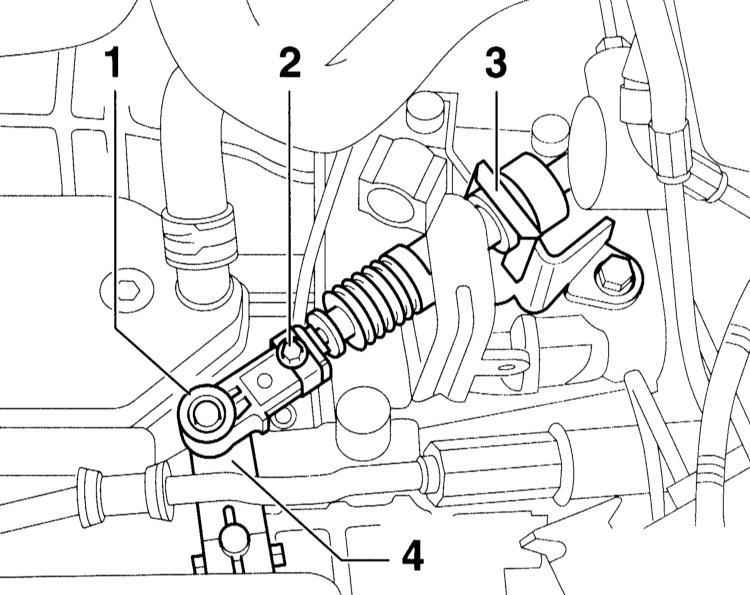

3. Отожмите отверткой тягу переключателя
передач (1) у рычага (4). Снимите стопорную скобу (3) у опоры. Снимите
тягу переключателя передач у коробки и отведите в сторону. |
ВНИМАНИЕ
 Болт (2) отворачивать
не следует.
|
| 4. Отверните болты крепления
и снимите держатель подающего трубопровода насоса гидроусилителя. |
 |

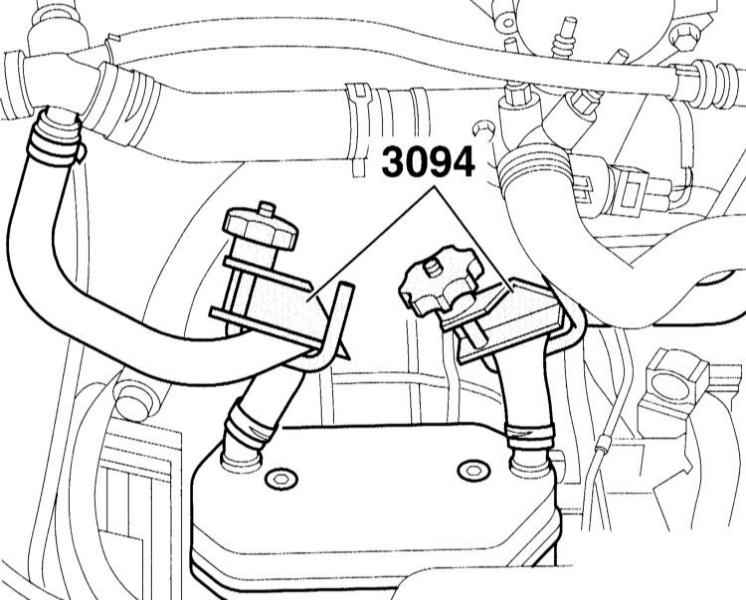

5. Пережмите шланги охладителя ATF, например,
инструментом VW–3094 или HAZET–4590. Ослабьте хомуты и снимите шланги. |
ВНИМАНИЕ
Соберите вытекшее
масло тряпкой.
|
 |

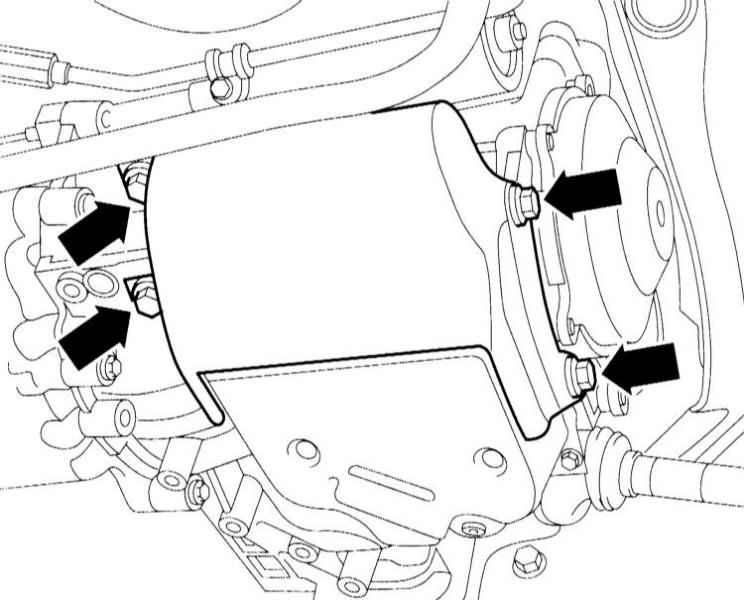

6. Отверните болты крепления и снимите щиток
(стрелки на иллюстрации). |
 |

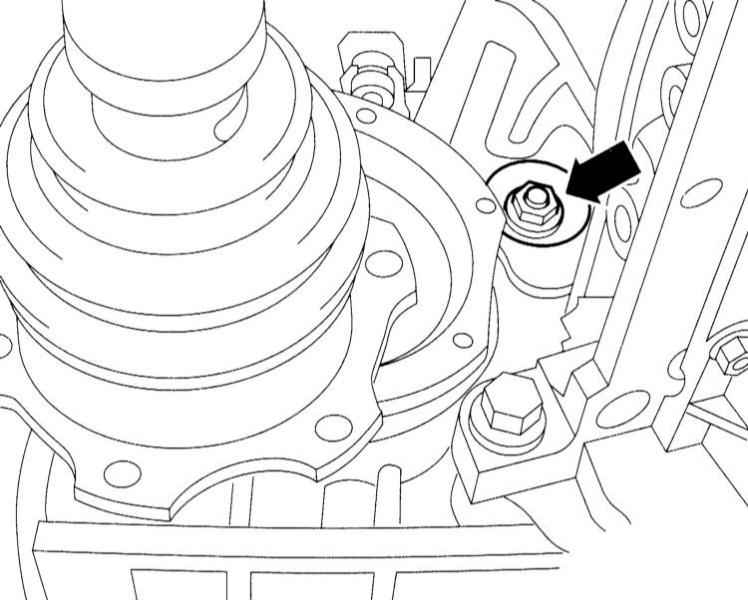

7. Выньте пробку из отверстия крышки преобразователя
крутящего момента. Отверните 3 гайки и отсоедините (стрелка на сопроводительной
иллюстрации) преобразователь от ведомого диска сцепления. Поверните
двигатель головкой за шкив коленчатого вала вправо, чтобы гайки были
в отверстии. |
ВНИМАНИЕ
Преобразователь
крутящего момента находится между двигателем и КПП и является жидкостной
муфтой.
|
8. Снимите АТ по аналогии с РКПП
(Снятие и установка РКПП).
ВНИМАНИЕ
При снятии
АТ с двигателя отожмите преобразователь из ведомого диска. Защитите
преобразователь в АТ от выпадения, для чего установите у кожуха
коробки устройство для зажима и зажмите. Если такое устройство не
поставить, при снятии коробки следите за тем, чтобы преобразователь
не выскользнул из коробки.
|
| УСТАНОВКА
|
 |

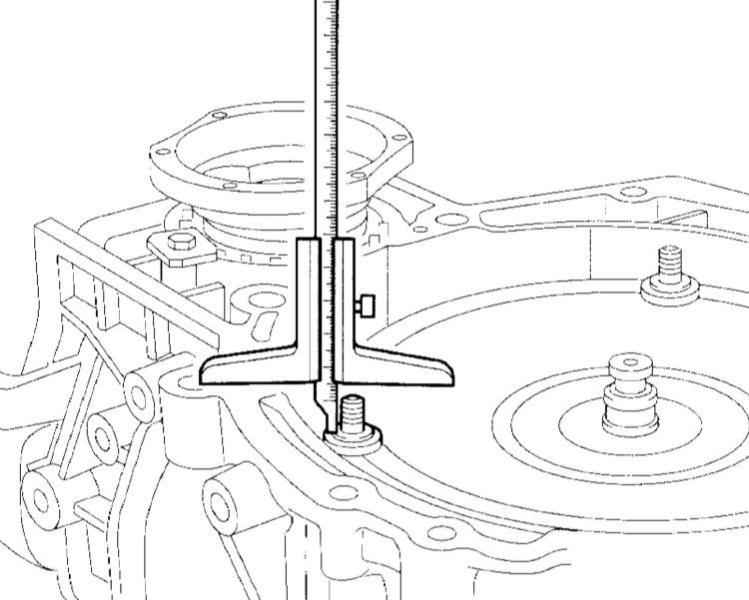

9. Перед установкой АТ измерьте расстояние
между фланцем коробки и упорной поверхностью внизу у резьбового пальца.
Оно должно составлять около 22 мм. Если указанное расстояние равно
10 мм, преобразователь вставлен неправильно. В этом случае осторожно
поверните преобразователь так, чтобы он соскользнул вниз. |
ВНИМАНИЕ
При неправильной
установке преобразователя ведомый диск при установке коробки разрушается.
|
| 10. Дальнейшая установка выполняется
в последовательности, обратной снятию. Дополнительно примите во внимание
следующее. |
| 11. Для крепления преобразователя
применяйте только оригинальные гайки. Преобразователь крепится к ведомому
диску моментом 60 Н м. |
 |
12. Замените болты крепления опор коробки.
Болты закрепите моментами представленными на иллюстрации. |
| 13. Отрегулируйте тягу переключения
передач. |
| 14. Проверьте уровень ATF в главной
передаче и в коробке. |
