6.2.6. Снятие и установка генератора

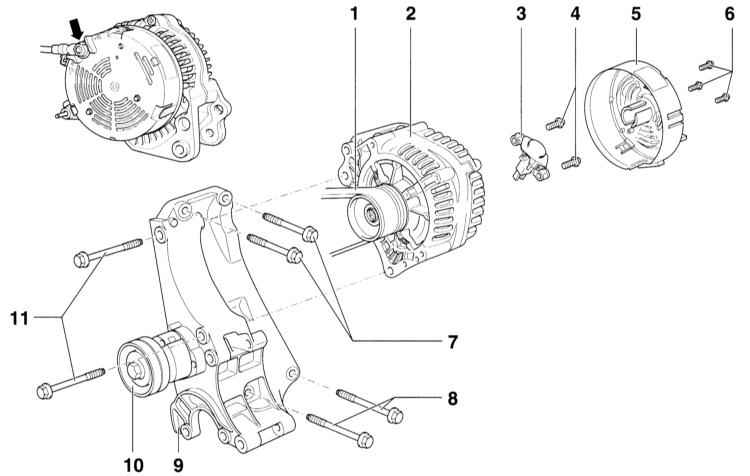

Генератор

1 – клиновой ремень
2 – генератор
3 – регулятор напряжения
4 – болты
5 – защитная крышка
6 – болты

7 – болты, 50 Н м
8 – болты, 50 Н м
9 – держатель
10 – натяжное устройство
11 – болты, 45 Н м

Бензиновый двигатель

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить кабель массы аккумуляторной батареи (–) при выключенном зажигании. ВНИМАНИЕ Таким образом, стираются данные в электронных блоках памяти, как например, код радиоприемника. Без кода включить радиоприемник может только его изготовитель, например, радиоприемник AUDI СТО AUDI. Поэтому прочитайте указания в подразделе Снятие и установка аккумуляторной батареи.

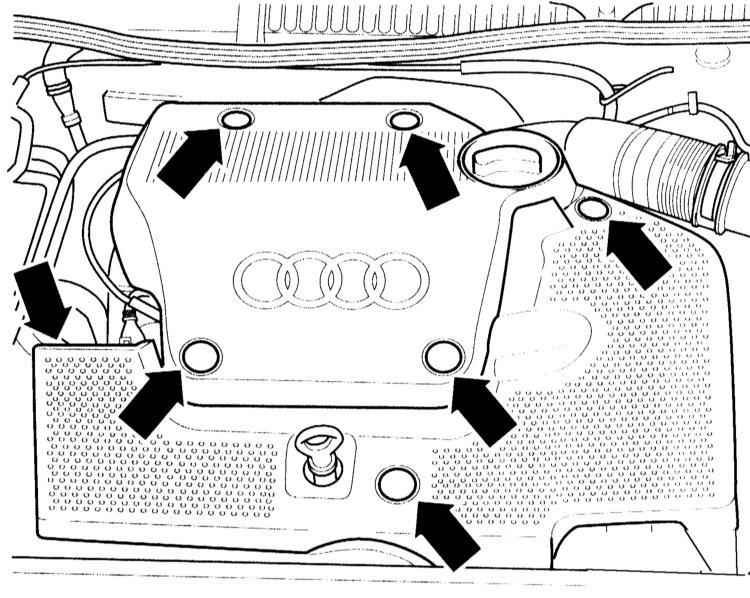

	2. Отверните болты крепления и снимите крышку двигателя. Для этого снимите пробки и отверните гайки (стрелки на иллюстрации). На иллюстрации показан двигатель 1.6 л АЕН.
3. Маркируйте направление вращения клинового ремня. Для этого мелом нанесите стрелку в направлении вращения. Клиновой ремень, глядя со стороны ремня, вращается по часовой стрелке.
4. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка ребристого клинового ремня.

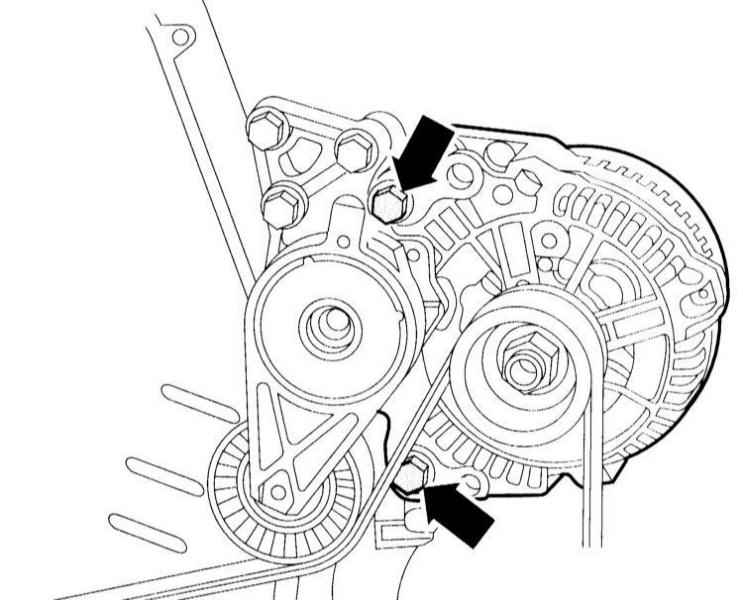

5. Отверните 3 болта крепления натяжного элемента клинового ремня.

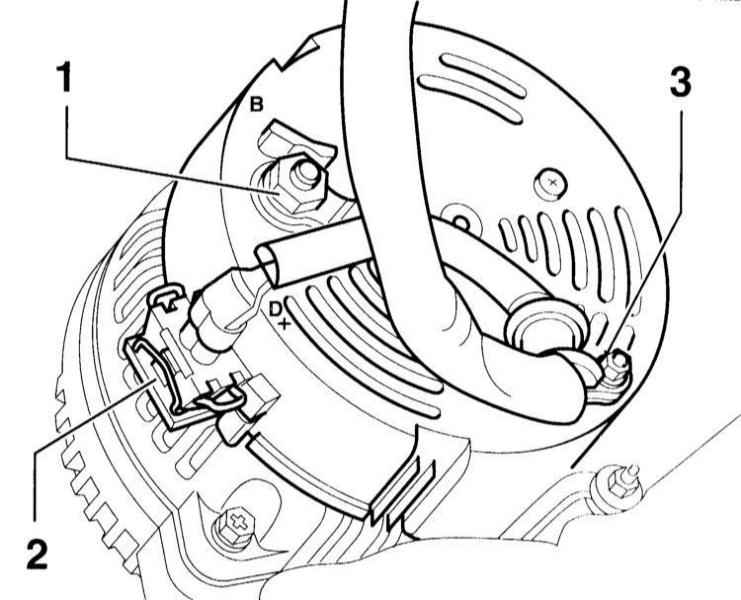

	6. Отсоедините электрический провод –1– (клемма 30/В+).
7. Отсоедините хомут кабеля –3–.
8. Расстыкуйте разъем –2–, для чего вдавите проволочный зажим.
	9. Отверните болты крепления и снимите генератор с держателя.
УСТАНОВКА
	10. Перед установкой примерно на 1 мм вбейте у генератора резьбовые втулки болтов крепления, (В).
11. Установите генератор на держателе и закрепите моментом 25 Н•м.
12. Закрепите электрические провода моментом 15 Н м и состыкуйте. Закрепите хомут кабеля моментом 15 Н м.
13. Закрепите моментом 25 Н м натяжной элемент клинового ремня.
14. Установите на место клиновой ремень, обратитесь к подазделу Снятие и установка ребристого клинового ремня.
15. Установите крышку двигателя и закрепите ее болтами.
16. Присоедините кабель массы (–) аккумуляторной батареи. ВНИМАНИЕ Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Снятие и установка аккумуляторной батареи.
Дизельный двигатель
СНЯТИЕ
17. Отсоединить кабель массы аккумуляторной батареи (–) при выключенном зажигании. ВНИМАНИЕ Таким образом, стираются данные в электронных блоках памяти, как например, код радиоприемника. Без кода включить радиоприемник может только его изготовитель, например, радиоприемник AUDI СТО AUDI. Поэтому прочитайте указания в подразделах Снятие и установка аккумуляторной батареи и Ввод кода радиоприемника.

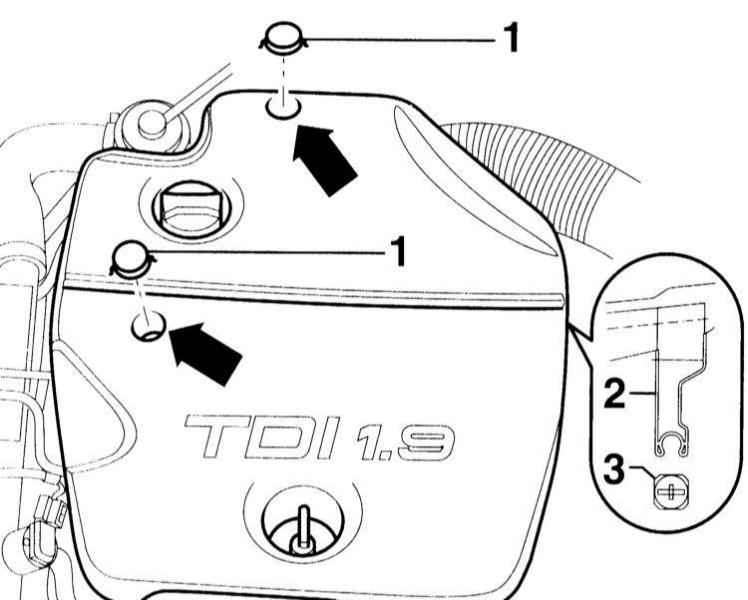

	18. Снимите крышку двигателя следующим образом (обратитесь к сопроводительной иллюстрации): – Выньте пробку –1–. – Выверните гайки (стрелки). – Снимите скобу –2– с пальца –3– и снимите крышку.

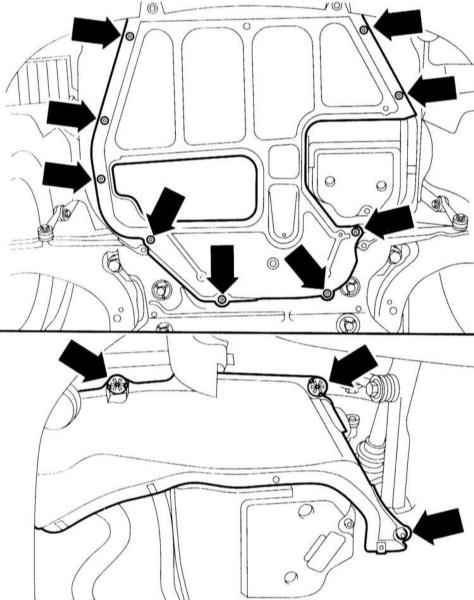

	19. Снимите шумопоглощающий элемент в центре и справа.
	20. Отсоедините электрический провод –1– (клемма 30/В+), обратитесь к иллюстрации.
21. Отсоедините хомут крепления кабеля –3–.
22. Расстыкуйте разъем –2–, для чего вдавите проволочный зажим.
23. Маркируйте направление вращения клинового ремня. Для этого мелом нанесите стрелку в направлении вращения. Клиновой ремень, глядя со стороны ремня, вращается по часовой стрелке.
24. Снимите клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.
25. Отверните 3 болта крепления натяжного элемента клинового ремня.

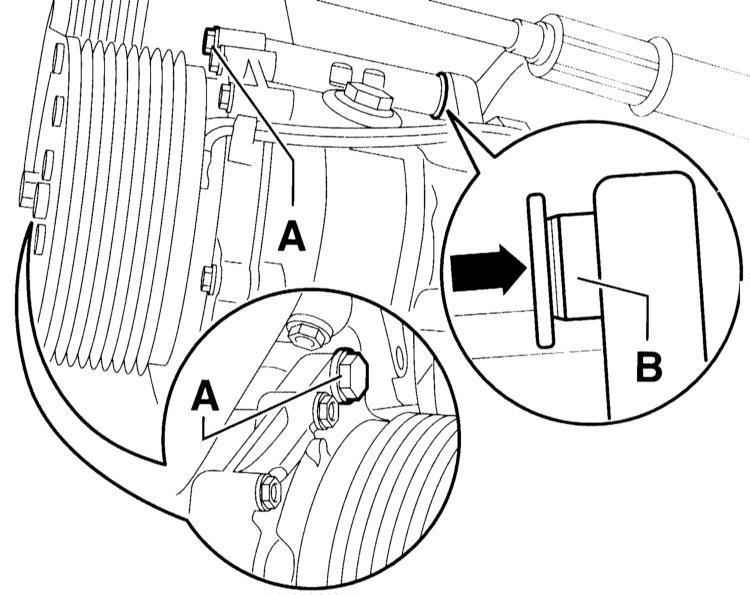

	26. Кондиционер: Отверните болты крепления (А) и снимите компрессор и подвесьте на кузове с присоединенными проводами.
27. Автомобили с усиленным охлаждением: Снимите справа дополнительный вентилятор. Радиатор защитите от повреждений картоном.
28. Все автомобили: Отверните болты крепления и снимите генератор, выньте его наверх.
УСТАНОВКА
	29. Перед установкой примерно на 1 мм вбейте у генератора резьбовые втулки болтов крепления, смотри также (В).
30. Установите генератор на держателе и закрепите моментом 25 Н м.
31. Автомобили с усиленным охлаждением: Установите правый дополнительный вентилятор, снимите картон.
32. Кондиционер: Закрепите на держателе компрессор моментом 45 Н м.
33. Закрепите натяжитель ремня моментом 25 Н м.
34. Установите клиновой ремень, обратитесь к подразделу Снятие и установка клинового ремня.
35. Закрепите электрические провода моментом 15 Н м и состыкуйте их. Закрепите хомут кабеля моментом 15 Н м.
36. Установите демпфер шума в центре и справа.
37. Закрепите крышку двигателя, вдавите пробки.
38. Присоедините кабель массы (–) аккумуляторной батареи. ВНИМАНИЕ Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Снятие и установка аккумуляторной батареи.
