6.2.11. Проверка, снятие и установка тягового реле стартераПри наличии повреждений тягового реле шестерня стартера не входит в зубчатый венец
маховика. В результате этого стартер не может запустить двигатель. Эта неисправность
встречается чаще, чем неисправность двигателя стартера.
Проверка без
снятия
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Рычаг переключения передач
установите в нейтральное положение. | | 2.
Условие проверки: Аккумуляторная батарея должна быть заряжена. |
| 3. Соедините накоротко клемму
30 (толстый положительный кабель) и 50 (тонкий кабель к замку зажигания) стартера.
Шестерня стартера должна выйти вперед (щелкнуть) и стартер должен запуститься.
Если этого не происходит, снимите стартер и проверьте его в снятом состоянии. |
|
Проверка со снятием
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите стартер. |
2. Соедините аккумуляторную
батарею вспомогательным кабелем (стартовым) следующим образом со стартером и тяговым
реле. Отрицательный полюс батареи соедините с корпусом стартера. Кабель от положительной
клеммы батареи приложите кратковременно к клемме 50 реле. Шестерня стартера должна
выйти вперед.
ВНИМАНИЕ
Положительный кабель должен быть присоединен к клемме 50 в течение времени не
более 10 с, в противном случае обмотка реле перегорит.
|
| 3. Если шестерня выходит
вперед, а стартер не вращается, электродвигатель стартера необходимо сдать в ремонт. |
| 4. Если шестерня не выходит
вперед, замените тяговое реле. | | СНЯТИЕ
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите стартер. |
| 2. Отверните 2 болта крепления
тягового реле. | | 3.
Отсоедините и снимите тяговое реле от стартера. | | УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
 | 1.

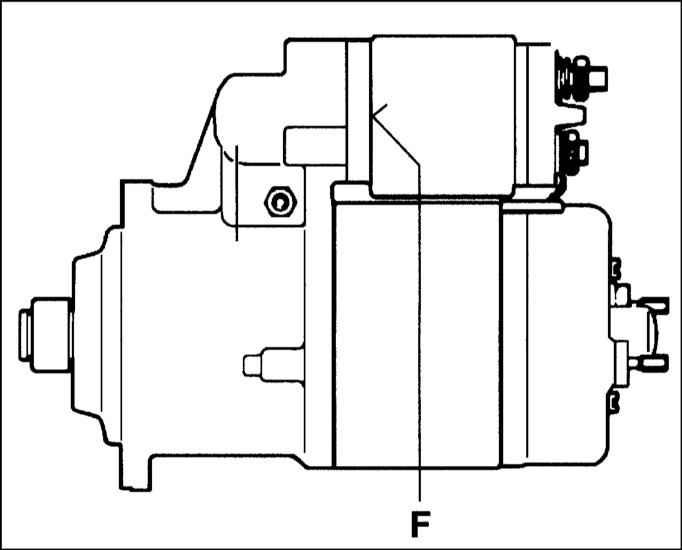

Покройте плоскость контакта (F) стартера соответствующим герметиком. |
| 2. Соедините тяговое реле
с рычагом привода в стартере, затем закрепите гайками. | | 3.
Соедините провод с тяговым реле. | | 4.
Снова проверьте тяговое реле, как описано выше. | | 5.
Установите стартер на место. | | |
|
|
