11.9. Замена колодок дисковых тормозных механизмов

Принципиально справа или слева необходимо заменять обе колодки. Можно применять только колодки с «Общим допуском к эксплуатации» (по-немецки «Allgemeine Betriebserlaubnis» – ABE).

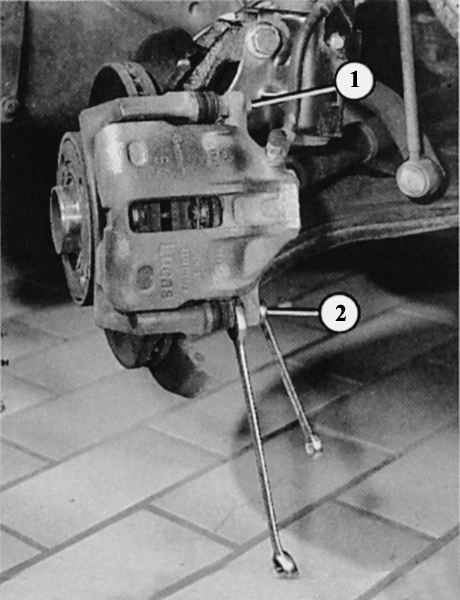

Тормозной механизм Girling: вывернуть только нижний крепежный болт (2) корпуса суппорта дискового тормозного механизма. Придерживать направлящий болт. Верхнее крепление (1) остается нетронутым. При установке применять новый самоконтрящийся крепежный болт!

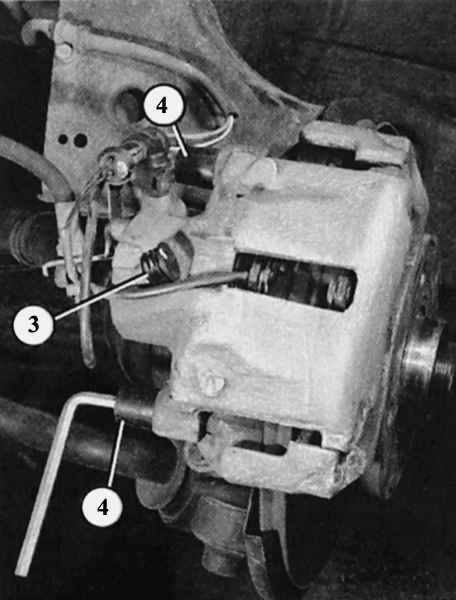

Тормозной механизм Ate: после снятия колпака (3) ослабить нижний болт с внутренним шестигранником в защитных втулках (4).

В тормозном механизме производителя Girling для замены колодок необходимы в общей сложности два новых самоконтрящихся болта. В большинстве случаев они входят в набор с тормозными колодками – проверить! Если тормозной механизм от производителя Ate, то болты вам не потребуются.

Поскольку поршни в суппортах тормозных механизмов с увеличивающимся износом колодок выходят все дальше, то перед установкой новых, более толстых колодок их необходимо поставить на место. При этом тормозная жидкость выдавливается через трубопровод в ресивер. Если в прошлом было добавлено излишнее количество ненужной жидкости, то этот излишек сейчас нужно откачать. В противном случае выступающая тормозная жидкость прольется на расположенные в моторном отсеке металлические детали. Для откачивания нужно применять только абсолютно чистую пипетку или старый медицинский шприц – ни в коем случае не отсасывайте ртом!

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Автомобиль приподнять спереди и зафиксировать.
  2. Снять колесо.
  3. Повернуть рулевое колесо, чтобы можно было легко добраться до колодок.
  4. Тормозной механизм Ate: снять колпак на внутренней стороне скобы. Вставить торцовый ключ в открытый теперь внутренний шестигранник болта и ослабить его.
  5. Отвернуть только нижний болт.
  6. Вытянуть болт, откинуть скобу суппорта дискового тормозного механизма вверх или – если были сняты оба болта – снять.
  7. Снятую скобу подвесить на проволоке к амортизационной стойки.
  8. Тормозной механизм Girling: выкрутить только нижний крепежный болт корпуса суппорта дискового тормозного механизма, придерживая при этом направляющий болт за шестигранную головку.
  9. Откинуть скобу наверх.
  10. Обе версии: справа и слева вынуть колодки из направляющих шин.
  11. При помощи струбцины отжать шток внутрь. Для того чтобы поршень не перекосился или повредился, положите на стопорное кольцо небольшую дощечку.
  12. При двухпоршневом тормозном механизме нужно тем же способом отжать оба тормозных штока вместе или по отдельности.
  13. Обратите внимание на правильную посадку теплозащитного щитка в поршневом цилиндре.
  14. Установить новые колодки.
  15. Поставить на место суппорт.
  16. Тормозной механизм Ate: затянуть направляющий болт моментом 25 Н•м и снова надеть колпак.
  17. Тормозной механизм Girling: затянуть нижний (новый!) крепежный болт моментом 35 Н•м. Верхний болт не дозатягивать, иначе прекратится самоконтрящееся действие. Придерживайте направляющий болт тонким рожковым гаечным ключом, иначе его зажмет, а в этом случае сила затяжки будет неверной.
  18. После сборки несколько раз нажмите на педаль тормоза, до тех пор пока колодки не прижмутся к тормозным дискам. Иначе не будет никакого тормозного воздействия!

 Подсказка: при прохождении первых 500 км с новыми тормозными колодками тормозите по возможности осторожней.

Снятие переднего суппорта дискового тормозного механизма

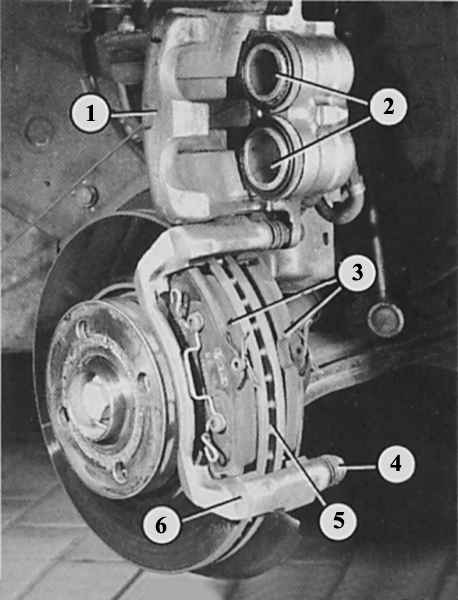

Двухпоршневый дисковый тормозной механизм с плавающей скобой 6-цилиндровых моделей

1 – корпус суппорта дискового тормозного механизма;
2 – тормозной поршень;
3 – тормозные колодки;

4 – нижняя направляющая;
5 – тормозной диск;
6 – суппорт тормозного механизма.

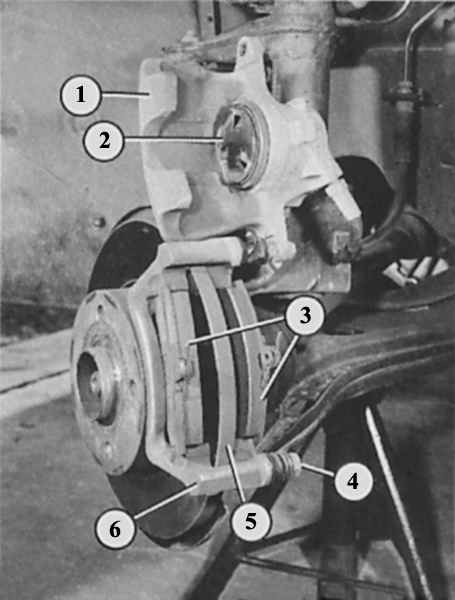

Корпус суппорта дискового тормозного механизма (1) 4-цилиндровой модели откинут вверх после снятия нижнего крепления (4). Колодки (3) пока еще стоят в направляющих. Далее видны:

2 – теплозащитный щиток в тормозном поршне;
5 – тормозной диск;
6 – суппорт тормозного механизма.

Каждый из передних суппортов дисковых тормозных механизмов укреплен на амортизационной стойке двумя так называемыми рефлеными болтами. У этих болтов за шестигранной головкой расположена рифленая поверхность, предотвращающая случайное ослабление или выпадение болта. Эти рефленые болты ни в коем случае нельзя заменять обычными!

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять колесо.
  2. Снять тормозные колодки.
  3. Ослабить крепежные болты суппорта тормозного механизма.
  4. Вывесить суппорт тормозного механизма с подсоединенным шлангом таким образом, чтобы шланг не был натянут.
  5. Или снять тормозной шланг либо трубку.
  6. Нажать на педаль тормоза и держать ее, чтобы предотвратить вытекание тормозной жидкости.
  7. Перед установкой очистить рифленые поверхности ребристых болтов.
  8. Затянуть рифленые болты моментом 125 Н•м.
  9. Снова установить тормозной шланг либо трубку.
  10. Удалить воздух из тормозной системы, в случае если был снят тормозной трубопровод либо шланг.
  11. Перед началом движения несколько раз нажать на педаль тормоза до тех пор, пока не установится нормальный ход педали.

Замена манжет тормозных поршней

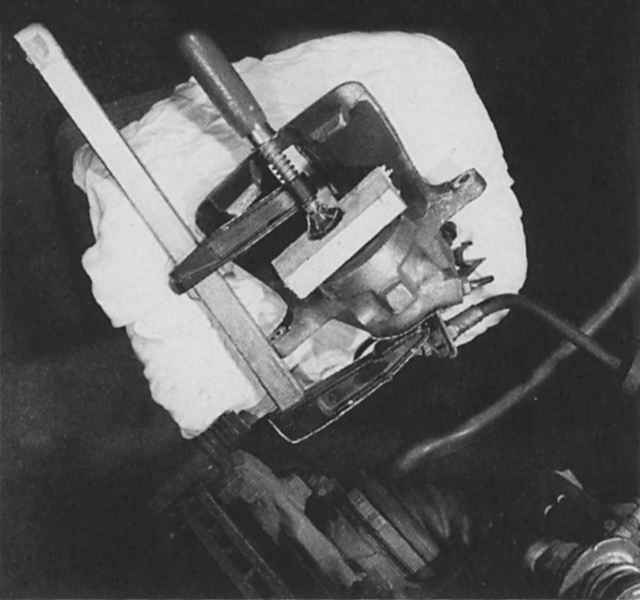

На иллюстрации поршень цилиндра дискового тормозного механизма вдвигают при помощи струбцины, для того чтобы можно было установить новые тормозные колодки. Для защиты мы подложили небольшую деревянную дощечку. Снятый для фотографии суппорт тормозного механизма производителя Girling обычно остается закрепленным на верхнем болте.

Если манжета тормозного поршня в суппорте дискового тормозного механизма была повреждена, то вам нужно как можно скорее заменить ее, иначе тормозной поршень вскоре начнет заедать из-за грязи и коррозии. Манжету можно приобрести только в комплекте с уплотнительным кольцом тормозного поршня. Для установки обеих деталей необходимо извлечь поршень из корпуса тормозного цилиндра.

По соображениям безопасности лучше поручить эту работу мастерской. Например, снять суппорт дискового тормозного механизма и отвезти его в мастерскую.

Замена переднего тормозного диска

Тормозные диски нужно обязательно менять с обеих сторон одновременно. Односторонняя замена приведет к неравномерному тормозному действию.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединить суппорт дискового тормозного механизма и укрепить его проволокой на кузове; шланги остаются подключенными.
  2. Вывернуть болт с крестообразным шлицем (рядом с отверстием для колесных болтов).
  3. Обработать болт средством для удаления ржавчины или применить импульсный болтоверт.
  4. Теперь можно рукой снять тормозной диск со ступицы колеса.
  5. Если он приржавел, помочь резкими ударами молотка, но только в том случае, если этот диск в любом случае должен меняться.
  6. Перед установкой нового тормозного диска очистить поверхность прилегания на ступице колеса.
