7.1.7. Распределитель зажигания (5-цилиндровые модели)

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

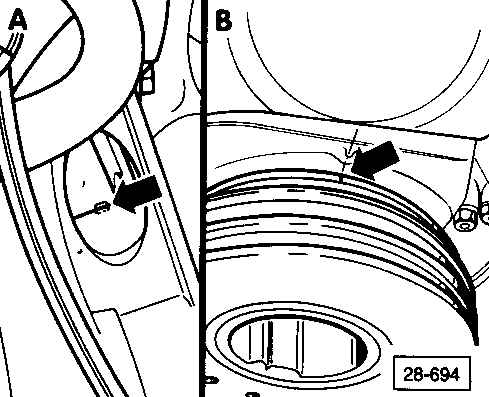

	1) А – при установленном двигателе – установите маховик в верхнюю мертвую точку – цилиндр 1 (указано стрелкой) В – при снятом двигателе – установите метку на виброгасителе (шкив) напротив метки на крышке ремня (указано стрелкой)

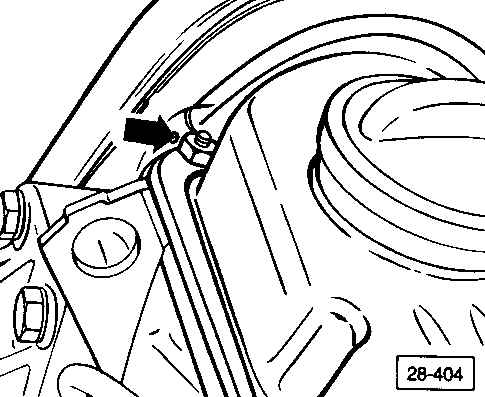

	2) выровняйте метку на звездочке распредвала с крышкой головки цилиндров (указано стрелкой)

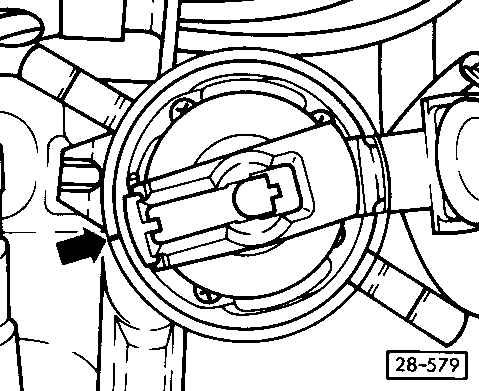

	3) установите распределитель так, чтобы ротор был направлен на метку для цилиндра 1 на кожухе распределителя (указано стрелкой)
4) очистите крышку распределителя перед установкой
5) проверьте ее на предмет трещин и следов сажи как результата искрения, при необходимости замените
6) отрегулируйте угол опережения зажигания
Предупреждение Число оборотов холостого хода, установка угла опережения зажигания и содержание СО взаимосвязаны и должны проверяться и регулироваться вместе.
