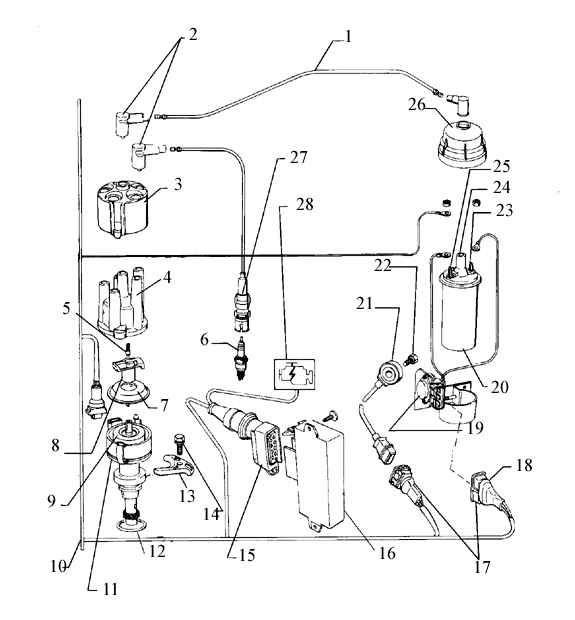

1. Провод зажигания
2. Соединитель провода зажигания
3. Статический шумoмоподавитель
4. Крышка распределителя
5. Угольная щетка с пружиной
6. Свеча зажигания
7. Экран
8. Ротор
9. Пусковое колесико
10. Привода системы зажигания
11. Распределитель зажигания
12. Основная прокладка
13. Зажим
14. 25 Н.м.
15. Электроразьем
отсоединяйте и подсоединяйте только при выключенном зажигании
|
16. Блок управления системой зажигания
17. Электроразьемы
18. Электроразьем выходного каскада катушки зажигания
19.Выходной каскад
20. Катушка зажигания
21. Датчик детонационного сгорания топлива на двигателе, рядом с цилиндром
22. 20–25 Н.м.
23. Клемма 15 (+)
24. Клемма 4
25. Клемма 1 (-)
26.Изоляционный чехол
27. Соединитель свечи зажигания
28. Сигнальная лампочка неисправности (на приборной панели) |
