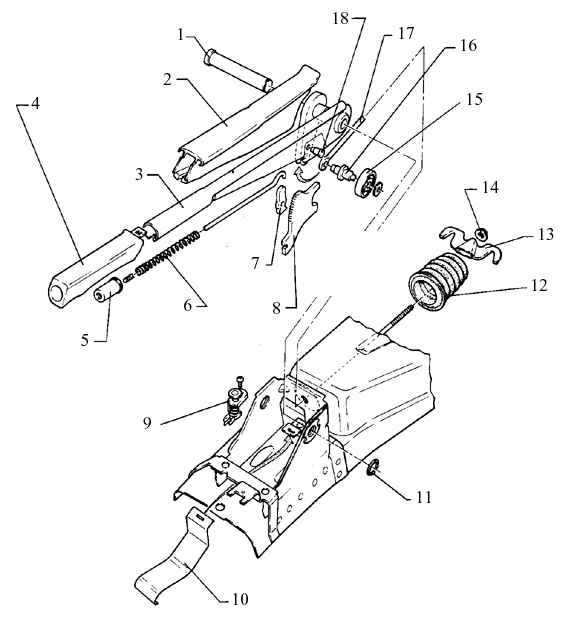

10.1.8. Регулировка ручного тормозаРучной тормоз
|
1. Поворотный штифт
2. Чехол
3. Рычаг парковочного тормоза
4. Ручка
наденьте на рычаг так, чтобы защелка на рычаге попала в петлю на ручке
5. Кнопка выключения
накручивается на толкатель
6. Компрессионная пружина
7. Защелка
8. Собачка
9. Выключатель
для сигнальной лампочки ручного тормоза
10. Листовая пружина
|
11. Стопорное кольцо
проверьте правильность установки
12. Чехол
13. Уравнитель
14. Регулировочная гайка
15. Подшипник
16. Поворотный штифт
сточите головку для замены заклепки при установке нового штифта
17. Тяга
18. Поворотный штифт
сточите головку для замены заклепки при установке нового штифта |
Регулировка ручного тормоза
Так как задние тормоза являются саморегулирующимися, вам необходимо проводить
их регулировку только после замены: тросиков ручного тормоза, суппортов тормозов,
тормозных дисков, тормозных колодок.
Всегда вначале проведите общую регулировку задних тормозов.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

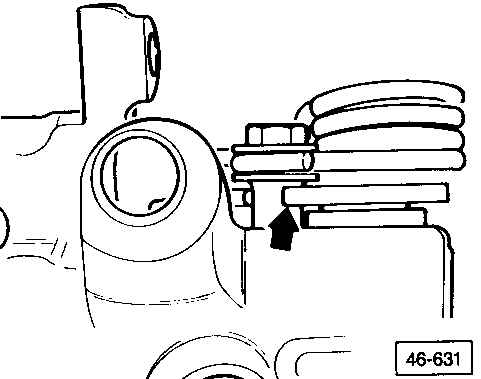

1) затяните регулировочную гайку тросика
парковочного тормоза так, чтобы оба рычага (один из них указан стрелкой)
приподнялись с упоров (для этого необходимы два механика) |
 |

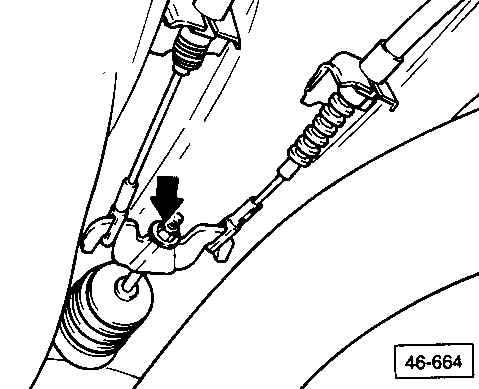

2) закрутите регулировочную гайку
(указана стрелкой) назад на два оборота |
 |

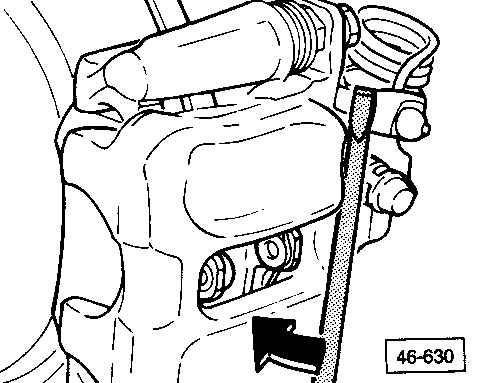

3) при помощи отвертки отведите рычаг суппорта
до упора по очереди на обоих задних колесах |
| 4) тросик ручного тормоза натянут
слишком сильно, если рычаг одного из суппортов отойдет от упора |
| 5) ослабьте регулировочную гайку
тросика ручного тормоза (указана стрелкой) так, чтобы оба рычага опустились
на упоры |
| 6) поставьте автомобиль на ручной
тормоз, а затем снимите |
| 7) проверьте, чтобы оба колеса
вращались свободно |
|
|
