10.1.2. Тормозные колодки передних тормозов

Проверка толщины тормозных колодок

ПОРЯДОК ВЫПОЛНЕНИЯ

1) визуально проверьте толщину внешних колодок через отверстия колесного диска (используйте фонарик, если необходимо)

2) если толщина колодок 7 мм или меньше (вместе с крепежной пластиной), тормозные колодки износились до своего предела износа и их необходимо заменить

Замена тормозных колодок

ПОРЯДОК ВЫПОЛНЕНИЯ

1) снимите колеса
Предупреждение Если вы собираетесь устанавливайте старые тормозные колодки, пометьте их при снятии, чтобы не перепутать внешние и внутренние тормозные колодки и чтобы установить их на тот суппорт, с которого они были сняты.

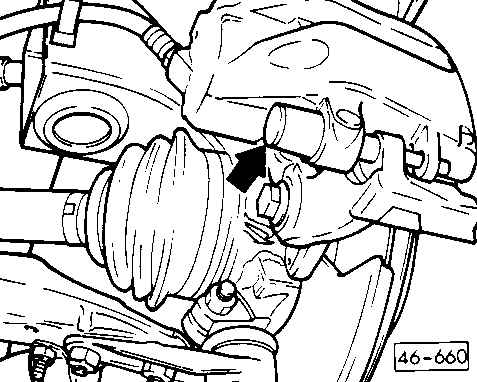

	2) снимите колпачки направляющих штифтов (указаны стрелками)

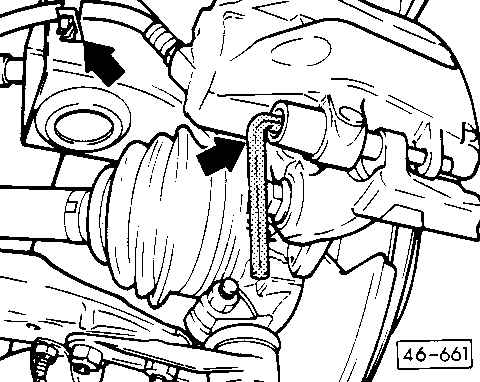

	3) снимите оба направляющих штифта
4) снимите фиксатор тормозного шланга с кронштейна на стойке подшипника ступицы

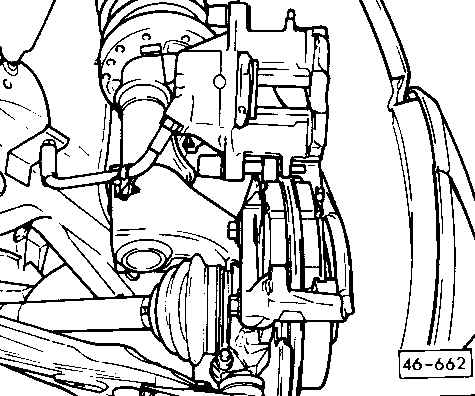

5) поверните суппорт тормоза вверх и закрепите его в таком положении
	6) снимите тормозные колодки
7) проверьте правильность расположения теплового экрана на поршне

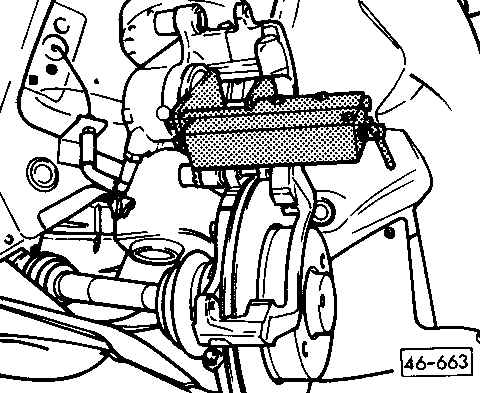

	8) вдавите поршень назад в цилиндр суппорта
Предупреждение Всегда сливайте немного тормозной жидкости из бачка перед установкой новых тормозных колодок. При вжатии поршня суппорта внутрь цилиндра, жидкость выталкивается из суппорта в бачок. После установки тормозных колодок, заполните бачок до отметки МАХ.
9) установите тормозные колодки
10) затяните направляющие штифты корпуса суппорта до 25 Н.м.
11) установите колпачки направляющих штифтов
12) установите фиксатор тормозного шланга на кронштейна на стойке подшипника ступицы колеса
Предупреждение Два самоконтрящихся болта из ремонтного комплекта не требуются при ремонте тормозов Teves. В обратном случае, используйте весь ремонтный набор. Сильно нажмите на педаль тормоза несколько раз при неподвижном автомобиле для того, чтобы поршень суппорта и тормозные колодки стали на место.
