2.5.6. Замена сальника коленчатого вала на стороне механизма газораспределения двигателя

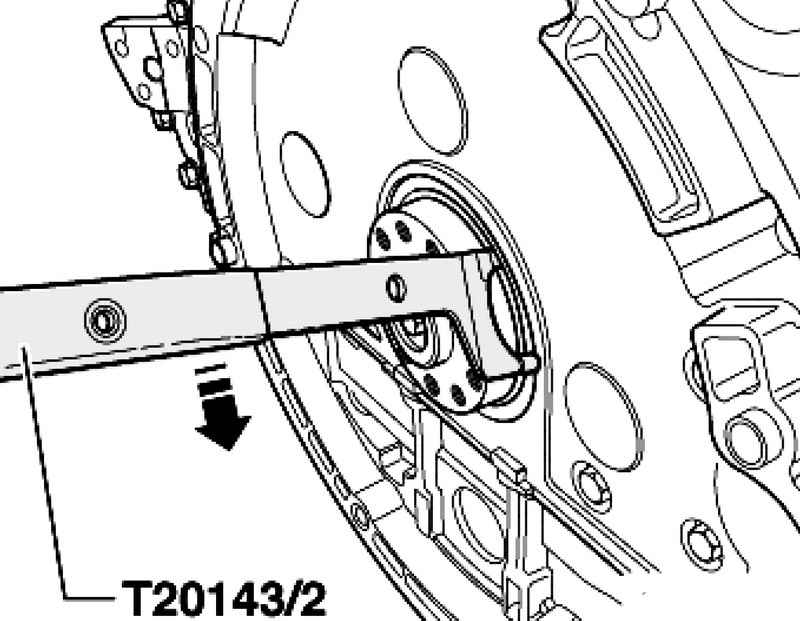

Рис. 2.177. Снятие уплотнительного кольца

Осторожно снимите старое уплотнительное кольцо с помощью съёмника T20143/ 2 (рис. 2.177).

ПРИМЕЧАНИЕ При демонтаже сальника следите за тем, чтобы посадочная поверхность не была повреждена.

Удалите остатки масла на шатунной шейке коленчатого вала с помощью чистой ветоши.

Рис. 2.175. Монтажные втулки

Соедините монтажную втулку T10207/ 1 и монтажную втулку T10207/ 2. Оденьте сальник А до упора на монтажную втулку T10207/ 2 (рис. 2.175).

Разъедините монтажных втулки.

Установите монтажную втулку T10207/ 2 вместе с сальником на уплотнительную прокладку коленчатого вала и затяните болты с накатанной головкой А от руки.

Рис. 2.176. Запрессовка сальника

Запрессуйте сальник с помощью монтажной втулки T1207/ 3 до упора (рис. 2.176).

Дальнейшая установка выполняется в обратной последовательности.
