2.5.2. Снятие и установка ведомого диска

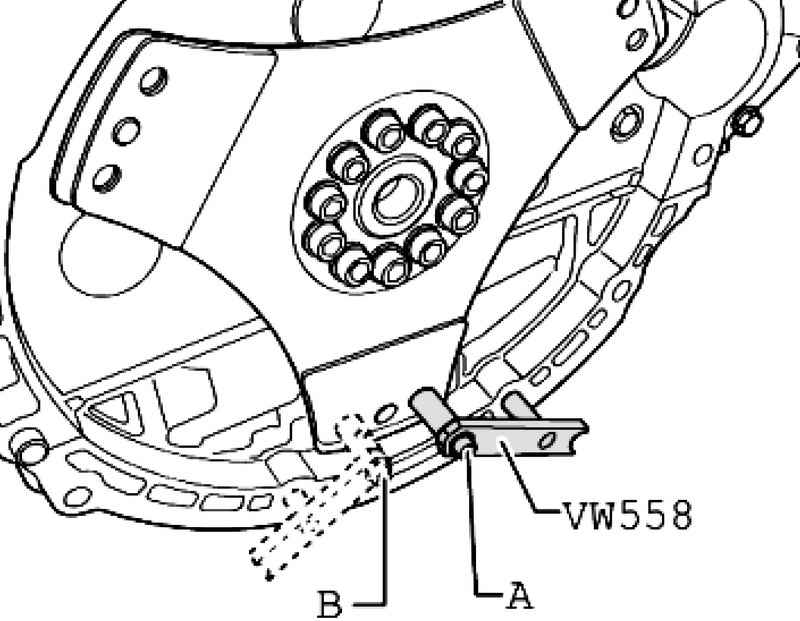

Рис. 2.166. Установка контропоры

Контропору для сцепления VW 558 закрепите с помощью шестигранного болта M8х50 на ведомом диске (рис. 2.166).

Между контропорой и ведомым диском установите три шестигранных гайки M12. Место установки контропоры: А при ослаблении, В при затяжке

Установка ведомого диска

Установите ведомый диск, используя подкладную шайбу.

Установите новые болты и затяните с моментом 30 Н·м.

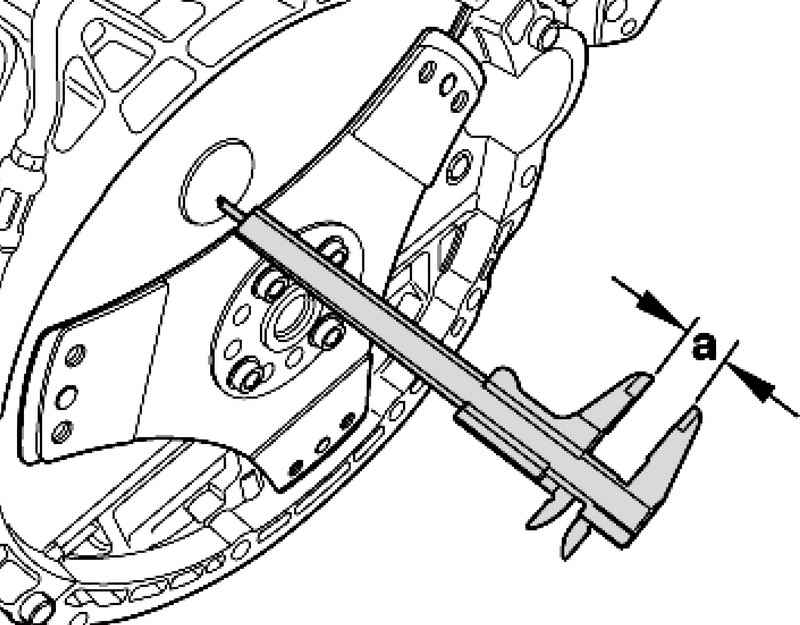

Рис. 2.167. Расстояние между ведомым диском и блоком цилиндров

Проверьте с помощью штангенциркуля расстояние между ведомым диском и блоком цилиндров (рис. 2.167). Заданная величина А: 20,6 мм.

Если заданная величина не достигнута:

Снимите ведомый диск и установите компенсационную шайбу между ведомым диском и коленчатым валом. Снова затяните болты с моментом 30 Н·м.

Затяните болты с моментом 50 Н·м и сделать ещё 1/4 оборота (90 °), доворачивание может осуществляться в несколько этапов.
