2.5.5. Замена сальника коленчатого вала на стороне демпфера крутильных колебаний

Приведите рамку радиатора в сервисное положение.

Снимите демпфер крутильных колебаний.

ПРИМЕЧАНИЕ При демонтаже сальника следите за тем, чтобы посадочная поверхность не была повреждена.

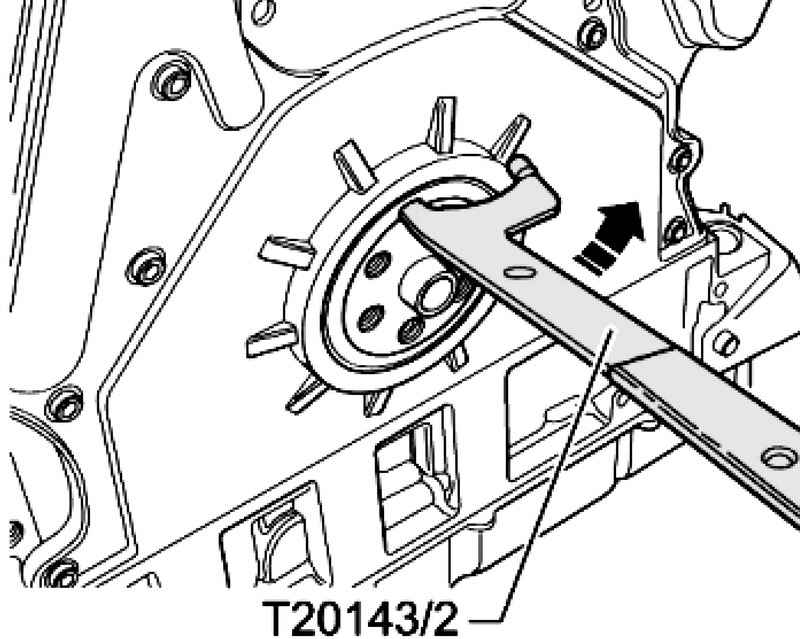

Рис. 2.174. Снятие уплотнительного кольца

Осторожно снимите старое уплотнительное кольцо с помощью съёмника T20143/ 2 (рис. 2.174).

Удалите остатки масла на шатунной шейке коленчатого вала с помощью чистой ветоши.

ПРИМЕЧАНИЕ Удалите опорное кольцо из сальника непосредственно перед монтажом.

Рис. 2.175. Монтажные втулки

Соедините монтажную втулку T10196/ 1 и монтажную втулку T10196/ 2. Оденьте сальник А до упора на монтажную втулку T10196/ 2 (рис. 2.175).

Разъедините монтажных втулки.

Рис. 2.176. Запрессовка сальника

Установите монтажную втулку T10196/ 2 вместе с сальником на уплотнительную прокладку коленчатого вала и затяните болты с накатанной головкой А от руки (рис. 2.176).

Запрессуйте сальник с помощью монтажной втулки T1096/ 3 до упора.

Дальнейшая установка выполняется в обратной последовательности.
