2.5.1. Снятие и установка подушек и опор двигателя (правая и левая)

Снятие

Снимите переднюю шумоизоляцию.

Снимите переднюю шумоизоляцию.

Снимите нижнюю часть воздушного фильтра первого и второго ряда. цилиндров воздушный фильтр.

Выкрутите крепёжные гайки подушки двигателя на левой и правой опоре двигателя.

Рис. 2.164. Болты крепления подрамника

Отцентрируйте направляющие кронштейна T10296 в упорах блока цилиндров (рис. 2.164) по центру кронштейна. Затяните направляющие.

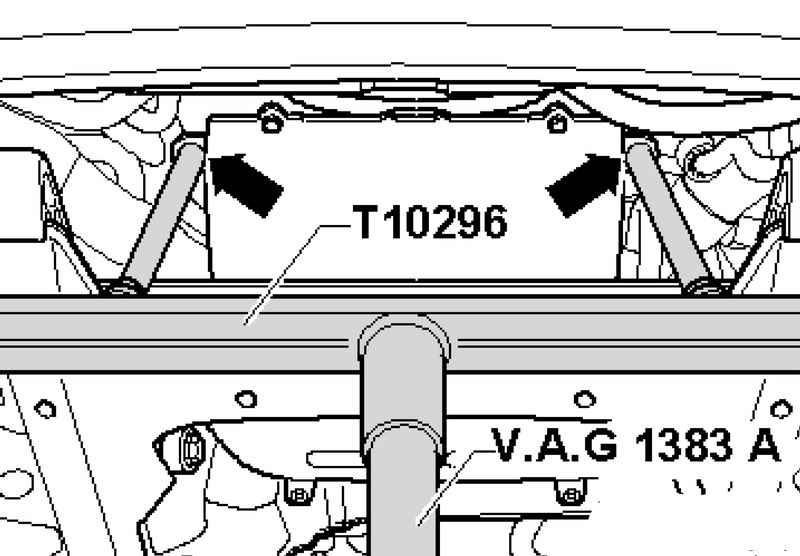

Рис. 2.165. Центровка и установка кронштейнов

Вставьте кронштейн T10296 в стойку для двигателя и коробки передач V.A.G 1383 A и слегка прижмите кронштейн на упорах головки блока (двигателем и коробкой передач) (рис. 2.165).

После этого выкрутите правый и левый крепёжные болты подушки двигателя.

Осторожно приподнимите двигатель и коробку передач с помощью кронштейна T10296 и снимите подушку двигателя.

ВНИМАНИЕ При необходимости воспользуйтесь свободным пространством между головками блока цилиндров и передней стенкой.

Если необходимо, открутите опоры двигателя от головки блока цилиндров и снимите подушки двигателя с опорой двигателя.

При установке проконтролируйте правильную посадку штифта подушки двигателя в кронштейне опоры.

Все крепёжные болты и гайки наживите от руки и затяните с заданным моментом.

Дальнейшая установка выполняется в обратной последовательности.
