2.5.13. Снятие и установка крышек и прокладок головок блока цилиндров

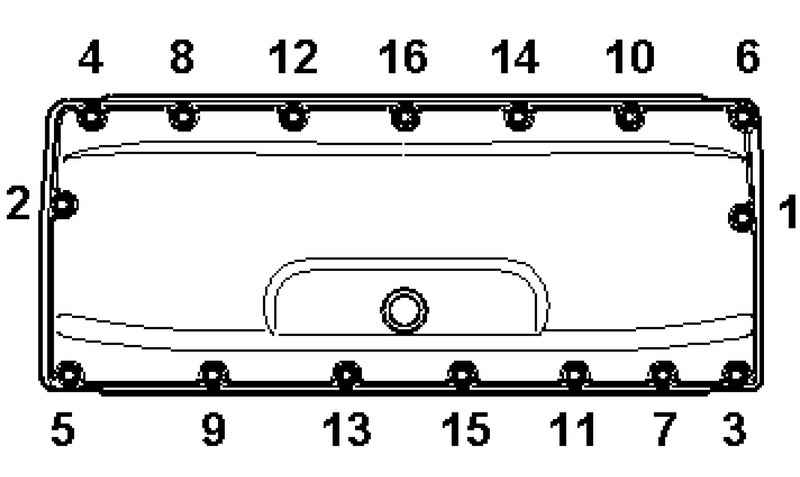

Рис. 2.205. Последовательность затягивания крепёжных болтов крышки головки блока цилиндров

Соблюдайте последовательность затяжки крепёжных болтов крышки головки блока цилиндров (рис. 2.205).

Затяните крепёжные болты в показанной последовательности с моментом 10 Н·м.

Маркировка прокладки головки блока цилиндров

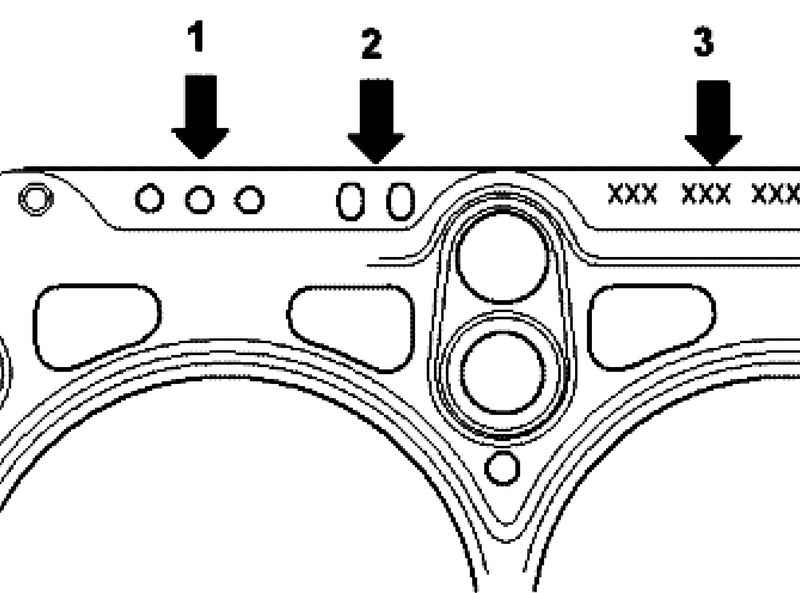

Рис. 2.206. Маркировка прокладки головки блока цилиндров: 1 – число отверстий (показывает толщину уплотнения); 2 – код управления (не содержит важной информации); 3 – номер по каталогу запчастей

ПРИМЕЧАНИЕ

Существует три вида прокладок головки блока цилиндров с различной толщиной. По количеству отверстий можно определить толщину уплотнения. При замене необходимо устанавливать прокладки с одинаковой толщиной.
