2.1.9. Проверка компрессии (дизельный двигатель 5,0L)

ПРИМЕЧАНИЕ У данного типа двигателей проверка компрессии на неподвижном автомобиле сопряжена с трудоёмкими операциями. Поэтому целесообразно перед данными работами провести проверку настройки холостого хода. Измерение компрессии целесообразно только в том случае, если есть подозрение на выход из строя цилиндра/ цилиндров.

ПРИМЕЧАНИЕ Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства: – Динамометрический ключ (5–50 Н·м) V.A.G 1331; – Адаптер V.A.G 1381/ 12; – Компрессометр V.A.G 1763; – Защитная пластина T10247 (Автомобили с буквенными обозначениями двигателя AYH, BKW); – Соединительный шланг VAS 6278 (Автомобили с буквенными обозначениями двигателя AYH, BKW).

Температура моторного масла мин. 30 °C.

Зажигание выключено.

Слейте охлаждающую жидкость.

На автомобилях с буквенными обозначениями двигателя AYH, BKW демонтируйте топливный фильтр.

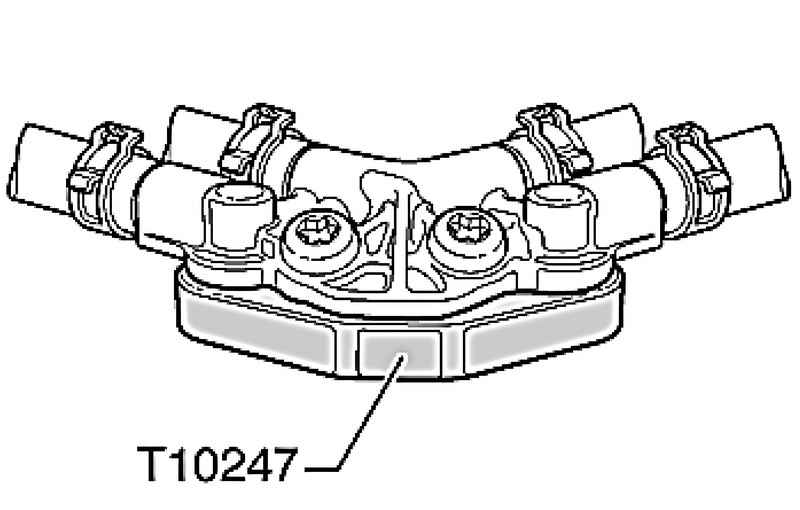

Рис. 2.15. Закрывание соединительного штуцера топливных шлангов с помощью защитной пластины T10247

Закройте соединительный штуцер топливных шлангов с помощью защитной пластины T10247 (рис. 2.15).

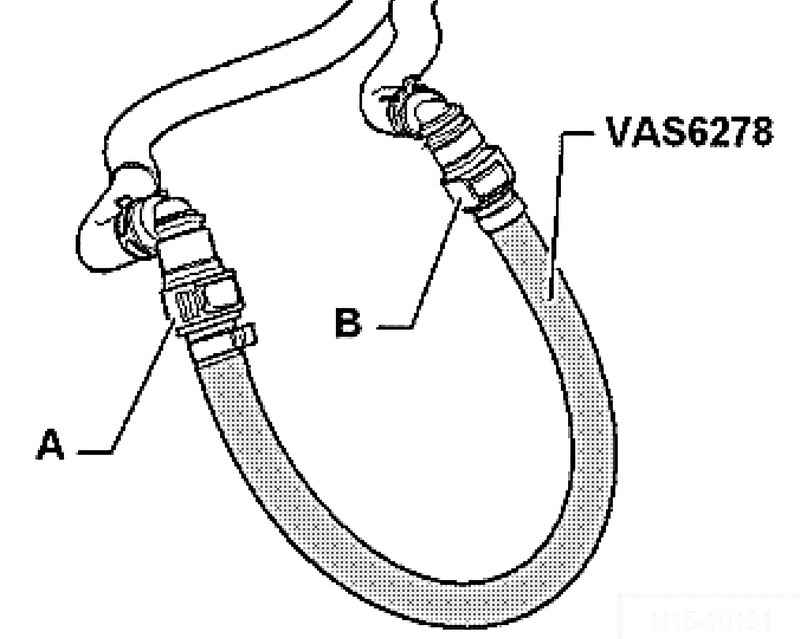

Рис. 2.16. Соединение топливопровода

Соедините топливопровод A соединительным шлангом VAS 6278 с топливопроводом B (рис. 2.16).

На автомобилях с двигателями BLE и BWF снимите байпасную крышку с радиатором системы рециркуляции.

Снимите верхнюю часть крышки корпуса масляного фильтра.

Снимите свечи накаливания.

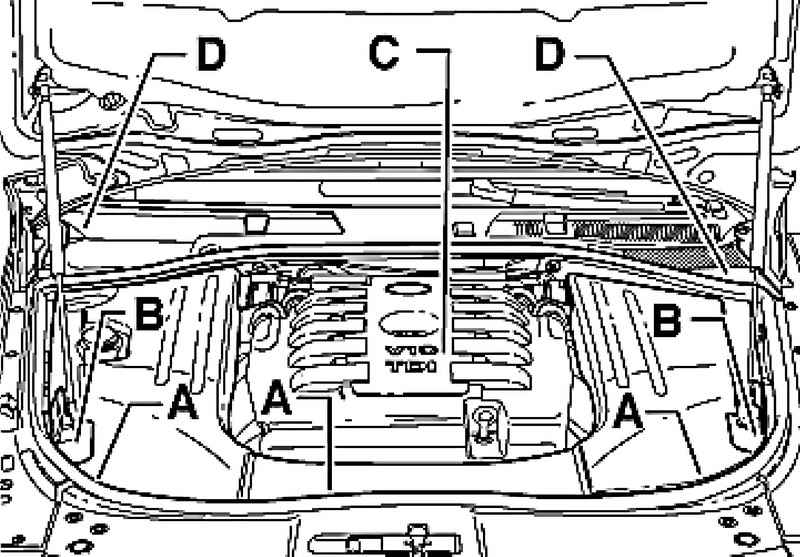

Рис. 2.17. Снятие крышки водоотводящего короба

Снимите правую крышку водоотводящего короба D (рис. 2.17).

Отключите малое штекерное соединение от блоков управления двигателем.

ПРИМЕЧАНИЕ С помощью отключения малого штекерного соединения достигается условие, при котором, несмотря на работающий стартер, двигатель не будет заводиться. При запуске двигателя в памяти неисправностей появятся ошибки. После проведения работ по измерению компрессии необходимо считать и удалить ошибки.

После измерения компрессии опросите память неисправностей.

Вкрутите адаптер V.A.G 1381/ 12 в гнездо свечи накаливания проверяемого цилиндра.

Установите верхнюю часть крышки корпуса масляного фильтра.

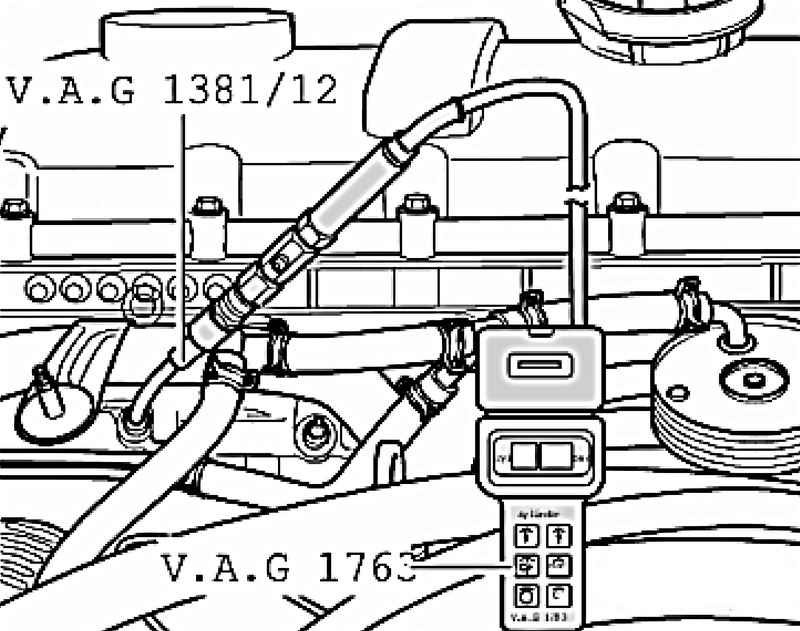

Рис. 2.18. Измерение компрессии

Измерьте компрессию с помощью прибора для измерения компрессии V.A.G 1763 (рис. 2.18).

Крутите стартер, пока показания компрессометра перестанут увеличиваться.

Новый: 25±0,31 бар избыточного давления.

Предельный допуск: 19 бар избыточного давления.

Допустимая разница между отдельными цилиндрами: 5 бар.

Установите свечи накаливания. Залейте охлаждающую жидкость. После проверки всех цилиндров и полной укомплектации двигателя, опросите память неисправностей и удалите ошибки.
