2.1.5. Проверка шкивов ременной передачи на перекос (бензиновый двигатель 4,2L)

ПРИМЕЧАНИЕ После замены крыльчатого насоса гидроусилителя рулевого управления, компрессора климатической установки или кронштейна насоса гидроусилителя и компрессора климатической установки необходимо следующим образом выполнить проверку шкивов ременной передачи на перекос, чтобы избежать повреждения поликлинового ремня.

Снимите ременный шкив крыльчатого насоса гидроусилителя.

Снимите поликлиновый ремень.

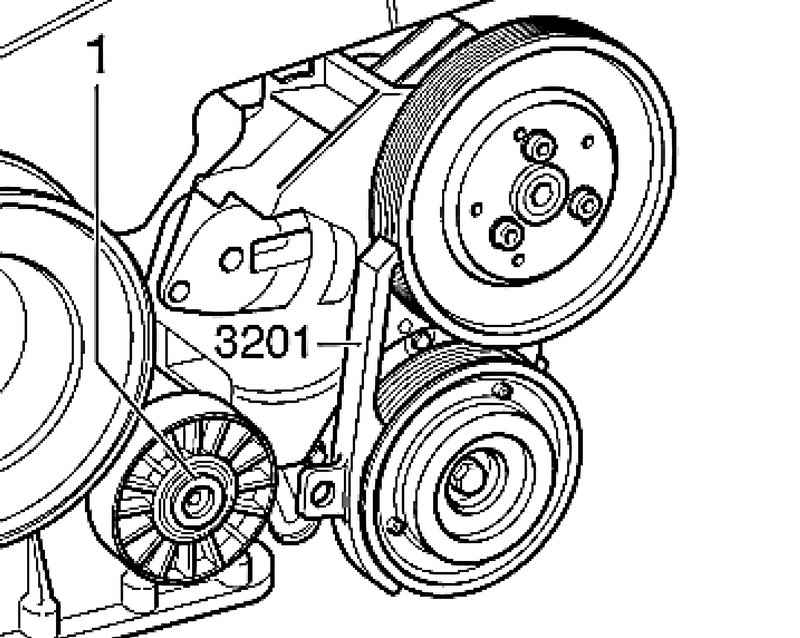

Рис. 2.6. Снятие отводного ролика: 1 – отводной ролик

Снять отводной ролик 1 (рис. 2.6).

Приложить шаблон 3201 к ременному шкиву компрессора климатической установки.

ПРИМЕЧАНИЕ Шкив компрессора климатической установки должен совпадать со шкивом насоса гидроусилителя.

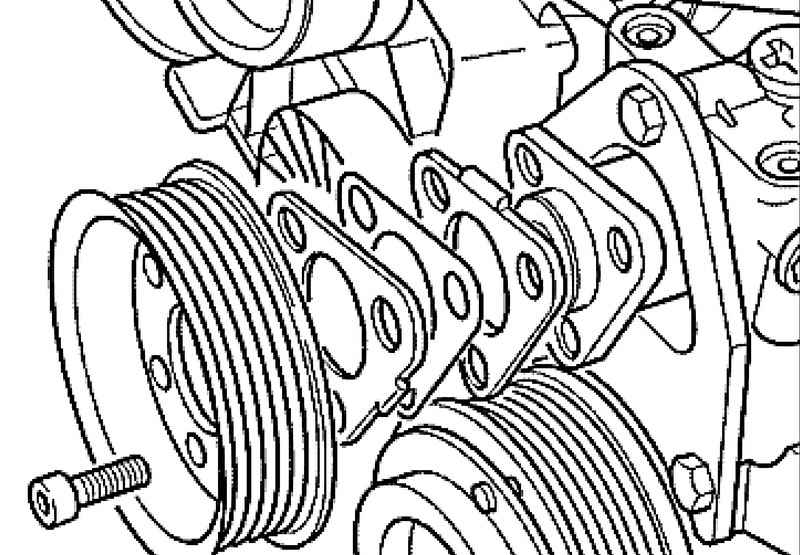

Рис. 2.7. Компенсационные шайбы

Если ременные шкивы не совпадают выровняйте расстояние шкивов компенсационными шайбами толщиной 0,6; 0,8; 1,0; 1,2 и 1,4 мм (рис. 2.7).

В заключение проверьте соосность шкивов с помощью шаблона 3201.

Установите отводной ролик. Момент затяжки: 25 Н·м.

Установите поликлиновый ремень.

Затяните крепежные болты ременного шкива насоса гидроусилителя с моментом затяжки 22 Н·м.
