2.1.8. Проверка компрессии (бензиновый двигатель 3,2L)

ПРИМЕЧАНИЕ Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства: – съемник T10095 A; – динамометрический ключ (5–50 Н·м) V. A. G 1331; – компрессометр V. A. G 1763; – свечной ключ 3122 B; – монтажный инструмент T10118.

ПРИМЕЧАНИЕ Температура масла в двигателе должна быть не менее 30 °C. Напряжение АКБ должно составлять не менее 11,5 В. Все электрические потребители, например фары и обогрев заднего стекла, должны быть выключены. Если автомобиль оснащен климатической установкой, ее также следует отключить. В автомобилях с автоматической трансмиссией перевести селектор в положение «P» или «N».

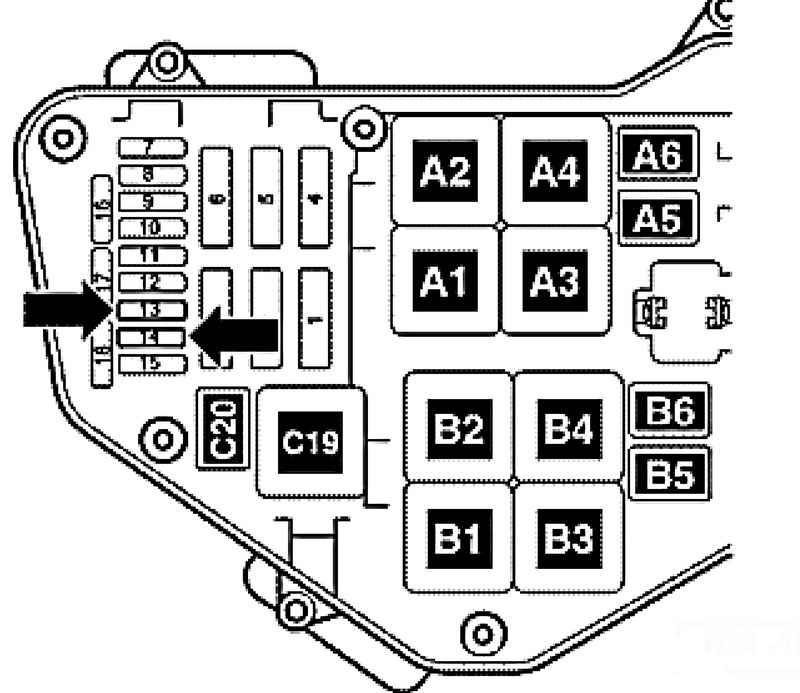

Рис. 2.14. Местоположение предохранителей

Предохранители 13 и 14 (стрелки на рисунке 2.14) должны быть извлечены из своих гнезд.

Снимите кожух двигателя.

Снимите катушки зажигания с выходными каскадами.

Выкрутите свечи зажигания свечным ключом 3122 B.

Измерьте компрессию с помощью компрессометра V. A. G 1763.

Помощник должен полностью выжать педаль акселератора и запустить двигатель.

Крутите стартер, пока показания компрессометра перестанут увеличиваться.

Значение компрессии:

- новый: 10–13 бар;

- граница износа: 7,5 бар;

допустимая разница между всеми цилиндрами: 3 бар.

Вкрутите свечи зажигания свечным ключом 3122B и затяните их с моментом 20 Н·м.

Подключите тестер VAS 5052.

Проведите тест автомобильных систем.

Завершите тестирование автомобильных систем, чтобы созданные из-за монтажа записи об ошибках были удалены автоматически.

Проведите пробную поездку.

Создайте код чтения OBD и выполните пробную поездку.

Соблюдайте действующие для пробных поездок меры безопасности.

Затем заново выполните тестирование систем автомобиля и устраните при наличии возникшие ошибки.
