2.1.4. Снятие и установка поликлинового ремня (бензиновый двигатель 3,2L)

Пометьте направление хода поликлинового ремня.

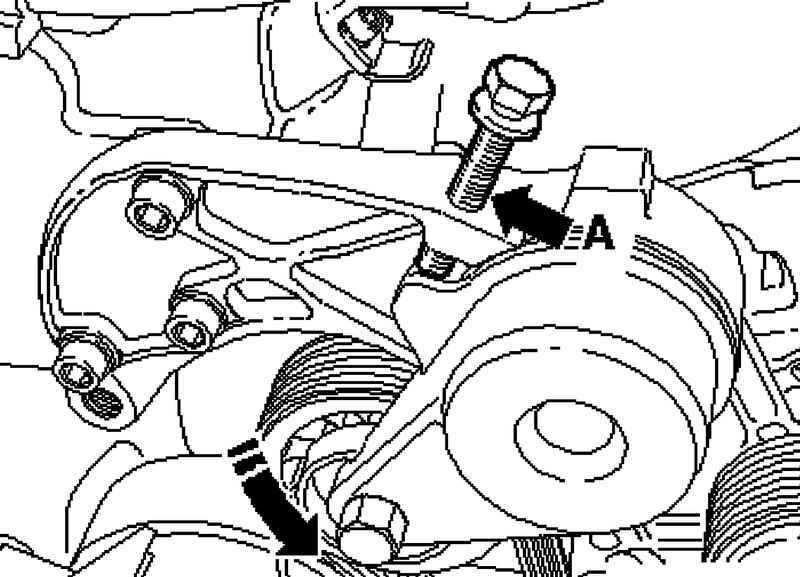

Рис. 2.4. Блокировка натяжного ролика

Подходящим гаечным ключом надавите на натяжной рычаг в направлении стрелки (рис. 2.4).

Вкрутите болт М8х50 в резьбовое отверстие A, зафиксировав таким образом натяжной ролик поликлинового ремня.

ПРИМЕЧАНИЕ Вкручивайте болт лишь настолько, чтобы обеспечить снятие поликлинового ремня, в противном случае может быть поврежден корпус натяжного ролика.

Снимите поликлиновый ремень.

Перед установкой поликлинового ремня проверьте, надежно ли закреплены все агрегаты (генератор, компрессор кондиционера, крыльчатый насос).

Проверьте легкость вращения отводного ролика.

При установке поликлинового ремня соблюдайте правильность направления хода и верное положение ремня на шкивах.

Проложите поликлиновый ремень и выкрутите болт М8 из натяжного ролика.

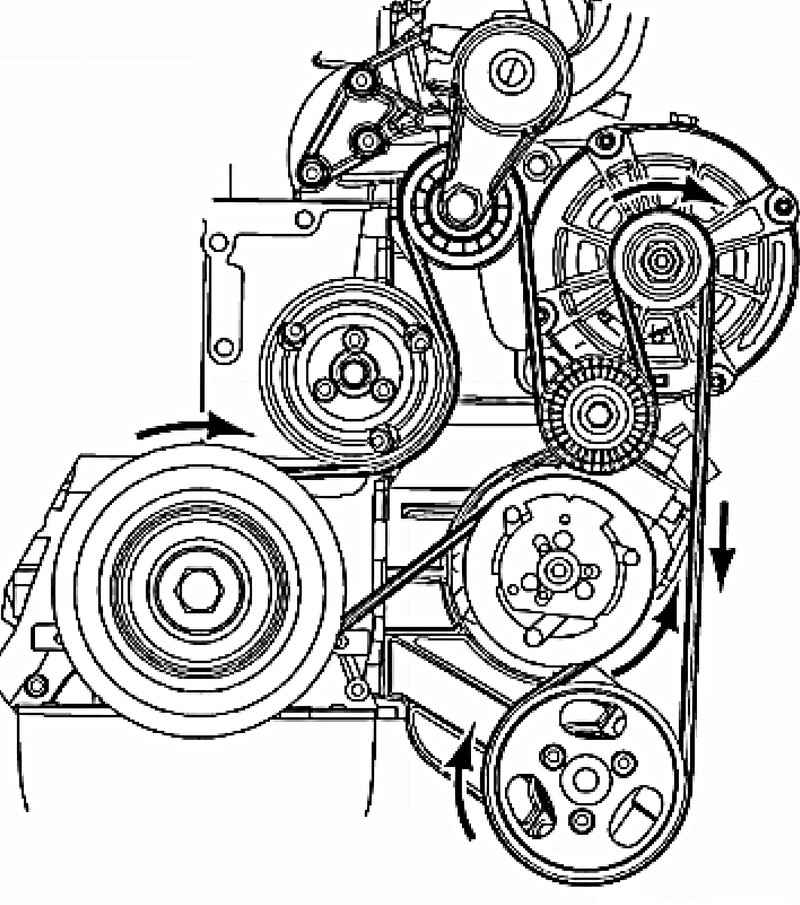

Рис. 2.5. Проверка хода ремня привода вспомогательных агрегатов

Заведите двигатель и проверьте ход ремня (рис. 2.5).
