2.1.6. Снятие и установка нижнего шумоизоляционного экрана моторного отсека

На некоторых вариантах комплектации моторный отсек снизу оборудован дополнительной защитой.

Рис. 2.8. Шумоизоляционный экран впереди сбоку: 1, 2 – болты крепления

На рисунке 2.8 изображено левое боковое крепление переднего шумоизоляционного экрана. Правое крепление представляет собой зеркальное отражение левого.

Для снятия или установки переднего шумоизоляционного экрана сначала необходимо снять или установить боковые болты.

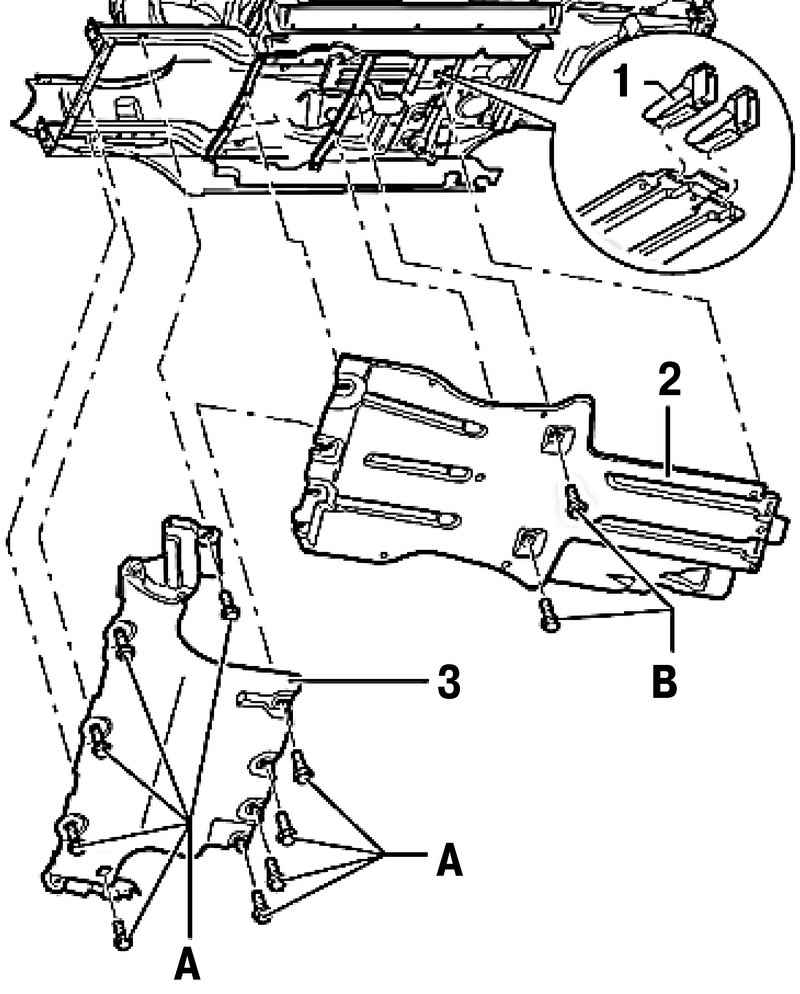

Рис. 2.9. Передний и задний шумоизоляционные экраны

Передний и задний шумоизоляционные экраны изображены на рисунке 2.9.

Для снятия экранов сначала выкрутите болты А, снимите передний шумоизоляционный экран 3.

Затем выкрутите болты В, извлеките задний шумоизоляционный экран 2 из пружинных креплений 1.

Затяните болты моментом затяжки 8 Н·м.
