4.1.17. Боковой увод автомобиля

Конусность вызвана небольшим смещением протектора и/или брекера по отношению к геометрической середине шины на несколько десятых миллиметра. Конусность визуально не заметна и не измеряется в условиях автомастерской.

Из-за смещения жесткость на внутреннем и внешнем плече шины разная, что приводит к различным силам. действующим на опорную поверхность колеса. Поэтому брекер и протектор «упираются» в дорожное полотно с разным усилием (F1, F2). В результате получается конус. Вызванное конусностью усилие (Fk) может в зависимости от скорости стать настолько большим, что начнет уводить автомобиль в какую-либо сторону.

Если сила (Fk) на одном колесе оси составляет, например, 50 Н, на другом колесе также 50 Н, а эти силы еще и направлены в одинаковую сторону, то они суммируются. Благодаря переворачиванию шины на диске боковой увод можно компенсировать, так как силы будут действовать в таком случае в противоположную сторону.

Так как по шине направление, в котором действует сила, вызванная конусностью, не заметно, определить, какая шина вызвала боковой увод, можно только пробными поездками и целенаправленной перестановкой дисков и шин.

Шина состоит из многих элементов и материалов, которые в конце трудоемкого процесса производства от части вулканизируются. Из-за этого получаются различные погрешности, которые могут стать заметными при более или менее высоких боковых усилиях. Данные усилия могут проявиться также и на новых шинах.

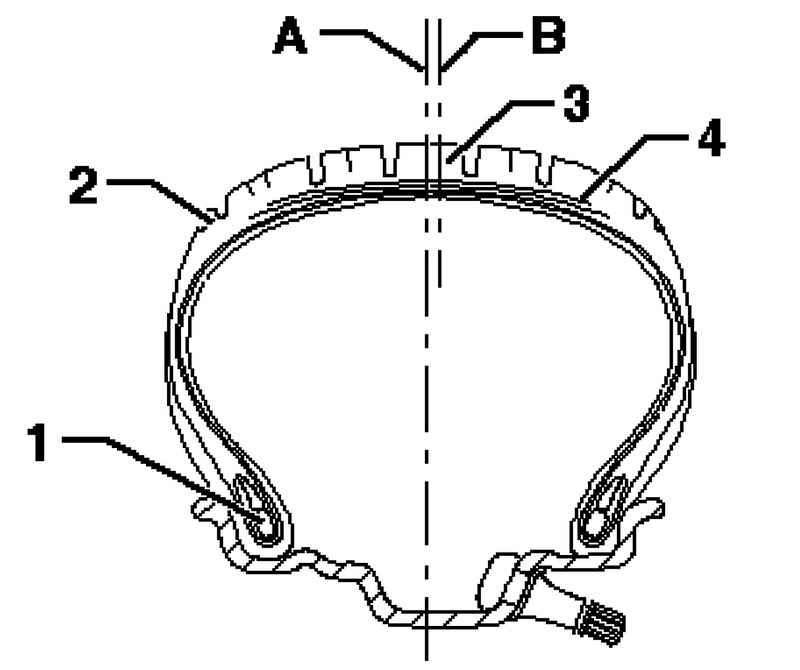

Рис. 4.18. Элементы шины: 1 – борт; 2 – плечо; 3 – протектор; 4 – металлокордный брекер; a – геометрическая середина шины; b – фактическое положение брекера; оно может быть смещено внутрь или наружу

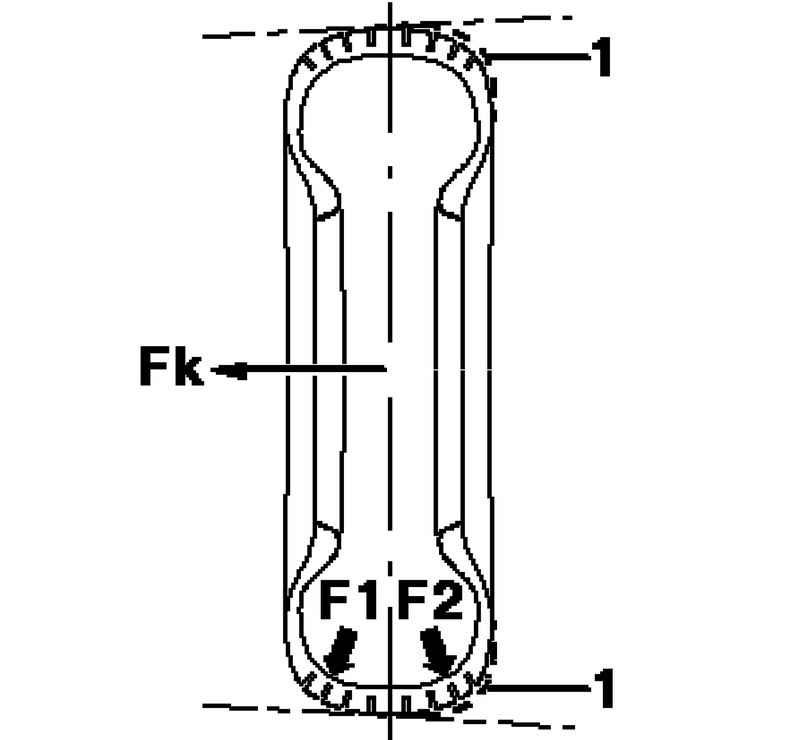

Рис. 4.19. Силы, воздействующие на шину  1 – смещение брекера/протектора; F1 – неравные силы, действующие на опорную поверхность колеса; F2 – неравные силы, действующие на опорную поверхность колеса; Fk – сила, создаваемая конусностью

Причины бокового увода могут крыться в ходовой части. Однако, по опыту известно, что в свыше 90 % жалоб боковой увод вызывается шинами.

Автомобиль «тянет» в какую-либо сторону на прямой, ровной дороге, при плавном движении или умеренном ускорении. При этом на руле ощущается усилие.

Боковой увод при сильном ускорении от части заложен в конструкции автомобилей с передним приводом. Различные условия трения левого и правого колеса, в том числе неровности дорожного покрытия (выбоины). а в связи с этим и непостоянное сцепление с дорогой, сильно влияют на ходовые качества. Данная проблема не является гарантийным случаем.
