4.1.15. Радиальное и боковое биение колес и шин

Радиальное и боковое биение происходит из-за неточного вращения диска и шины.

100-процентная точность вращения невозможна из-за технических особенностей.

Поэтому производитель разрешает для данных деталей четко определенный допуск.

Если диск и шина смонтированы в невыгодном положении, то это может стать причиной превышения максимально допустимого допуска для диска с шиной.

В таблице 4.3 указаны максимальные значения допусков для диска с монтированной шиной.

Проверка радиального и бокового биения диска с шиной с помощью индикатора часового типа для шин V.A.G 1435

Предварительно натяните индикатор часового типа для шин примерно на 2 мм.

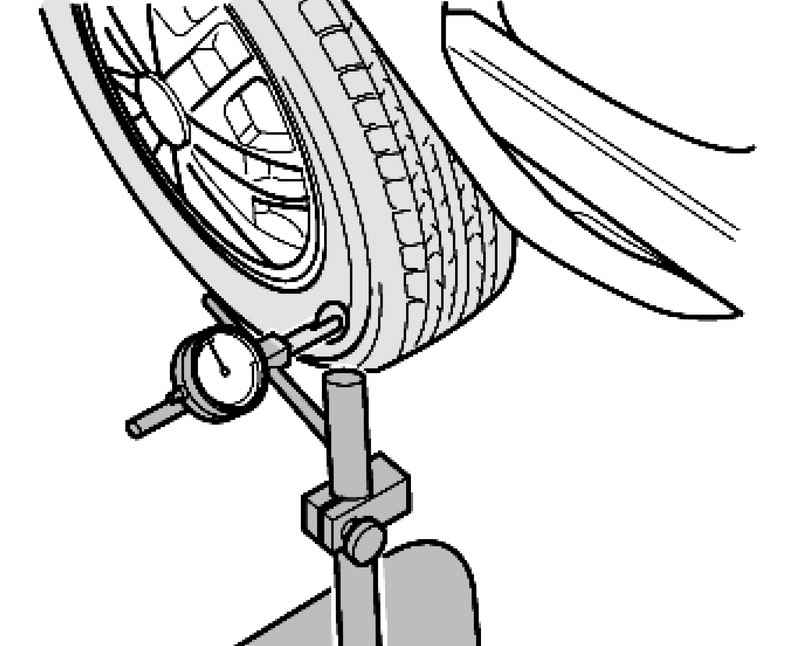

Рис. 4.15. Проверка бокового биения

Приставьте индикатор к боковине шины (рис. 4.15).

Медленно прокрутите колесо.

Запишите минимальное и максимальное отклонение стрелки.

ПРИМЕЧАНИЕ Если разница больше 1,3 мм, то боковое биение считается превышенным. В этом случае можно уменьшить его с помощью минимизации. Отклонения стрелки индикатора из-за малых неровностей на резине учитывать не следует.

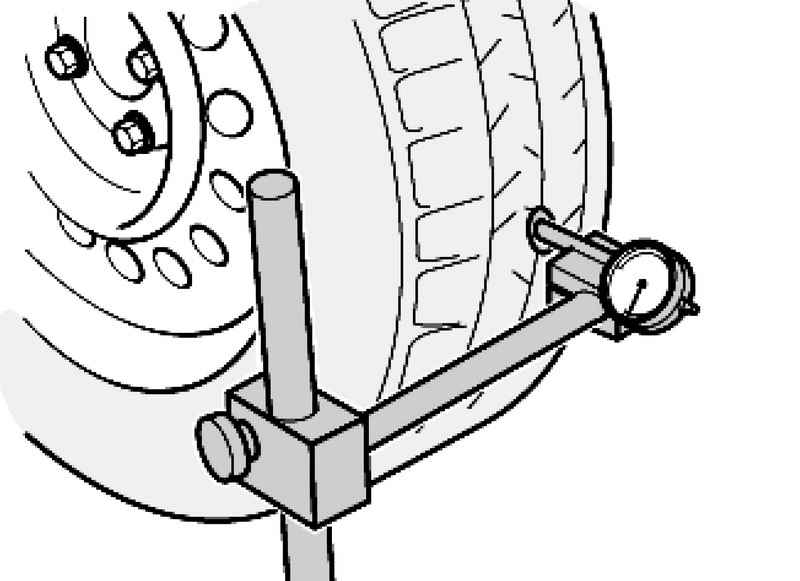

Рис. 4.16. Проверка радиального биения

Предварительно натяните индикатор часового типа для шин примерно на 2 мм (рис. 4.16).

Приставьте индикатор к протектору шины.

Медленно прокрутите колесо.

Запишите минимальное и максимальное отклонение стрелки.

ПРИМЕЧАНИЕ Если разница больше 1 мм, то радиальное биение считается превышенным. В этом случае можно уменьшить его с помощью минимизации

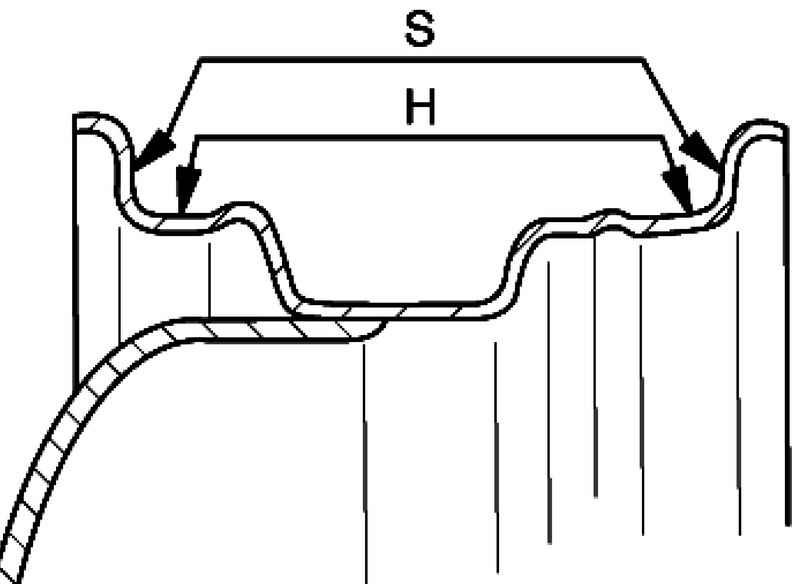

Рис. 4.17. Схема проверки радиального и бокового биения

Установите колесо на балансировочный стенд.

Используйте цанговый саморазжимающийся адаптер для балансировочных стендов VAS 5271.

Предварительно натяните индикатор часового типа для шин примерно на 2 мм.

Медленно прокрутите колесо.

Запишите минимальное и максимальное отклонение стрелки.

S – Боковое биение.

H – Радиальное биение.

Сравните полученное значение с номинальными параметрами в таблице 4.4.

ПРИМЕЧАНИЕ Отклонения стрелки индикатора из-за малых неровностей на резине учитывать не следует.

ПРИМЕЧАНИЕ Если измеренное значение превышает номинальное, то нормальной плавности хода достичь не удастся.
