4.1.10. Измерение высоты рисунка протектора

ПРИМЕЧАНИЕ Производить замеры для определения высоты рисунка протектора следует в основных выемках протектора. Не измерять на TWI (Tread Wear Indikator означает. индикатор износа протектора).

Измерять высоту рисунка протектора следует в основных выемках протектора в самых сильно изношенных местах шины. Положения индикаторов износа протектора видны на плече протектора.

Вместо «TWI» может быть указан значок «D» или «фирменный логотип» производителя.

Выступы индикатора износа протектора имеют высоту 1,6 мм. Эта величина является минимальной глубиной рисунка протектора, предписанной в ФРГ законодательно.

В других странах могут действовать другие нормы.

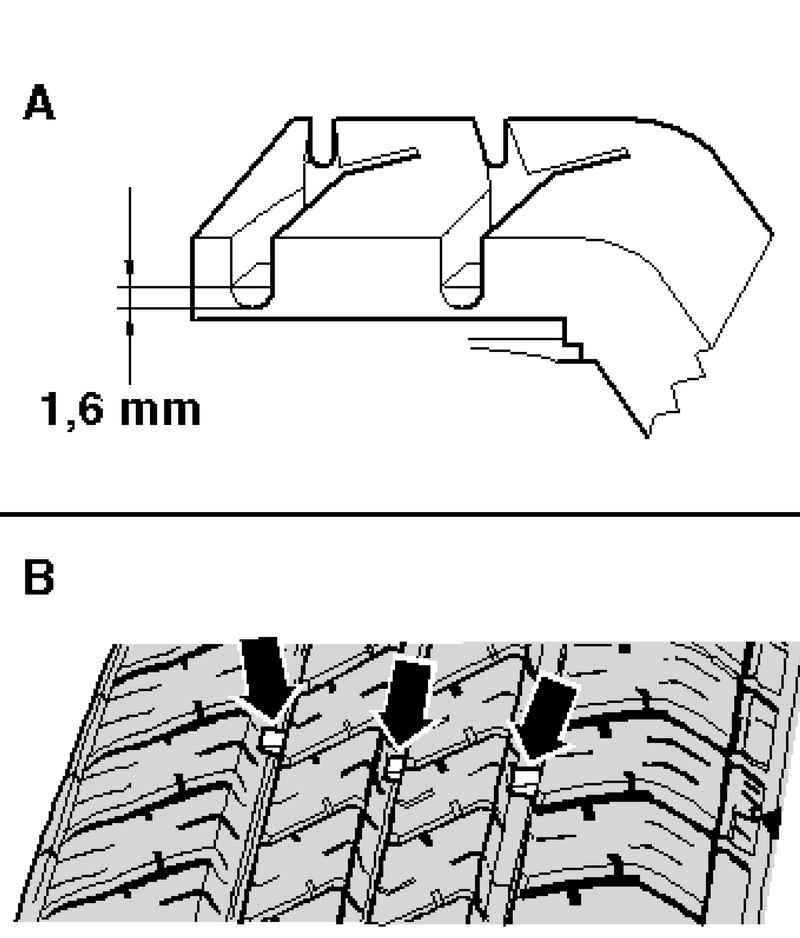

Рис. 4.5. Индикация износа шины: A – метки индикатора износа протектора в основных канавках протектора; B – основные канавки протектора с метками индикатора износа протектора

Метки индикаторов износа протектора нельзя принимать во внимание при измерении. Решающей является величина в самом глубоком месте канавки протектора (рис. 4.5).
