3.11.2. Регулировка натяжения цепи

Рис. 3–55. Разрез натяжителя цепи: 1 — колпачковая гайка; 2 — корпус натяжителя; 3 — стержень; 4 — пружинное кольцо; 5 — пружина плунжера; 6 — шайба; 7 — плунжер; 8 — пружина; 9 — сухарь; 10 — пружинное кольцо

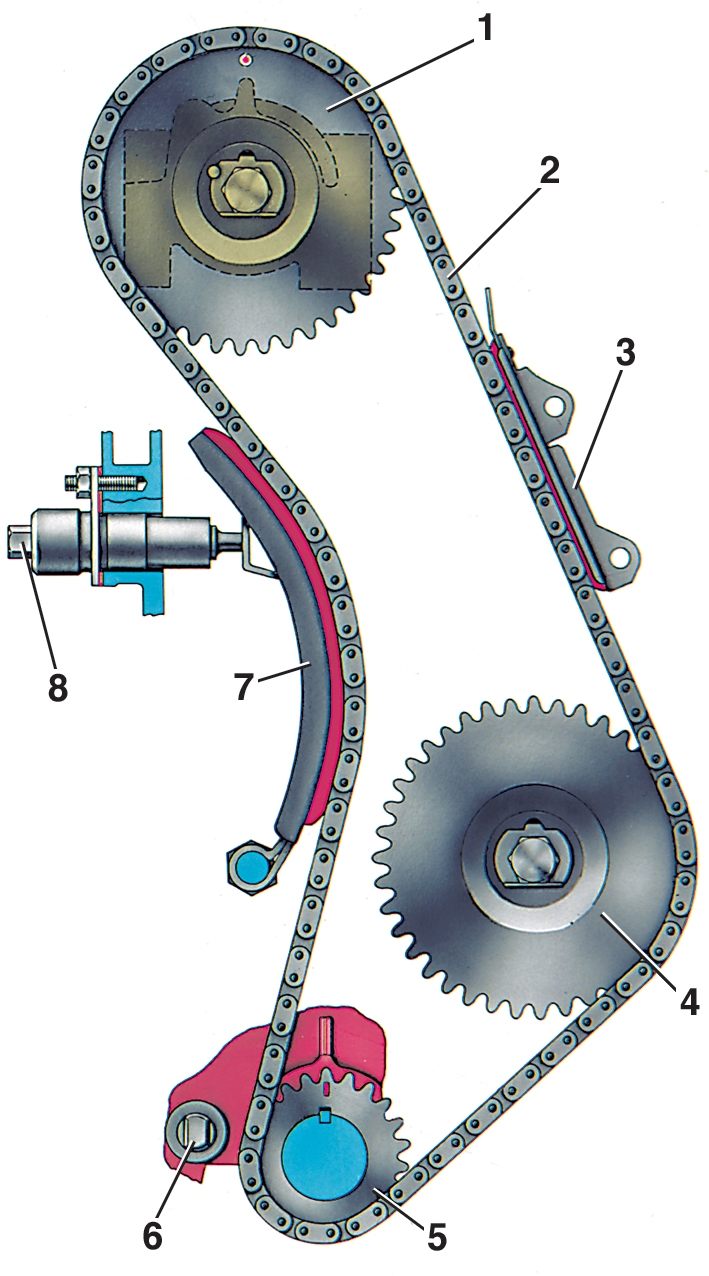

Рис. 3–56. Схема механизма привода распределительного вала и вспомогательных органов: 1 — звездочка распределительного вала; 2 — цепь; 3 — успокоитель цепи; 4 — звездочка валика привода масляного насоса; 5 — звездочка коленчатого вала; 6 — ограничительный палец; 7 — башмак натяжителя; 8 – натяжитель цепи.

Ослабьте гайку 1 (рис. 3–55) натяжителя. При этом освобождается стержень 3 и цепь натягивается башмаком 7 (рис. 3–56), на который через плунжер 7 (рис. 3–55) действует пружина 8.

Поверните коленчатый вал на 1–1,5 оборота в направлении вращения. При этом пружина натяжителя, действуя на башмак, автоматически отрегулирует необходимое натяжение цепи.

Затяните гайку 1 натяжителем, благодаря чему стержень 3 зажимается цангами сухаря 9, и при работе двигателя на плунжер 7 действует только пружина 5. Эта пружина отжимает плунжер от головки стержня 3, и в зазор между ними при работе двигателя затекает масло, играющее роль амортизатора при ударах цепи.

Благодаря гарантированному зазору 0,2–0,5 мм между стержнем 3 и плунжером 7 при сильных ударах цепи вступает в действие пружина 8.
