3.11.6. Цепь привода распределительного вала

Промойте цепь в керосине, а затем проверьте состояние ее звеньев. На роликах и на щечках не допускаются сколы, трещины и другие повреждения.

При работе двигателя цепь вытягивается. Она считается работоспособной, если натяжитель обеспечивает натяжение, т.е. если цепь вытянулась не более, чем на 4 мм.

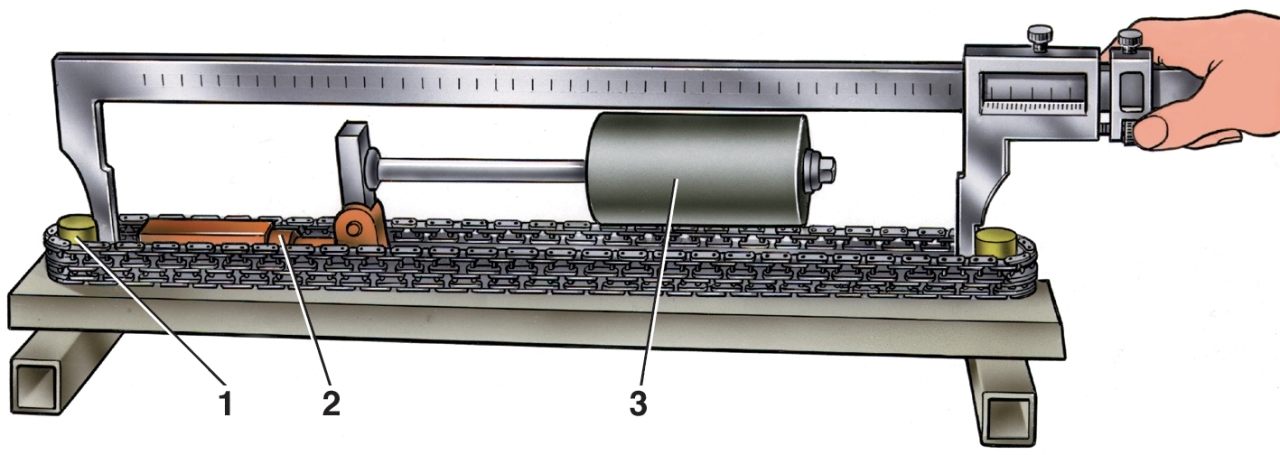

Рис. 3–58. Приспособление 67.7824.9521 для проверки износа (вытяжки) цепи:  1 — ролик; 2 — регулировочная гайка; 3 — противовес

Вытяжку цепи проверяйте на приспособлении 67.7824.9521 (рис. 3–58), имеющем два ступенчатых ролика 1, на которые надевается цепь. С помощью противовеса 3 цепь растягивается усилием 294 Н (30 кгс) или 147 Н

(15 кгс). Регулировочной гайкой 2 обеспечивается параллельность оси противовеса относительно основания приспособления.

Рис. 3–59. Схема проверки износа (вытяжки) цепи: 1 — ролики

Растяните цепь усилием 294 Н (30 кгс), поставив противовес в крайнее правое положение, затем уменьшите усилие на 147 Н (15 кгс), сдвинув противовес в крайнее левое положение. Повторите еще раз обе операции и определите вытяжку цепи по расстоянию L (рис. 3–59) между осями роликов. Измерив штангенциркулем расстояние между диаметрами d роликов и прибавив к нему диаметр d, получите расстояние L между осями роликов.

Для новой цепи расстояние L между осями роликов составляет 495,3+0,5+0,1 мм.

Если цепь вытянулась до 499,5 мм ее следует заменить. Перед установкой на двигатель смажьте цепь моторным маслом.
